En stock Produit phare
003G5525

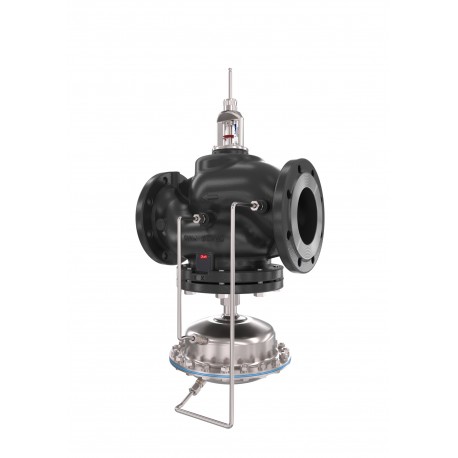

003G5525 DANFOSS HEATING AFQM 2 PN25 200/650 /0,5 flange flow/ret
$0.00USD
4347 en stock
Spécifications clés
EAN ():5710104522777
Taper ():AFQM 2
Volume ():492 Liter
Fonction ():Flow controller with int. control valve
Informations sur le fournisseur
DANFOSS HEATING
Produits : 5013
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EAN () | 5710104522777 |
| Taper () | AFQM 2 |
| Volume () | 492 Liter |
| Fonction () | Flow controller with int. control valve |
| Poids net () | 175 Kilogram |
| Taille de la vanne () | DN 200 |
| Application () | District heating and cooling |
| Description () | Pressure independent control valve |
| Course [mm] () | 28 mm |
| Contrôle du flux () | Yes |
| Poids brut () | 180.5 Kilogram |
| Diamètre [mm] () | 200 mm |
| Groupe de produits () | Pressure flow controllers |
| Position de la tige () | Normally open |
| pH du milieu [Max] () | 10 |
| pH du milieu [Min] () | 7 |
| Classe de pression () | PN 25 |
| Taille de la connexion () | DN 200 |
| Limitation de débit () | Yes |
| Nombre de ports () | 2 |
| Types de connexion () | Flange |
| Fonction VSP - P () | No |
| Fonction VSP - Q () | No |
| Fonction VSP - T () | No |
| Version de montage () | Free |
| Numéro de dossier SCIP () | b7b59542-4217-4c5c-96a5-552807d72d74 |
| Facteur de cavitation () | 0.4 |
| Débit [m³/h] () | 340 m³/h |
| Supports autorisés () | District heating/cooling circulation water |
| Conformité à la directive RoHS de l'UE () | Out of scope |
| Valeurs Kvs [m³/h] () | 650 m³/h |
| Alternative moyenne () | Glycolic water up to 30% |
| PN alternative VSP () | 40 |
| Conformité RoHS britannique () | Out of scope |
| Contrôleur de pression () | No |
| Matériau CV d'étanchéité () | EPDM |
| Matériau DP d'étanchéité () | EPDM |
| Matériau du corps de vanne () | Ductile cast iron EN-GJS-400-18-LT (GGG 40.3) |
| Matériau du siège de soupape () | Stainless steel, mat. No. 1.4021 |
| Taille de l'actionneur [cm²] () | 320 cm² |
| Taux de fuite [% Kvs] () | 0.01 |
| Facteur de cavitation 25% () | 0.44 |
| Facteur de cavitation 50% () | 0.44 |
| Facteur de cavitation 75% () | 0.35 |
| Conformité RoHS chinoise () | Out of scope |
| Facteur de cavitation 100% () | 0.31 |
| Pression nominale [bar] () | 25 bar |
| Matériau du cône de soupape CV () | Stainless steel mat. No. 1.4021 |
| Matériau du cône de soupape DP () | Stainless steel mat. No. 1.4021 |
| Matériau DP du siège de soupape () | Stainless steel, mat. No. 1.4021 |
| Débit [m³/h] [Max] () | 340 m³/h |
| Débit [m³/h] [min] () | 68 m³/h |
| Nom du produit du dossier SCIP () | AFQM DN65-400 |
| Matériau du diaphragme de l'actionneur () | EPDM (Rolling, fibre enforced) |
| Température du milieu [°C] [Max] () | 150 °C |
| Température du milieu [°C] [Min] () | 2 °C |
| Pression de service [bar] [Max] () | 25 bar |
| substances de la liste des substances candidates à REACH () | Lead (CAS no. 7439-92-1) |
| Fuite par le port max. [% Kvs] () | 0.01 |
| Dans le cadre de la directive DEEE et contenant des piles () | No |
| Plage de pression différentielle [bar] [Max] () | 10 bar |
| Différence de pression du limiteur de débit - dpb [bar] () | 0.5 bar |
| insert de soupape de commande du système de décharge de pression () | Chamber |
| Indiquez si la soupape de choc doit être à pression fixe ou à pression réglable ( ) | Fixed |
Description du produit
AFQM 2, PN 25, DN 200, Flow rate [m³/h]: 68.00 - 340.00, Flange, Mounting version: Free
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Pressure independent control valve
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
