121L9501

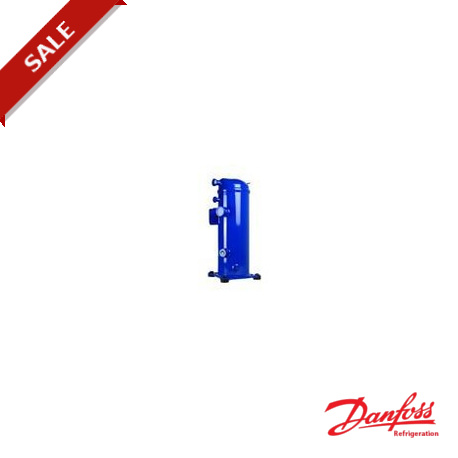

121L9501 DANFOSS REFRIGERATION LLZ033T4LQ9 COMPRESSOR, EURO M-PAK, MTG
$0.00USD
4394 en stock
Spécifications clés
Phase:3
Couleur:Blue
Technique:Scroll
Code de type:LLZ
Informations sur le fournisseur
DANFOSS REFRIGERATION
Produits : 8639
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Phase | 3 |
| Couleur | Blue |
| Technique | Scroll |
| Code de type | LLZ |
| • Huile 1 | 120Z5034 |
| Économiseur | Yes |
| Poids net | 44.86 Kg |
| Largeur [mm] | 232 |
| Longueur [mm] | 232 |
| Réfrigérant | R404A; R507 |
| Pétrole expédié | Initial oil charge |
| • Ceinture 01 | 120Z5040 |
| • Ceinture 02 | 120Z5041 |
| • Ceinture 03 | 120Z5042 |
| • Ceinture 04 | 120Z0059 |
| • Ceinture 05 | 120Z0060 |
| Poids brut | 47.60 Kg |
| Numéro de modèle | LLZ033T4LQ9 |
| soupape de décharge | None |
| Diamètre [mm] | 184 |
| Port de jauge HP | None |
| Manomètre port LP | None |
| Utilisation des segments | Refrigeration LT |
| Numéro de tirage | 0SR7510B-1 |
| Remarque appropriée | Rotolock connection kit for suction, economiser and discharge fittings with seals, nuts and sleeves. |
| Fréquence [Hz] | 50/60 |
| Montage en verre | Threaded |
| Charge d'huile [L] | 2.51 |
| Format d'emballage | Single pack |
| Plateforme de vitesse | Fixed-speed |
| Viscosité [cP] | 32 |
| Technique de marque | Scroll compressor |
| Type de connexion | Rotolock |
| • Kit de mise à niveau | 118U0057 |
| Norme d'ajustement | Rotolock |
| Protection du moteur | Internal overload protector |
| Égalisation du pétrole | None |
| Quantité d'emballage | 1 |
| Montage expédié | Mounting kit with grommets and sleeves |
| Désignation du type | Compressor |
| Couple de serrage du verre [Nm] | 53 |
| Connexions électriques | Screw connectors 10-32 UNF x 9.5 |
| Couple de serrage à la terre [Nm] | 2 |
| Couple de puissance [Nm] | 3 |
| Hauteur totale [mm] | 562 |
| Normes d'approbation | CE; UL |
| Code de configuration | Single |
| Volume balayé [cm3] | 168.7 |
| • Kit de montage 1 | 120Z5068 |
| classe de protection de la propriété intellectuelle | IP22 |
| • Capot acoustique 1 | 120Z5044 |
| Instructions d'expédition | Installation instructions |
| • Description de l'huile 1 | PVE lubricant, 320HV (FVC68D), 1-litre can |
| Économiseur de hauteur [mm] | 414.5 |
| • Description de la ceinture 01 | Belt type crankcase heater, 70 W, 240 V, CE mark, UL |
| • Description de la ceinture 02 | Belt type crankcase heater, 70 W, 400/460V, CE mark, UL |
| • Description de la ceinture 03 | Belt type crankcase heater, 70 W, 575V, CE mark, UL |
| • Description de la ceinture 04 | Belt type crankcase heater, 65 W, 230 V, CE mark, UL |
| • Description de la ceinture 05 | Belt type crankcase heater, 65 W, 400 V, CE mark, UL |
| • Description du kit de mise à niveau | IP54 upgrade kit |
| Taille du raccord d'aspiration [en pouces] | 1 3/4 |
| Charge de réfrigérant [kg] [Max] | 7.26 |
| Taille du raccord de refoulement [en pouces] | 1 1/4 |
| Hauteur du raccordement de process [mm] | 444 |
| Vitesse de rotation à 50 Hz [tr/min] | 2900 |
| Vitesse de rotation à 60 Hz [tr/min] | 3500 |
| Hauteur du raccord d'aspiration [mm] | 372 |
| • Description du kit de montage 1 | Mounting kit for one-scroll compressor including 4 grommets, 4 sleeves, 4 bolts, 4 washers, rotolock connection kit for suction, discharge and economiser fitting for one-scroll compressor including 3 Teflon seals, 2 nuts, 3 sleeves |
| Dimension du raccordement de l'économiseur [en pouces] | 1 |
| Nombre de démarrages par heure [Max] | 12 |
| • Description du capot acoustique 1 | Acoustic hood |
| Hauteur du raccordement de refoulement [mm] | 535 |
| Capacité de refroidissement nominale à 50 Hz | 6.9 |
| Capacité de refroidissement nominale à 60 Hz | 8.7 |
| • Protection contre la surchauffe de refoulement | 7750009 |
| taille du raccord d'aspiration Rotolock [en pouces] | 1 3/4 |
| Valeur faible de la plage de tension à 50 Hz [V] | 340 |
| Valeur faible de la plage de tension à 60 Hz [V] | 414 |
| Taille du raccord de décharge Rotolock [en pouces] | 1 1/4 |
| Valeur élevée de la plage de tension à 50 Hz [V] | 457 |
| Valeur élevée de la plage de tension à 60 Hz [V] | 506 |
| Couple de serrage du raccord d'aspiration [Nm] | 110 |
| • Clapet anti-retour à décharge magnétique | 120Z5046 |
| Valeur faible de la tension nominale à 50 Hz [V] | 380 |
| Valeur faible de la tension nominale à 60 Hz [V] | 460 |
| Couple de serrage du raccord de refoulement [Nm] | 90 |
| Valeur élevée de la tension nominale à 50 Hz [V] | 415 |
| Valeur élevée de la tension nominale à 60 Hz [V] | 460 |
| • Description de la protection contre la surchauffe de refoulement | Discharge thermostat kit |
| • Description du clapet anti-retour à décharge magnétique | Magnetic discharge non-return valve |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
