En stock Produit phare
1SAM360000R1013

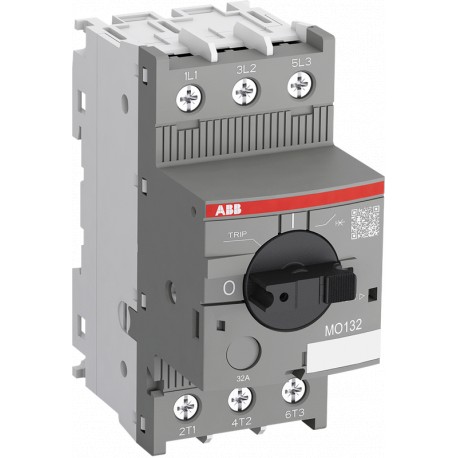

1SAM360000R1013 ABB MO132-20 Manual Motor Starter Magnetic Only
$0.00USD
3345 en stock
Spécifications clés
:1SAM300507F0003
ETIM 4:EC000074 - Motor protective circuit-breaker
ETIM 5:EC000074 - Motor protective circuit-breaker
ETIM 6:EC000074 - Motor protection circuit-breaker
Informations sur le fournisseur
ABB
Produits : 44170
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 1SAM300507F0003 | |
| ETIM 4 | EC000074 - Motor protective circuit-breaker |
| ETIM 5 | EC000074 - Motor protective circuit-breaker |
| ETIM 6 | EC000074 - Motor protection circuit-breaker |
| ETIM 7 | EC000074 - Motor protection circuit-breaker |
| ETIM 8 | EC000074 - Motor protection circuit-breaker |
| UNSPSC | 39121521 |
| eClass | V11.0 : 27370401 |
| Remarques | For overload protection of the motors, an appropriate thermal or electronic overload relays must be used |
| normes | IEC/EN 60947-1 |
| Perte de courant | at Rated Operating Conditions per Pole 2.1 W |
| Conformité RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Nom de la fonctionnalité | Feature Value |
| Type d'actionneur | Rotary Handle |
| Plage de réglage | None |
| Type de terminal | Screw Terminals |
| Catégorie DEEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificat BV | 1SAA963001-0202 |
| Certificat CB | 1SAA963002-2002 |
| Certificat KC | 1SAA963002-1502 |
| Certificat LR | 1SAA963001-0502 |
| Certificat UL | E137861-20090225 |
| DEEE B2C / B2B | Business To Business |
| Certificat ABS | 1SAA963001-0101 |
| Certificat CCC | 2020980307003526 |
| Certificat CQC | CQC2010010307387700 |
| Certificat EAC | 1SAA963000-2701 |
| Nombre de pôles | 3 |
| Profondeur (EF000049) | 86.55 mm |
| Degré de pollution | 3 |
| Certificat RINA | 1SAA963002-0802 |
| Certificat RMRS | 1SAA918000-0704 |
| Informations RoHS | 1SAA963006-4502 |
| Largeur (EF000008) | 45 mm |
| Diagramme dimensionnel | 1SAM300402F0002 |
| Numéro électronique (Suède) | 3110041 |
| Hauteur (EF000040) | 97.8 mm |
| Ampères à rotor bloqué | (200 V AC) Three Phase 105.8 A |
| Position de montage | 1 ... 6 |
| Largeur nette du produit | 45 mm |
| Déclaration REACH | 1SAA963005-4502 |
| Couple de serrage | Main Circuit 2 N·m |
| Certificat DNV GL | 1SAA963001-0304 |
| Numéro électronique (Finlande) | 3705891 |
| Hauteur nette du produit | 97.8 mm |
| Poids net du produit | 0.31 kg |
| Caractéristique I²t | 1SAM300507F0001 |
| Code EAN de niveau 1 du colis | 4013614400285 |
| Code EAN de niveau 2 du colis | 4013614443732 |
| Fréquence nominale (f) | Main Circuit 50 Hz |
| Degré de protection | Housing IP20 |
| Montage sur rail DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| Numéro de tarif douanier | 85362010 |
| Durabilité électrique | 50000 cycle |
| Durabilité mécanique | 100000 cycle |
| Unités de niveau 1 du colis | box 1 piece |
| Largeur du niveau d'emballage 1 | 92 mm |
| Unités de niveau 2 | carton 40 piece |
| Largeur du niveau d'emballage 2 | 280 mm |
| Longueur de dénudage du fil | Main Circuit 10 mm |
| Quantité minimale de commande | 1 piece |
| Hauteur du niveau 1 du colis | 50 mm |
| Hauteur du niveau 2 du colis | 210 mm |
| Certificat A2L – IEC | 1SAA963000-4601 |
| Température de l'air ambiant | Around the Enclosure 0 ... +40 °C |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Instructions de fin de vie | 1SAC200332H0001 |
| Ampères à pleine charge Utilisation du moteur | (200 V AC) Three Phase 17.5 A |
| Puissance nominale (en chevaux) UL/CSA | (200 V AC) Three Phase 5 Hp |
| Instructions et manuels | 2CDC131034M6801 |
| Tournevis recommandé | Pozidriv 2 |
| Résistance aux vibrations | 5g 3 ... 150 Hz |
| Couple de serrage UL/CSA | Main Circuit 18 in·lb |
| Classification d'usage général UL/CSA | (600 V AC) 20 A |
| Distance de montage minimale | Electrical Conductive Board, Horizontal - Up to 400 V 0 mm |
| Fréquence de fonctionnement (fsw) | 0 ... 400 Hz |
| Tension de fonctionnement nominale | Main Circuit 690 V AC |
| Nombre de pôles (EF001391) | 3 |
| Code de classification des objets | F |
| Profondeur/longueur du filet du produit | 86.55 mm |
| Indication de position de contact | ON / OFF / TRIP |
| Poids brut du colis de niveau 1 | 0.325 kg |
| Poids brut du colis de niveau 2 | 13.386 kg |
| Tension d'isolation nominale (Ui) | 690 V |
| Caractéristique du courant de coupure | 1SAM300508F0001 |
| Déclaration de conformité - CE | 1SAD101100-3403 |
| Construction du dispositif (EF008240) | Complete device in housing |
| Niveau d'emballage 1 Profondeur / Longueur | 102 mm |
| Niveau d'emballage 2 Profondeur / Longueur | 395 mm |
| Courant nominal de fonctionnement (Ie) | 20 A |
| Déclaration de conformité - CCC | 2020980307003526 |
| Technique de mise hors tension (EF007007) | Magnetic |
| Capacité de raccordement du circuit principal | Flexible with Ferrule 1/2x 0.75 ... 6 mm² |
| Déclaration de conformité - UKCA | 1SAD201100-3403 |
| Tension de fonctionnement maximale UL/CSA | Main Circuit 600 V AC |
| Fiche technique, Informations techniques | 2CDC131035D0202 |
| Instructions et manuels (Partie 2) | 2CDC131060M0202 |
| Puissance opérationnelle nominale AC-3 (Pe) | (400 V) Three Phase 7.5 kW |
| Courbe caractéristique temps-courant | 1SAM300515F0008 |
| Code de catégorie granulaire IDEA (IGCC) | 4731 >> Manual Starters |
| Sensible aux défaillances de phase (EF007400) | No |
| Puissance opérationnelle nominale AC-3e (Pe) | (400 V) Three Phase 7.5 kW |
| Tension de fonctionnement nominale (EF001435) | 690 V |
| Type d'élément de commande (EF006976) | Rotating button |
| Courant nominal de fonctionnement AC-3 (Ie) | 20 A |
| Courant nominal de court-circuit (SCCR) | Any UL Listed Fuses or Circuit-Breakers, Group Installations (480 V AC) 35 kA |
| Loi sur le contrôle des substances toxiques (TSCA) | 2CMT2023-006539 |
| Compensation de la température ambiante | No |
| Degré de protection (IP) (EF005474) | IP20 |
| Courant de fonctionnement nominal AC-3e (Ie) | 20 A |
| Courant permanent nominal Iu (EF001389) | 20 A |
| Altitude maximale d'exploitation admissible | 2000 m |
| Tension de tenue aux impulsions nominale (Uimp) | Main Circuit 6 kV |
| Capacité de raccordement du circuit principal UL/CSA | Flexible 1/2x 16-8 AWG |
| Résistance aux chocs selon la norme IEC 60068-2-27 | 11 ms Pulse 25g |
| Modèle de déclaration des minerais de conflit (CMRT) | 9AKK108467A5658 |
| Courant thermique conventionnel à l'air libre (Ith) | Main Circuit 20 A |
| Réglage actuel de la surcharge (EF002336) | 20 A |
| Avec interrupteur auxiliaire intégré (EF001387) | No |
| Avec protection contre les surcharges thermiques (EF006233) | No |
| Puissance de fonctionnement nominale à AC-3, 230 V (EF007025) | 7.5 kW |
| Puissance de fonctionnement nominale à AC-3, 400 V (EF001364) | 7.5 kW |
| Avec déclencheur à sous-tension intégré (EF001390) | No |
| Pouvoir de coupure nominal en cas de court-circuit (Ics) | (230 V AC) 100 kA |
| Capacité de coupure ultime nominale en court-circuit (Icu) | (230 V AC) 100 kA |
| Réglage du courant de court-circuit instantané nominal (Ii) | 250 A |
| Type de connexion électrique du circuit principal (EF006819) | Screw connection |
| Plage de réglage du déclenchement en court-circuit sans délai (EF007131) | 250 A |
| Pouvoir de coupure nominal en court-circuit Icu à 400 V, CA (EF007049) | 100 kA |
Description du produit
MO132-20 SINGLE MAGNETIC MOTOR GUARD 20A
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
