1SAX111001R1103

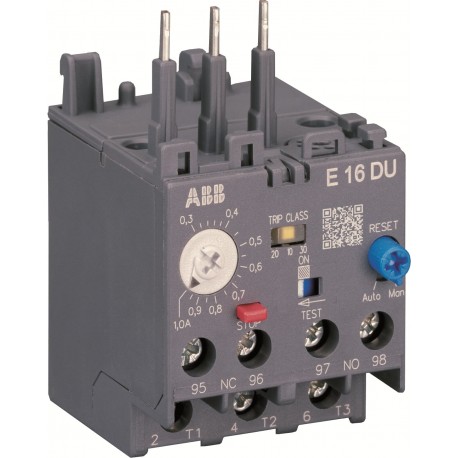

1SAX111001R1103 ABB E16DU-2.7 Electronic Overload Relay
$0.00USD
3485 en stock
Spécifications clés
:1SAX100508F0001
ETIM 4:EC001080 - Electronic overload relay
ETIM 5:EC001080 - Electronic overload relay
ETIM 6:EC001080 - Electronic overload relay
Informations sur le fournisseur
ABB
Produits : 44170
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 1SAX100508F0001 | |
| ETIM 4 | EC001080 - Electronic overload relay |
| ETIM 5 | EC001080 - Electronic overload relay |
| ETIM 6 | EC001080 - Electronic overload relay |
| ETIM 7 | EC001080 - Electronic overload relay |
| ETIM 8 | EC001080 - Electronic overload relay |
| UNSPSC | 39122330 |
| eClass | V11.0 : 27371502 |
| normes | IEC/EN 60947-1 |
| Perte de courant | at Rated Operating Conditions per Pole 0.005 ... 0.058 W |
| Conformité RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Convient pour | B6 |
| Plage de réglage | 0.80 ... 2.7 A |
| Catégorie DEEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificat CB | 1SAA964002-2002 |
| Certificat UL | E48139-19990512 |
| DEEE B2C / B2B | Business To Business |
| Certificat CQC | CQC2008010309289447 |
| Certificat EAC | 1SAA941003-2701 |
| Nombre de pôles | 3 |
| Degré de pollution | 3 |
| Certificat RMRS | 1SAA964000-0703 |
| Informations RoHS | 2CMT2021-006277 |
| Diagramme dimensionnel | 1SAX100402F0001 |
| Numéro électronique (Suède) | 3228762 |
| Position de montage | 1 ... 6 |
| Largeur nette du produit | 44.4 mm |
| Déclaration REACH | 2CMT2021-006202 |
| Couple de serrage | Auxiliary Circuit 0.8 ... 1.2 N·m |
| Numéro électronique (Finlande) | 3709392 |
| Hauteur nette du produit | 74.6 mm |
| Poids net du produit | 0.15 kg |
| Code EAN de niveau 1 du colis | 4013614395246 |
| Fréquence nominale (f) | Auxiliary Circuit 50 Hz |
| Degré de protection | IP20 |
| Cote de contact UL/CSA | B600 |
| Numéro de tarif douanier | 85364900 |
| Unités de niveau 1 du colis | box 1 piece |
| Largeur du niveau d'emballage 1 | 65 mm |
| Unités de niveau 2 | 100 piece |
| Largeur du niveau d'emballage 2 | 340 mm |
| Longueur de dénudage du fil | Auxiliary Circuit 9 mm |
| Quantité minimale de commande | 1 piece |
| Hauteur du niveau 1 du colis | 46 mm |
| Hauteur du niveau 2 du colis | 314 mm |
| Température de l'air ambiant | Operation -25 ... +70 °C |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Instructions et manuels | 2CDC107019M5502 |
| Tournevis recommandé | Auxiliary Circuit Pozidriv 2 |
| Résistance aux vibrations | 5g 3 ... 150 Hz |
| Couple de serrage UL/CSA | Auxiliary Circuit 7 in·lb |
| Nombre de poteaux protégés | 3 |
| Tension de fonctionnement nominale | Auxiliary Circuit 600 V AC/DC |
| Code de classification des objets | F |
| Profondeur/longueur du filet du produit | 57 mm |
| Poids brut du colis de niveau 1 | 0.17 kg |
| Poids brut du colis de niveau 2 | 17.563 kg |
| Tension d'isolation nominale (Ui) | 690 V |
| Déclaration de conformité - CE | 1SAD101100-3602 |
| Niveau d'emballage 1 Profondeur / Longueur | 76.5 mm |
| Niveau d'emballage 2 Profondeur / Longueur | 245 mm |
| Courant nominal de fonctionnement (Ie) | 2.7 A |
| Déclaration de conformité - CCC | 2020980309000285 |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de contacts auxiliaires : NON | 1 |
| Capacité de raccordement du circuit principal | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Déclaration de conformité - UKCA | 1SAD201100-3602 |
| Tension de fonctionnement maximale UL/CSA | Main Circuit 600 V AC |
| Instructions et manuels (Partie 2) | 1SAC200017M0002 |
| Courbe caractéristique temps-courant | 1SAX100502F0002 |
| Code de catégorie granulaire IDEA (IGCC) | 5365 >> Electronic overload relay |
| Loi sur le contrôle des substances toxiques (TSCA) | 2CMT2023-006525 |
| Compensation de la température ambiante | Yes |
| Courant nominal de fonctionnement AC-15 (Ie) | (240 V) NC 3 A |
| Courant de fonctionnement nominal DC-13 (Ie) | (125 V) NC 0.55 A |
| Circuit auxiliaire de capacité de connexion | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Altitude maximale d'exploitation admissible | 2000 m |
| Tension de tenue aux impulsions nominale (Uimp) | Auxiliary Circuit 6 kV |
| Capacité de raccordement du circuit principal UL/CSA | Flexible 1/2x 16-10 AWG |
| Résistance aux chocs selon la norme IEC 60068-2-27 | 11 ms Pulse 15g |
| Modèle de déclaration des minerais de conflit (CMRT) | 9AKK108467A5658 |
| Courant thermique conventionnel à l'air libre (Ith) | Auxiliary Circuit NC 6 A |
| Capacité de connexion du circuit auxiliaire UL/CSA | Flexible 1/2x 16-10 AWG |
Description du produit
E16DU2,7 R.ELEC. 2.7A-No Eex Overload
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
