1SAZ701901R0001

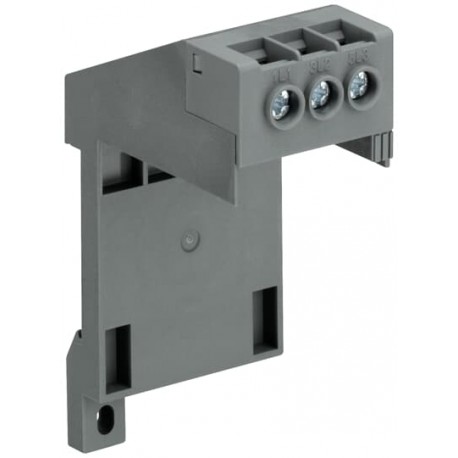

1SAZ701901R0001 ABB DB16 Single Mounting Kit
$0.00USD
3983 en stock
Spécifications clés
:Main Circuit 60 Hz
ETIM 4:EC002498 - Accessories for low-voltage switch technology
ETIM 5:EC002498 - Accessories for low-voltage switch technology
ETIM 6:EC002498 - Accessories for low-voltage switch technology
Informations sur le fournisseur
ABB
Produits : 44170
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Main Circuit 60 Hz | |
| ETIM 4 | EC002498 - Accessories for low-voltage switch technology |
| ETIM 5 | EC002498 - Accessories for low-voltage switch technology |
| ETIM 6 | EC002498 - Accessories for low-voltage switch technology |
| ETIM 7 | EC002498 - Accessories for low-voltage switch technology |
| ETIM 8 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| UNSPSC | 31162313 |
| eClass | V11.0 : 27371392 |
| normes | CSA 22.2 No. 14 |
| Conformité RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Nom de la fonctionnalité | Feature Value |
| Convient pour | T16 |
| Catégorie DEEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificat GL | No Certificate Needed |
| Certificat LR | No Certificate Needed |
| Certificat UL | E48139-20090126 |
| DEEE B2C / B2B | Business To Business |
| Certificat ABS | No Certificate Needed |
| Certificat DNV | No Certificate Needed |
| Nombre de pôles | 3 |
| Degré de pollution | 3 |
| Certificat RINA | No Certificate Needed |
| Certificat RMRS | No Certificate Needed |
| Informations RoHS | 2CMT2021-006277 |
| Diagramme dimensionnel | 1SAZ700411F0001 |
| Position de montage | 1 ... 5 |
| Largeur nette du produit | 92 mm |
| Déclaration REACH | 2CMT2021-006202 |
| Couple de serrage | Main Circuit 1.1 ... 1.5 N·m |
| Numéro électronique (Finlande) | 3707477 |
| Hauteur nette du produit | 50 mm |
| Poids net du produit | 0.032 kg |
| Code EAN de niveau 1 du colis | 4013614407819 |
| Code EAN de niveau 2 du colis | 4013614480027 |
| Fréquence nominale (f) | Main Circuit 50 Hz |
| Degré de protection | IP20 |
| Numéro de tarif douanier | 85389099 |
| Unités de niveau 1 du colis | 1 piece |
| Largeur du niveau d'emballage 1 | 92 mm |
| Unités de niveau 2 | 130 piece |
| Largeur du niveau d'emballage 2 | 215 mm |
| Longueur de dénudage du fil | Main Circuit 12 mm |
| Quantité minimale de commande | 1 piece |
| Hauteur du niveau 1 du colis | 50 mm |
| Hauteur du niveau 2 du colis | 140 mm |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Instructions et manuels | 2CDC106024M6802 |
| Tournevis recommandé | Pozidriv 2 |
| Résistance aux vibrations | 3g 3 ... 150 Hz |
| Couple de serrage UL/CSA | Main Circuit 13 in·lb |
| Tension de fonctionnement nominale | Main Circuit 690 V AC |
| Code de classification des objets | Q |
| Profondeur/longueur du filet du produit | 73 mm |
| Poids brut du colis de niveau 1 | 0.053 kg |
| Poids brut du colis de niveau 2 | 7 kg |
| Tension d'isolation nominale (Ui) | 690 V |
| Déclaration de conformité - CE | 1SAD101100-3504 |
| Niveau d'emballage 1 Profondeur / Longueur | 73 mm |
| Niveau d'emballage 2 Profondeur / Longueur | 200 mm |
| Courant nominal de fonctionnement (Ie) | 16 A |
| Capacité de raccordement du circuit principal | Flexible with Ferrule 1x 0.75 ... 2.5 mm² |
| Déclaration de conformité - UKCA | 1SAD201100-3504 |
| Tension de fonctionnement maximale UL/CSA | Main Circuit 600 V AC |
| Fiche technique, Informations techniques | 1SBC100214C0202 |
| Instructions et manuels (Partie 2) | 1SAC200017M0002 |
| Code de catégorie granulaire IDEA (IGCC) | 2988 >> Mounting kits |
| Courant nominal de fonctionnement AC-3 (Ie) | 16 A |
| Loi sur le contrôle des substances toxiques (TSCA) | 2CMT2023-006525 |
| Tension de tenue aux impulsions nominale (Uimp) | Auxiliary Circuit 6 kV |
| Capacité de raccordement du circuit principal UL/CSA | Flexible 1x 18-10 AWG |
| Type d'accessoire/pièce de rechange (EF000215) | Mounting set |
| Résistance aux chocs selon la norme IEC 60068-2-27 | 11 ms Pulse 25g |
| Modèle de déclaration des minerais de conflit (CMRT) | 9AKK108467A5658 |
Description du produit
DB16 INDEPENDENT MOUNTING BRACKET T16
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
