1SAZ711201R1038

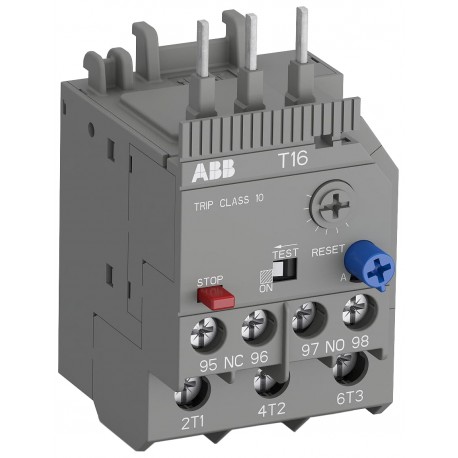

1SAZ711201R1038 ABB T16-5.7 Thermal Overload Relay
$0.00USD
4830 en stock
Spécifications clés
:Main Circuit 690 V AC
ETIM 4:EC000106 - Thermal overload relay
ETIM 5:EC000106 - Thermal overload relay
ETIM 6:EC000106 - Thermal overload relay
Informations sur le fournisseur
ABB
Produits : 44170
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Main Circuit 690 V AC | |
| ETIM 4 | EC000106 - Thermal overload relay |
| ETIM 5 | EC000106 - Thermal overload relay |
| ETIM 6 | EC000106 - Thermal overload relay |
| ETIM 7 | EC000106 - Thermal overload relay |
| ETIM 8 | EC000106 - Thermal overload relay |
| UNSPSC | 39122330 |
| eClass | V11.0 : 27371501 |
| normes | IEC/EN 60947-1 |
| Perte de courant | at Rated Operating Conditions per Pole 1.1 ... 2.0 W |
| Conformité RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Convient pour | B6 |
| Plage de réglage | 4.2 ... 5.7 A |
| Catégorie DEEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificat BV | 1SAA941001-0203 |
| Certificat CB | 1SAA941008-2001 |
| Certificat GL | 1SAA941007-0401 |
| Certificat LR | 1SAA941001-0502 |
| Certificat UL | E48139-20090126 |
| DEEE B2C / B2B | Business To Business |
| Certificat ABS | 1SAA941001-0102 |
| Certificat CQC | CQC2011010309459316 |
| Certificat EAC | 1SAA941002-2702 |
| Nombre de pôles | 3 |
| Degré de pollution | 3 |
| Certificat RINA | 1SAA941000-0802 |
| Certificat RMRS | 1SAA941000-0704 |
| Informations RoHS | 2CMT2021-006277 |
| Diagramme dimensionnel | 1SAZ700404F0001 |
| Numéro électronique (Suède) | 3212067 |
| Largeur nette du produit | 45 mm |
| Déclaration REACH | 2CMT2021-006202 |
| Couple de serrage | Auxiliary Circuit 1 ... 1.2 N·m |
| Certificat DNV GL | 1SAA941001-0302 |
| Numéro électronique (Finlande) | 3706146 |
| Hauteur nette du produit | 76.7 mm |
| Poids net du produit | 0.1 kg |
| Code EAN de niveau 1 du colis | 4013614397936 |
| Code EAN de niveau 2 du colis | 4013614440649 |
| Fréquence nominale (f) | Auxiliary Circuit 50 Hz |
| Degré de protection | IP20 |
| Cote de contact UL/CSA | (NC:) B600 |
| Numéro de tarif douanier | 85364900 |
| Unités de niveau 1 du colis | carton 1 piece |
| Largeur du niveau d'emballage 1 | 48 mm |
| Unités de niveau 2 | 40 piece |
| Largeur du niveau d'emballage 2 | 280 mm |
| Longueur de dénudage du fil | Auxiliary Circuit 9 mm |
| Quantité minimale de commande | 1 piece |
| Hauteur du niveau 1 du colis | 63 mm |
| Hauteur du niveau 2 du colis | 210 mm |
| Certificat A2L – IEC | 1SAA941000-4601 |
| Température de l'air ambiant | Operation -25 ... +60 °C |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Instructions et manuels | 2CDC106019M6802 |
| Tournevis recommandé | Main Circuit Pozidriv 2 |
| Résistance aux vibrations | 3g 3 ... 150 Hz |
| Couple de serrage UL/CSA | Auxiliary Circuit 9 ... 11 in·lb |
| Informations environnementales | 1SAC200055H0009 |
| Nombre de poteaux protégés | 3 |
| Tension de fonctionnement nominale | Auxiliary Circuit 600 V AC/DC |
| Code de classification des objets | F |
| Profondeur/longueur du filet du produit | 53.5 mm |
| Poids brut du colis de niveau 1 | 0.112 kg |
| Poids brut du colis de niveau 2 | 8.45 kg |
| Tension d'isolation nominale (Ui) | 690 V |
| Déclaration de conformité - CE | 1SAD101100-3502 |
| Niveau d'emballage 1 Profondeur / Longueur | 82 mm |
| Niveau d'emballage 2 Profondeur / Longueur | 395 mm |
| Courant nominal de fonctionnement (Ie) | 5.7 A |
| Déclaration de conformité - CCC | 2020980304001787 |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de contacts auxiliaires : NON | 1 |
| Capacité de raccordement du circuit principal | Flexible with Ferrule 1/2x 0.75 ... 4 mm² |
| Déclaration de conformité - UKCA | 1SAD201100-3502 |
| Tension de fonctionnement maximale UL/CSA | Main Circuit 600 V AC |
| Fiche technique, Informations techniques | 2CDC106020D0201 |
| Instructions et manuels (Partie 2) | 1SAC200017M0002 |
| Courbe caractéristique temps-courant | 1SAZ700505F0014 |
| Code de catégorie granulaire IDEA (IGCC) | 5366 >> Thermal overload relay |
| Loi sur le contrôle des substances toxiques (TSCA) | 2CMT2023-006525 |
| Compensation de la température ambiante | Yes |
| Courant nominal de fonctionnement AC-15 (Ie) | (120 V) NC 3 A |
| Courant de fonctionnement nominal DC-13 (Ie) | (125 V) NC 0.55 A |
| Circuit auxiliaire de capacité de connexion | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Altitude maximale d'exploitation admissible | 2000 m |
| Tension de tenue aux impulsions nominale (Uimp) | Auxiliary Circuit 6 kV |
| Capacité de raccordement du circuit principal UL/CSA | Flexible 1/2x 18-12 AWG |
| Résistance aux chocs selon la norme IEC 60068-2-27 | 11 ms Pulse 22g |
| Modèle de déclaration des minerais de conflit (CMRT) | 9AKK108467A5658 |
| Courant thermique conventionnel à l'air libre (Ith) | Auxiliary Circuit NC 6 A |
| Capacité de connexion du circuit auxiliaire UL/CSA | Flexible 1/2x 18-12 AWG |
Description du produit
T16-5.7 RELe TeRM CLASS 10, 4.20-5.70 A
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
