En stock Produit phare
1SBH131001R8839

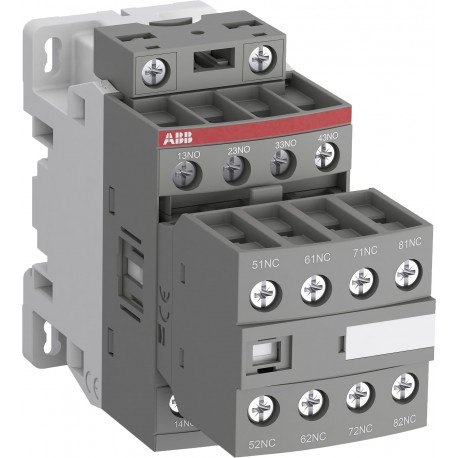

1SBH131001R8839 ABB NFC33/11-88 Contactor
$0.00USD
3223 en stock
Spécifications clés
:Control Circuit 50 / 60 Hz
ETIM 7:EC000196 - Contactor relay
ETIM 8:EC000196 - Contactor relay
UNSPSC:39121500
Informations sur le fournisseur
ABB
Produits : 44170
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Control Circuit 50 / 60 Hz | |
| ETIM 7 | EC000196 - Contactor relay |
| ETIM 8 | EC000196 - Contactor relay |
| UNSPSC | 39121500 |
| eClass | V11.0 : 27371001 |
| normes | IEC/EN 60947-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-5-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-5-1-14 |
| Durée d'exploitation | Between Coil De-energization and NC Contact Closing 9 ... 20 ms |
| Type de terminal | Screw Terminals |
| Catégorie DEEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificat BV | BV_2634H24899C0 |
| Certificat CB | CB_SE-93051M2 |
| Certificat UL | UL-US-2343472-0 |
| DEEE B2C / B2B | Business To Business |
| Certificat CCC | 2020980303000185 |
| Certificat CQC | CQC2019010303267993 |
| Consommation de la bobine | 2.3 W |
| Informations RoHS | 2CMT2021-006277 |
| Largeur nette du produit | 45 mm |
| Déclaration REACH | 2CMT2021-006202 |
| Résistance climatique | Category B according to IEC 60947-1 Annex Q |
| Hauteur nette du produit | 86 mm |
| Poids net du produit | 0.367 kg |
| Code EAN de niveau 1 du colis | 3471523015715 |
| Fréquence nominale (f) | Auxiliary Circuit 50 / 60 Hz |
| Degré de protection | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| Montage sur rail DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| Numéro de tarif douanier | 85364900 |
| Unités de niveau 1 du colis | box 1 piece |
| Largeur du niveau d'emballage 1 | 87 mm |
| Unités de niveau 3 du colis | 864 piece |
| Longueur de dénudage du fil | Auxiliary Circuit 10 mm |
| Certificat A2L – UL | 9AKK108469A4893;9AKK108469A4894 |
| Quantité minimale de commande | 1 piece |
| Hauteur du niveau 1 du colis | 47 mm |
| Température de l'air ambiant | Close to Contactor for Storage -60 ... +80 °C |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Instructions et manuels | 1SBC101027M6801 |
| Résistance aux vibrations | 4g Closed Position & 2g Open position 5 ... 300 Hz |
| Couple de serrage UL/CSA | Auxiliary Circuit 11 in·lb |
| Tension de fonctionnement nominale | Auxiliary Circuit 690 V |
| Nombre de contacts principaux NC | 0 |
| Nombre de contacts principaux : NON | 0 |
| Code de classification des objets | K |
| Profondeur/longueur du filet du produit | 110.5 mm |
| Poids brut du colis de niveau 1 | 0.367 kg |
| Tension d'isolation nominale (Ui) | acc. to IEC 60947-5-1 690 V |
| Déclaration de conformité - CE | 1SBD250026U1000 |
| Niveau d'emballage 1 Profondeur / Longueur | 113 mm |
| Déclaration de conformité - CCC | 2020980303000175 |
| Nombre de contacts auxiliaires NC | 4 |
| Nombre de contacts auxiliaires : NON | 4 |
| Déclaration de conformité - UKCA | 1SBD250047U1000 |
| Fiche technique, Informations techniques | 1SBC100219C0201 |
| Montage par vis (non fournies) | 2 x M4 screws placed diagonally |
| Code de catégorie granulaire IDEA (IGCC) | 4755 >> Contactors |
| Tension nominale du circuit de commande (Uc) | 50 Hz 230 ... 240 V |
| Circuit de contrôle de capacité de connexion | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Loi sur le contrôle des substances toxiques (TSCA) | 2CMT2023-006525 |
| Courant nominal de fonctionnement AC-15 (Ie) | (500 V) 2 A |
| Courant de fonctionnement nominal DC-13 (Ie) | (24 V) 6 A / 144 W |
| Circuit auxiliaire de capacité de connexion | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Fréquence de commutation électrique maximale | (AC-1) 0 cycles per hour |
| Fréquence de commutation mécanique maximale | 6000 cycles per hour |
| Altitude maximale d'exploitation admissible | Without Derating 3000 m |
| Tension de tenue aux impulsions nominale (Uimp) | 6 kV |
| Résistance aux chocs selon la norme IEC 60068-2-27 | Closed, Shock Direction: B1 25 g |
| Modèle de déclaration des minerais de conflit (CMRT) | 9AKK108467A5658 |
| Courant thermique conventionnel à l'air libre (Ith) | acc. to IEC 60947-5-1, Θ = 40 °C 16 A |
| Capacité de connexion du circuit auxiliaire UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Courant de tenue de courte durée nominal à basse tension (Icw) | for 0.1 s 140 A |
Description du produit
NFC33/11-88 230-240V50Hz 240-260V60Hz Contactor Relay
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
