1SBH136001R2271

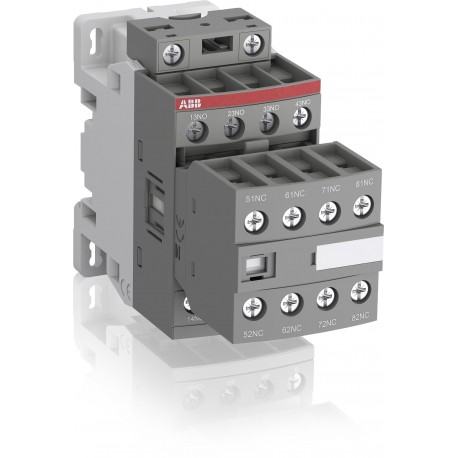

1SBH136001R2271 ABB NFZ71E-22 48-130V50/60HZ-DC Contactor Relay
$0.00USD
3963 en stock
Spécifications clés
:Control Circuit 50 / 60 Hz
ETIM 4:EC000196 - Contactor relay
ETIM 5:EC000196 - Contactor relay
ETIM 6:EC000196 - Contactor relay
Informations sur le fournisseur
ABB
Produits : 44170
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Control Circuit 50 / 60 Hz | |
| ETIM 4 | EC000196 - Contactor relay |
| ETIM 5 | EC000196 - Contactor relay |
| ETIM 6 | EC000196 - Contactor relay |
| ETIM 7 | EC000196 - Contactor relay |
| ETIM 8 | EC000196 - Contactor relay |
| UNSPSC | 39121529 |
| eClass | V11.0 : 27371001 |
| normes | IEC/EN 60947-1, IEC/EN 60947-5-1, UL 508, CSA C22.2 No. 14-13 |
| Conformité RoHS | Following EU Directive 2011/65/EU |
| Nom de la fonctionnalité | Feature Value |
| Durée d'exploitation | Between Coil De-energization and NC Contact Closing 13 ... 98 ms |
| Type de terminal | Screw Terminals |
| Catégorie DEEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificat BV | BV_2634H24899C0 |
| Certificat CB | CB_SE-93051M2 |
| Certificat LR | LRS_LR2003684TA-02 |
| Certificat UL | UL_20180227_E252354_2_1 |
| DEEE B2C / B2B | Business To Business |
| Certificat ABS | ABS_20-2060694-PDA |
| Certificat CCC | 2020980303000185 |
| Certificat CQC | CQC2019010303267993 |
| Certificat DNV | DNV_TAE00001BV-5 |
| Certificat EAC | EAC_RU C-FR ME77 B03544 |
| Carte de certification UL | UL_E252354 |
| Certificat GOST | GOST_POCCFR.ME77.B07174.pdf |
| Certificat RINA | RINA_ELE240318XG |
| Certificat RMRS | RMRS_1802702280 |
| Informations RoHS | 2CMT2021-006277 |
| Largeur nette du produit | 45 mm |
| Déclaration REACH | 2CMT2021-006202 |
| Résistance climatique | Category B according to IEC 60947-1 Annex Q |
| Numéro électronique (Finlande) | 3706447 |
| Hauteur nette du produit | 86 mm |
| Poids net du produit | 0.36 kg |
| Code EAN de niveau 1 du colis | 3471523102026 |
| Fréquence nominale (f) | Auxiliary Circuit 50 / 60 Hz |
| Degré de protection | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| Interface (EF000594) | No |
| Montage sur rail DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| Numéro de tarif douanier | 85364900 |
| Unités de niveau 1 du colis | box 1 piece |
| Largeur du niveau d'emballage 1 | 87 mm |
| Unités de niveau 2 | box 18 piece |
| Largeur du niveau d'emballage 2 | 250 mm |
| Unités de niveau 3 du colis | 864 piece |
| Longueur de dénudage du fil | Auxiliary Circuit 10 mm |
| Quantité minimale de commande | 1 piece |
| Hauteur du niveau 1 du colis | 47 mm |
| Hauteur du niveau 2 du colis | 315 mm |
| Température de l'air ambiant | Close to Contactor for Storage -60 ... +80 °C |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Instructions de fin de vie | 1SBC101080M6801 |
| Instructions et manuels | 1SBC101027M6801 |
| Résistance aux vibrations | 4g Closed Position & 2g Open position 5 ... 300 Hz |
| Couple de serrage UL/CSA | Auxiliary Circuit 11 in·lb |
| Tension de fonctionnement nominale | Auxiliary Circuit 690 V |
| Méthode de montage (EF000003) | DIN-rail/screw |
| Code de classification des objets | K |
| Profondeur/longueur du filet du produit | 110.5 mm |
| Poids brut du colis de niveau 1 | 0.36 kg |
| Poids brut du colis de niveau 2 | 12.96 kg |
| Tension d'isolation nominale (Ui) | acc. to IEC 60947-5-1 690 V |
| Déclaration de conformité - CE | 1SBD250005U1000 |
| Niveau d'emballage 1 Profondeur / Longueur | 113 mm |
| Niveau d'emballage 2 Profondeur / Longueur | 300 mm |
| Avec indication LED (EF005950) | No |
| Déclaration de conformité - CCC | CQC2011010303465426 |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de contacts auxiliaires : NON | 7 |
| Déclaration de conformité - UKCA | 1SBD250036U1000 |
| Montage par vis (non fournies) | 2 x M4 screws placed diagonally |
| Code de catégorie granulaire IDEA (IGCC) | 4763 >> Power contactor, DC switching |
| Tension nominale du circuit de commande (Uc) | 50 Hz 48 ... 130 V |
| Circuit de contrôle de capacité de connexion | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Loi sur le contrôle des substances toxiques (TSCA) | 2CMT2023-006525 |
| Courant nominal de fonctionnement AC-15 (Ie) | (500 V) 2 A |
| Courant de fonctionnement nominal DC-13 (Ie) | (24 V) 6 A / 144 W |
| Circuit auxiliaire de capacité de connexion | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Type de tension pour l'actionnement (EF008242) | AC/DC |
| Fréquence de commutation électrique maximale | (AC-15) 1200 cycles per hour |
| Fréquence de commutation mécanique maximale | 6000 cycles per hour |
| Altitude maximale d'exploitation admissible | Without Derating 3000 m |
| Tension de tenue aux impulsions nominale (Uimp) | 6 kV |
| Déclaration environnementale de produit (DEP) - EPD | 1SBD250584E3000 |
| Convient pour une utilisation manuelle (EF002978) | No |
| Tension d'alimentation de commande nominale CC (EF003980) | 130 V |
| Résistance aux chocs selon la norme IEC 60068-2-27 | Closed, Shock Direction: B1 25 g |
| Modèle de déclaration des minerais de conflit (CMRT) | 9AKK108467A5658 |
| Courant thermique conventionnel à l'air libre (Ith) | acc. to IEC 60947-5-1, Θ = 40 °C 16 A |
| Capacité de connexion du circuit auxiliaire UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Type de connexion circuit auxiliaire (EF006820) | Screw connection |
| Courant de fonctionnement nominal Ie, 400 V (EF001378) | 3 A |
| Tension d'alimentation de commande nominale CA 50 Hz (EF003978) | 130 V |
| Tension d'alimentation de commande nominale CA 60 Hz (EF003979) | 130 V |
| Courant de tenue de courte durée nominal à basse tension (Icw) | for 0.1 s 140 A |
| Nombre de contacts auxiliaires en tant que contact inverseur (EF003531) | 0 |
| Nombre de contacts auxiliaires normalement ouverts (EF001376) | 7 |
| Nombre de contacts auxiliaires normalement fermés (EF001377) | 1 |
| Nombre de contacts auxiliaires en tant que contact normalement ouvert, en tête (EF007282) | 0 |
| Nombre de contacts auxiliaires normalement fermés, commutation retardée (EF007281) | 0 |
Description du produit
NFZ71E CONT. AUX. BOB. 48-130VAC-dc
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
