En stock Produit phare
1SBL131005R8001

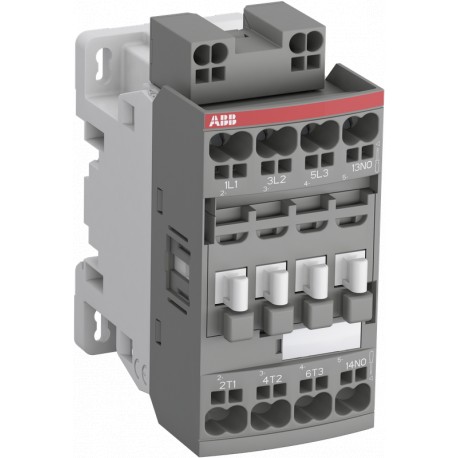

1SBL131005R8001 ABB AFC09-30-01K-80 Contactor
$0.00USD
4608 en stock
Spécifications clés
:Main Circuit 690 V
ETIM 6:EC000066 - Power contactor, AC switching
ETIM 7:EC000066 - Power contactor, AC switching
ETIM 8:EC000066 - Power contactor, AC switching
Informations sur le fournisseur
ABB
Produits : 44170
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Main Circuit 690 V | |
| ETIM 6 | EC000066 - Power contactor, AC switching |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| UNSPSC | 39121529 |
| eClass | V11.0 : 27371003 |
| Taille NEMA | 00 |
| normes | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1 |
| Durée d'exploitation | Between Coil De-energization and NC Contact Closing 9 ... 20 ms |
| Type de terminal | Push-in Spring Terminals |
| Catégorie DEEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificat BV | BV_2634H24898C0 |
| Certificat CB | SE-113571 |
| Certificat UL | UL-CA-2337656-0_E312527-20231026 |
| DEEE B2C / B2B | Business To Business |
| Certificat CCS | GZ23PTB00147 |
| Certificat CQC | CQC2010010304445624 |
| Consommation de la bobine | Average Holding Value 50 / 60 Hz 8 V·A |
| Certificat RINA | RINA_ELE334122XG |
| Informations RoHS | 2CMT2021-006277 |
| Largeur nette du produit | 45 mm |
| Déclaration REACH | 2CMT2021-006202 |
| Résistance climatique | Category B according to IEC 60947-1 Annex Q |
| Hauteur nette du produit | 92.3 mm |
| Poids net du produit | 0.306 kg |
| Code EAN de niveau 1 du colis | 3471523013926 |
| Fréquence nominale (f) | Auxiliary Circuit 50 / 60 Hz |
| Degré de protection | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| Montage sur rail DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| Numéro de tarif douanier | 85364900 |
| Unités de niveau 1 du colis | box 1 piece |
| Largeur du niveau d'emballage 1 | 93 mm |
| Unités de niveau 3 du colis | 1080 piece |
| Longueur de dénudage du fil | Auxiliary Circuit 10 mm |
| Puissance nominale NEMA | (115 V AC) Single Phase 1/3 Hp |
| Quantité minimale de commande | 1 piece |
| Hauteur du niveau 1 du colis | 45 mm |
| Température de l'air ambiant | Close to Contactor without Thermal O/L Relay -40 ... 70 °C |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Puissance nominale (en chevaux) UL/CSA | (120 V AC) Single Phase 3/4 hp |
| Instructions et manuels | 1SBC101061M6801 |
| Résistance aux vibrations | 4g Closed Position & 2g Open position 5 ... 300 Hz |
| Classification d'usage général UL/CSA | (600 V AC) 25 A |
| Capacité de rupture maximale | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 250 A |
| Tension de fonctionnement nominale | Auxiliary Circuit 690 V |
| Nombre de contacts principaux NC | 0 |
| Nombre de contacts principaux : NON | 3 |
| Code de classification des objets | Q |
| Profondeur/longueur du filet du produit | 77 mm |
| Poids brut du colis de niveau 1 | 0.328 kg |
| Tension d'isolation nominale (Ui) | acc. to IEC 60947-4-1 690 V |
| Courant nominal continu NEMA | 9 A |
| Déclaration de conformité - CE | 1SBD250024U1000 |
| Niveau d'emballage 1 Profondeur / Longueur | 86 mm |
| Déclaration de conformité - CCC | 2020980304001253 |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de contacts auxiliaires : NON | 0 |
| Capacité de raccordement du circuit principal | Flexible with Ferrule 1/2x 0.5 ... 4 mm² |
| Déclaration de conformité - UKCA | 1SBD250045U1000 |
| Tension de fonctionnement maximale UL/CSA | Main Circuit 600 V |
| Fiche technique, Informations techniques | 1SBC100219C0201 |
| Montage par vis (non fournies) | 2 x M4 screws placed diagonally |
| Puissance opérationnelle nominale AC-3 (Pe) | (415 V) 4 kW |
| Code de catégorie granulaire IDEA (IGCC) | 4755 >> Contactors |
| Tension nominale du circuit de commande (Uc) | 50 Hz 220 ... 230 V |
| Puissance opérationnelle nominale AC-3e (Pe) | (415 V) 4 kW |
| Circuit de contrôle de capacité de connexion | Flexible with Ferrule 1/2x 0.5 ... 2.5 mm² |
| Courant nominal de fonctionnement AC-1 (Ie) | (690 V) 40 °C 25 A |
| Courant nominal de fonctionnement AC-3 (Ie) | (415 V) 60 °C 9 A |
| Courant de fonctionnement nominal DC-1 (Ie) | (110 V) 1-Pole, 40 °C 10 A |
| Courant de fonctionnement nominal DC-3 (Ie) | (110 V) 1-Pole, 40 °C 6 A |
| Courant de fonctionnement nominal DC-5 (Ie) | (110 V) 1-Pole, 40 °C 4 A |
| Loi sur le contrôle des substances toxiques (TSCA) | 2CMT2023-006525 |
| Courant nominal de fonctionnement AC-15 (Ie) | (500 V) 2 A |
| Courant de fonctionnement nominal AC-3e (Ie) | (415 V) 60 °C 9 A |
| Courant de fonctionnement nominal DC-13 (Ie) | (24 V) 6 A / 144 W |
| Circuit auxiliaire de capacité de connexion | Flexible with Ferrule 1/2x 0.5 ... 2.5 mm² |
| Fréquence de commutation électrique maximale | (AC-1) 600 cycles per hour |
| Fréquence de commutation mécanique maximale | 3600 cycles per hour |
| Altitude maximale d'exploitation admissible | Without Derating 3000 m |
| Tension de tenue aux impulsions nominale (Uimp) | 6 kV |
| Capacité de raccordement du circuit principal UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Circuit de contrôle de capacité de raccordement UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Modèle de déclaration des minerais de conflit (CMRT) | 9AKK108467A5658 |
| Courant thermique conventionnel à l'air libre (Ith) | acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 35 A |
| Capacité de connexion du circuit auxiliaire UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Courant de tenue de courte durée nominal à basse tension (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 150 A |
Description du produit
AFC09-30-01K-80 220-230V50Hz 230-240V60Hz Contactor
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
