1SBL181022R8310

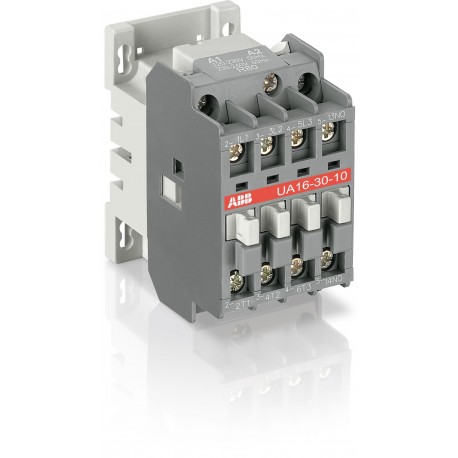

1SBL181022R8310 ABB UA16-30-10 48V 50Hz / 48V 60Hz Contactor
$0.00USD
3122 en stock
Spécifications clés
:Main Circuit 690 V
ETIM 4:EC001079 - Capacitor magnet contactor
ETIM 5:EC001079 - Capacitor magnet contactor
ETIM 6:EC001079 - Capacitor contactor
Informations sur le fournisseur
ABB
Produits : 44170
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Main Circuit 690 V | |
| ETIM 4 | EC001079 - Capacitor magnet contactor |
| ETIM 5 | EC001079 - Capacitor magnet contactor |
| ETIM 6 | EC001079 - Capacitor contactor |
| ETIM 7 | EC001079 - Capacitor contactor |
| ETIM 8 | EC001079 - Capacitor contactor |
| UNSPSC | 39121529 |
| eClass | V11.0 : 27371006 |
| normes | IEC/EN 60947-1, IEC/EN 60947-4-1 |
| Conformité RoHS | Following EU Directive 2011/65/EU |
| Durée d'exploitation | Between Coil De-energization and NO Contact Opening 4 ... 11 ms |
| Type de terminal | Screw Terminals |
| Catégorie DEEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificat CB | CB_CN-58852 |
| Certificat UL | UL-US-L312527-1102-51017991-2 |
| DEEE B2C / B2B | Business To Business |
| Certificat CCC | CCC_2007010304257961 |
| Certificat CQC | CQC2018010304059153 |
| Carte de certification UL | UL_E312527 |
| Consommation de la bobine | Average Holding Value 50 / 60 Hz 8 V·A |
| Certificat GOST | GOST_POCCFRME77B07175 |
| Informations RoHS | 2CMT2021-006277 |
| Largeur nette du produit | 44 mm |
| Déclaration REACH | 2CMT2021-006202 |
| Résistance climatique | acc. to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 specification II |
| Hauteur nette du produit | 74 mm |
| Poids net du produit | 0.34 kg |
| Code EAN de niveau 1 du colis | 3471522254832 |
| Fréquence nominale (f) | Auxiliary Circuit 50 / 60 Hz |
| Degré de protection | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| Montage sur rail DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| Numéro de tarif douanier | 85364900 |
| Durabilité mécanique | 10 million |
| Unités de niveau 1 du colis | box 1 piece |
| Largeur du niveau d'emballage 1 | 78 mm |
| Unités de niveau 2 | box 63 piece |
| Unités de niveau 3 du colis | 1220 piece |
| Quantité minimale de commande | 1 piece |
| Hauteur du niveau 1 du colis | 47 mm |
| Température de l'air ambiant | Close to Contactor for Storage -60 ... +80 °C |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Instructions et manuels | FPTC407721P0001 |
| Couple de serrage UL/CSA | Auxiliary Circuit 9 in·lb |
| Capacité de rupture maximale | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 250 A |
| Tension de fonctionnement nominale | Auxiliary Circuit 690 V |
| Nombre de contacts principaux NC | 0 |
| Nombre de contacts principaux : NON | 3 |
| Code de classification des objets | Q |
| Profondeur/longueur du filet du produit | 74 mm |
| Poids brut du colis de niveau 1 | 0.34 kg |
| Poids brut du colis de niveau 2 | 21.42 kg |
| Tension d'isolation nominale (Ui) | acc. to IEC 60947-4-1 1000 V |
| Déclaration de conformité - CE | 1SBD250805U1000 |
| Niveau d'emballage 1 Profondeur / Longueur | 76 mm |
| Déclaration de conformité - CCC | 2020980304001618 |
| Nombre de contacts auxiliaires NC | 0 |
| Nombre de contacts auxiliaires : NON | 1 |
| Capacité de raccordement du circuit principal | Flexible with Cable End 1/2x 0.75 ... 2.5 mm² |
| Déclaration de conformité - UKCA | 1SBD250822U1000 |
| Dispositifs de protection contre les courts-circuits | Auxiliary Circuit - gG Type Fuses 10 A |
| Fiche technique, Informations techniques | 1SBC101140C0203 |
| Montage par vis (non fournies) | 2 x M4 screws placed diagonally |
| Tension nominale du circuit de commande (Uc) | 50 Hz 48 V |
| Puissance opérationnelle nominale AC-6b (Pe) | (230 / 240 V) 40 °C, 50 / 60 Hz 7.5 kvar |
| Loi sur le contrôle des substances toxiques (TSCA) | 2CMT2023-006525 |
| Courant nominal de fonctionnement AC-15 (Ie) | (500 V) 2 A |
| Courant de fonctionnement nominal DC-13 (Ie) | (24 V) 6 A / 144 W |
| Circuit auxiliaire de capacité de connexion | Flexible with Cable End 1/2x 0.75 ... 2.5 mm² |
| Fréquence de commutation mécanique maximale | 3600 cycles per hour |
| Altitude maximale d'exploitation admissible | Without Derating 3000 m |
| Tension de tenue aux impulsions nominale (Uimp) | 8 kV |
| Capacité de raccordement du circuit principal UL/CSA | 1/2x 18-10 AWG |
| Modèle de déclaration des minerais de conflit (CMRT) | 9AKK108467A5658 |
| Courant thermique conventionnel à l'air libre (Ith) | acc. to IEC 60947-5-1, Θ = 40 °C 16 A |
| Courant de tenue de courte durée nominal à basse tension (Icw) | for 0.1 s 140 A |
| Bornes de raccordement (livrées ouvertes) Pôles principaux | M 3.5 (+,-) pozidriv 2 screws with cable clamp |
Description du produit
UA16-30-10 CONT. condens. 12kVAr 48V
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
