En stock Produit phare
1SCA022401R3510

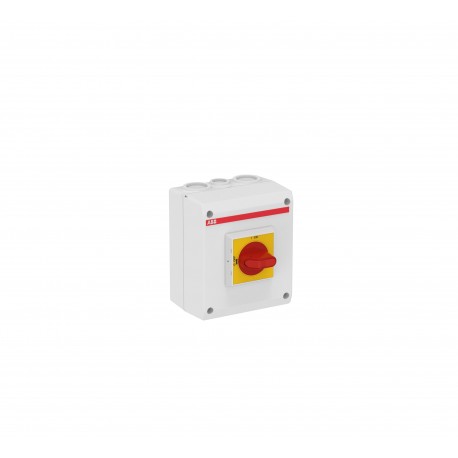

1SCA022401R3510 ABB OTP32BA3M Enclosed switch
$0.00USD
3663 en stock
Spécifications clés
:(500 V) 40 A
ETIM 7:EC000216 - Switch disconnector
ETIM 8:EC000216 - Switch disconnector
ETIM 9:EC000216 - Switch disconnector (low voltage)
Informations sur le fournisseur
ABB
Produits : 44170
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| (500 V) 40 A | |
| ETIM 7 | EC000216 - Switch disconnector |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| UNSPSC | 39122205 |
| eClass | V11.1 : 27371403 |
| normes | IEC 60947-1, -3 |
| Perte de courant | at Rated Operating Conditions per Pole 1.6 W |
| Type de poignée | Selector handle |
| Conformité RoHS | Following EU Directive 2011/65/EU |
| Couleur de la poignée | Red / Yellow |
| Type neutre | Fixed neutral |
| Catégorie DEEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificat BV | 1SCC340018D0204 |
| Nombre de pôles | 3 |
| Degré de pollution | 3 |
| Informations RoHS | 1SCC340075D0201 |
| Pays d'origine | Lithuania (LT) |
| Largeur nette du produit | 130 mm |
| Déclaration REACH | 1SCC340076D0201 |
| Couple de serrage | Main Circuit 0.8 N·m |
| Certificat DNV GL | 1SCC340045D0203 |
| Matériau de l'enveloppe | Plastic |
| Hauteur nette du produit | 150 mm |
| Poids net du produit | 0.5 kg |
| Section transversale du câble | 0.75 ... 10 mm² |
| Dessins mécaniques | OTPK151385SM25.stp |
| Code EAN de niveau 1 du colis | 6417019131207 |
| Position d'entrée du câble | Top and/or Bottom |
| Degré de protection | acc. to IEC 60529 IP65 |
| Numéro de tarif douanier | 85363030 |
| Unités de niveau 1 du colis | box 1 piece |
| Largeur du niveau d'emballage 1 | 142 mm |
| Longueur de dénudage du fil | 10 mm |
| Sorties de câble par côté | 2xM25+M16 / 2xM25+M16 |
| Quantité minimale de commande | 1 piece |
| Hauteur du niveau 1 du colis | 130 mm |
| Indice de résistance aux chocs | Housing IK08 |
| Instructions et manuels | 1SCC340002M0012 |
| Position des terminaux PE | Top In - Bottom Out |
| Tournevis recommandé | Main Circuit Pozidriv 2 |
| Tension de fonctionnement nominale | Main Circuit 750 V |
| Contacts auxiliaires montés | 0 NO, 0 NC |
| Code de classification des objets | Q |
| Position des terminaux de ligne | Top In - Bottom Out |
| Profondeur/longueur du filet du produit | 60 mm |
| Poids brut du colis de niveau 1 | 0.6 kg |
| Position des bornes neutres | Top In - Bottom Out |
| Tension d'isolation nominale (Ui) | acc. to IEC/EN 60664-1 750 V |
| Déclaration de conformité - CE | 1SCC340003D2704 |
| Niveau d'emballage 1 Profondeur / Longueur | 167 mm |
| Nombre de contacts auxiliaires NC | 0 |
| Nombre de contacts auxiliaires : NON | 0 |
| Capacité de raccordement du circuit principal | Screw Clamp 0.75 ... 10 mm² |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 40 A |
| Puissance opérationnelle nominale AC-23A (Pe) | (380 ... 415 V) 11 kW |
| Loi sur le contrôle des substances toxiques (TSCA) | 1SCC340095D0201 |
| Courant nominal de fonctionnement AC-21A (Ie) | (380 ... 415 V) 40 A |
| Courant nominal de fonctionnement AC-22A (Ie) | (380 ... 415 V) 40 A |
| Courant nominal de fonctionnement AC-23A (Ie) | (380 ... 415 V) 23 A |
| Tension de tenue aux impulsions nominale (Uimp) | 0.5 kV |
| Capacité nominale de coupure en court-circuit (Icm) | (690 V AC) 0.705 kA |
| Modèle de déclaration des minerais de conflit (CMRT) | 9AKK108467A5658 |
| Courant de tenue de courte durée nominal à basse tension (Icw) | for 1 s 0.5 kA |
Description du produit
Int. Box disconnector OTP32BA3M
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
