1SCA022613R0220

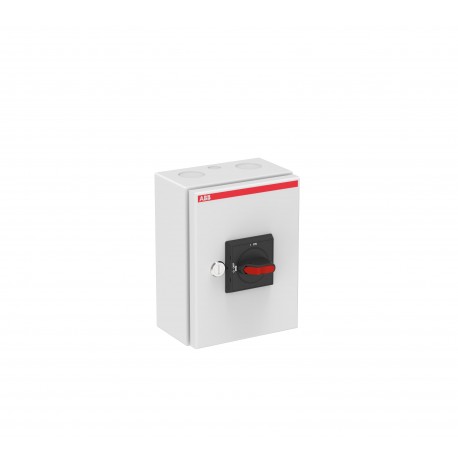

1SCA022613R0220 ABB Int. Boxed disconnector OTL25T4M
$0.00USD
4047 en stock
Spécifications clés
:(500 V) 45 A
ETIM 7:EC000216 - Switch disconnector
ETIM 8:EC000216 - Switch disconnector
ETIM 9:EC000216 - Switch disconnector (low voltage)
Informations sur le fournisseur
ABB
Produits : 44170
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| (500 V) 45 A | |
| ETIM 7 | EC000216 - Switch disconnector |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| UNSPSC | 39122205 |
| eClass | V11.1 : 27371403 |
| normes | IEC 60947-1, -3 |
| Perte de courant | at Rated Operating Conditions per Pole 2.8 W |
| Type de poignée | Selector handle |
| Conformité RoHS | Following EU Directive 2011/65/EU |
| Couleur de la poignée | Black |
| Type neutre | Switchable neutral |
| Catégorie DEEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Nombre de pôles | 4 |
| Degré de pollution | 3 |
| Informations RoHS | 1SCC340075D0201 |
| Pays d'origine | Bulgaria (BG) |
| Numéro électronique (Suède) | 3134888 |
| Largeur nette du produit | 150 mm |
| Déclaration REACH | 1SCC340076D0201 |
| Couple de serrage | Main Circuit 2 N·m |
| Matériau de l'enveloppe | Steel sheet |
| Hauteur nette du produit | 200 mm |
| Poids net du produit | 2 kg |
| Section transversale du câble | 1.5 ... 35 mm² |
| Dessins mécaniques | OTLK201510S32.stp |
| Code EAN de niveau 1 du colis | 6417019199467 |
| Position d'entrée du câble | Top and/or Bottom |
| Degré de protection | acc. to IEC 60529 IP65 |
| Numéro de tarif douanier | 85363030 |
| Unités de niveau 1 du colis | box 1 piece |
| Largeur du niveau d'emballage 1 | 162 mm |
| Longueur de dénudage du fil | 13 mm |
| Sorties de câble par côté | 2xø32.5+ø16.5 / 2xø32.5+ø16.5 |
| Quantité minimale de commande | 1 piece |
| Hauteur du niveau 1 du colis | 148 mm |
| Indice de résistance aux chocs | Housing IK09 |
| Instructions et manuels | 1SCC340006M0013 |
| Position des terminaux PE | Top In - Bottom Out |
| Tournevis recommandé | Main Circuit Pozidriv 2 |
| Tension de fonctionnement nominale | Main Circuit 750 V |
| Contacts auxiliaires montés | 1 NO, 0 NC |
| Code de classification des objets | Q |
| Position des terminaux de ligne | Top In - Bottom Out |
| Profondeur/longueur du filet du produit | 100 mm |
| Poids brut du colis de niveau 1 | 2.1 kg |
| Tension d'isolation nominale (Ui) | acc. to IEC/EN 60664-1 750 V |
| Déclaration de conformité - CE | 1SCC340005D2704 |
| Niveau d'emballage 1 Profondeur / Longueur | 222 mm |
| Nombre de contacts auxiliaires NC | 0 |
| Nombre de contacts auxiliaires : NON | 1 |
| Capacité de raccordement du circuit principal | Screw Clamp 1.5 ... 35 mm² |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 1 NC |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 63 A |
| Puissance opérationnelle nominale AC-23A (Pe) | (380 ... 415 V) 15 kW |
| Loi sur le contrôle des substances toxiques (TSCA) | 1SCC340095D0201 |
| Courant nominal de fonctionnement AC-22A (Ie) | (380 ... 415 V) 45 A |
| Courant nominal de fonctionnement AC-23A (Ie) | (380 ... 415 V) 30 A |
| Capacité nominale de coupure en court-circuit (Icm) | (690 V AC) 1.4 kA |
| Modèle de déclaration des minerais de conflit (CMRT) | 9AKK108467A5658 |
| Courant de tenue de courte durée nominal à basse tension (Icw) | for 1 s 1 kA |
Description du produit
OTL25T4M Safety switch
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
