1SCA022871R5610

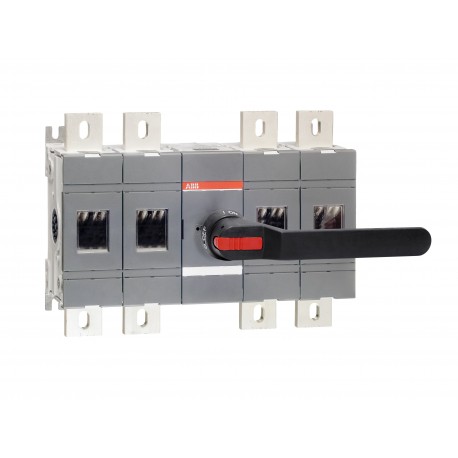

1SCA022871R5610 ABB OT1000E22P switch-disconnector
$0.00USD
3353 en stock
Spécifications clés
:1SCC301499F0001
ETIM 7:EC000216 - Switch disconnector
ETIM 8:EC000216 - Switch disconnector
ETIM 9:EC000216 - Switch disconnector (low voltage)
Informations sur le fournisseur
ABB
Produits : 44170
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 1SCC301499F0001 | |
| ETIM 7 | EC000216 - Switch disconnector |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| eClass | V11.1 : 27371403 |
| Type de serrure | Yes |
| normes | IEC 60947-3 |
| Perte de courant | at Rated Operating Conditions per Pole 19 W |
| Type de poignée | Handle and shaft included |
| Conformité RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Couleur de la poignée | Black |
| Type de montage | Base mounting |
| Type de terminal | Lug terminals |
| Catégorie DEEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Mode de fonctionnement | Front operated |
| Largeur terminale | 50 mm |
| Certificat UL | No certification needed |
| Nombre de pôles | 4 |
| Certificat VDE | No certification needed |
| Certificat ATEX | No certification needed |
| Quatrième type de pôle | Switched - Simultaneous Function |
| Degré de pollution | 3 |
| Informations RoHS | 1SCC011020D0201 |
| Pays d'origine | Finland (FI) |
| Largeur nette du produit | 414.5 mm |
| Déclaration REACH | 1SCC011021D0201 |
| Fonctions spéciales | No |
| Couple de serrage | acc. IEC 60947-1 50 … 75 N·m |
| Certificat DNV GL | 1SCC301184D0203 |
| Numéro électronique (Finlande) | 3661624 |
| Hauteur nette du produit | 306 mm |
| Poids net du produit | 19.7 kg |
| Dessins mécaniques | 1SCC301500F0001 |
| Code EAN de niveau 1 du colis | 6417019338415 |
| Degré de protection | Front IP00 |
| Quatrième pôle | Right Side |
| Numéro de tarif douanier | 85365080 |
| Durabilité mécanique | 6000 |
| Unités de niveau 1 du colis | box 1 piece |
| Largeur du niveau d'emballage 1 | 400 mm |
| Quantité minimale de commande | 1 piece |
| Hauteur du niveau 1 du colis | 170 mm |
| Certificat A2L – IEC | 1SCC301338D0201 |
| Distance entre les phases | Standard |
| Instructions de fin de vie | 1SCC301120M0201 |
| Instructions et manuels | 1SCC301047M0213 |
| Informations environnementales | 1SCC301233D0201 |
| Tension de fonctionnement nominale | Main Circuit 1000 V |
| Code de classification des objets | Q |
| Position des terminaux de ligne | Top In - Bottom Out |
| Profondeur/longueur du filet du produit | 167 mm |
| Poids brut du colis de niveau 1 | 21 kg |
| Mécanisme de fonctionnement des commutateurs | Mechanism Between the Poles |
| Tension d'isolation nominale (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Déclaration de conformité - CE | 1SCC301155D2704 |
| Niveau d'emballage 1 Profondeur / Longueur | 435 mm |
| Fiche technique, Informations techniques | 1SCC301020C0201 |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 1000 A |
| Puissance opérationnelle nominale AC-23A (Pe) | (400 ... 415 V) 560 kW |
| Loi sur le contrôle des substances toxiques (TSCA) | 1SCC011025D0201 |
| Courant nominal de fonctionnement AC-21A (Ie) | (380 ... 415 V) 1000 A |
| Courant nominal de fonctionnement AC-22A (Ie) | (380 ... 415 V) 1000 A |
| Courant nominal de fonctionnement AC-23A (Ie) | (380 ... 415 V) 1000 A |
| Tension de tenue aux impulsions nominale (Uimp) | 12 kV |
| Déclaration environnementale de produit (DEP) - EPD | 1SCC301300D0201 |
| Capacité nominale de coupure en court-circuit (Icm) | (690 V) 92 kA |
| Modèle de déclaration des minerais de conflit (CMRT) | 9AKK108467A5658 |
| Courant thermique conventionnel à l'air libre (Ith) | Θ = 40 °C 1000 A |
| Courant de court-circuit conditionnel nominal (Inc) | (1250 A fuse, 415 V) 80 kA |
| Courant de tenue de courte durée nominal à basse tension (Icw) | for 1 s 50 kA |
Description du produit
Disconnector switch OT1000E22P
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
