1SCA105068R1001

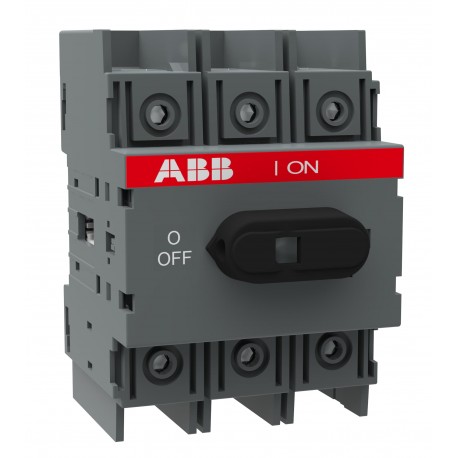

1SCA105068R1001 ABB Switch disconnector OT30F3 UL
$0.00USD
3014 en stock
Spécifications clés
:1SCC307712F0001
ETIM 7:EC000216 - Switch disconnector
ETIM 8:EC000216 - Switch disconnector
ETIM 9:EC000216 - Switch disconnector (low voltage)
Informations sur le fournisseur
ABB
Produits : 44170
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 1SCC307712F0001 | |
| ETIM 7 | EC000216 - Switch disconnector |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Type de serrure | No |
| normes | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Perte de courant | at Rated Operating Conditions per Pole 0.7 W |
| Type de poignée | Knob |
| Conformité RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Calibre en ampères | 30 A |
| Type de montage | Base mounting |
| Type de terminal | Screw Terminals |
| Catégorie DEEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Mode de fonctionnement | Front operated |
| Certificat UL | cULus certificate OT30-125 |
| Nombre de pôles | 3 |
| Certificat VDE | No certification needed |
| Certificat ATEX | No certification needed |
| Degré de pollution | 3 |
| Informations RoHS | 1SCC011020D0201 |
| Pays d'origine | Finland (FI) |
| Numéro électronique (Suède) | 3171945 |
| Largeur nette du produit | 70 mm |
| Déclaration REACH | 1SCC011021D0201 |
| Fonctions spéciales | No |
| Couple de serrage | acc. IEC 60947-1 6.2 N·m |
| Numéro électronique (Finlande) | 3601437 |
| Hauteur nette du produit | 100 mm |
| Poids net du produit | 0.36 kg |
| Section transversale du câble | Cu 2.5 ... 25 mm² |
| Dessins mécaniques | 1SCC307713F0001 |
| Code EAN de niveau 1 du colis | 6417019391984 |
| Degré de protection | Front IP20 |
| Numéro de tarif douanier | 85365080 |
| Durabilité mécanique | 20000 |
| Unités de niveau 1 du colis | box 1 piece |
| Largeur du niveau d'emballage 1 | 81 mm |
| Quantité minimale de commande | 10 piece |
| Hauteur du niveau 1 du colis | 86 mm |
| Certificat A2L – IEC | 1SCC301335D0201 |
| Distance entre les phases | Standard |
| Puissance nominale (en chevaux) UL/CSA | (110 ... 120 V AC) Single Phase 2 Hp |
| Instructions et manuels | 1SCC301060M0004 |
| Couple de serrage UL/CSA | 55 in·lb |
| Informations environnementales | 1SCC301183D0201 |
| Tension de fonctionnement nominale | Main Circuit 750 V |
| Code de classification des objets | Q |
| Position des terminaux de ligne | Top In - Bottom Out |
| Profondeur/longueur du filet du produit | 74 mm |
| Poids brut du colis de niveau 1 | 0.39 kg |
| Mécanisme de fonctionnement des commutateurs | Mechanism on Top of the Switch |
| Tension d'isolation nominale (Ui) | acc. to IEC/EN 60664-1 750 V |
| Déclaration de conformité - CE | 1SCC301010D0201 |
| Niveau d'emballage 1 Profondeur / Longueur | 112 mm |
| Tension de fonctionnement maximale UL/CSA | 600 V |
| Fiche technique, Informations techniques | 1SCC301020C0201 |
| Code de catégorie granulaire IDEA (IGCC) | 5290 >> Disconnect switch |
| Puissance opérationnelle nominale AC-23A (Pe) | (380 ... 415 V) 18.5 kW |
| Loi sur le contrôle des substances toxiques (TSCA) | 1SCC011025D0201 |
| Courant nominal de fonctionnement AC-21A (Ie) | (380 ... 415 V) 40 A |
| Courant nominal de fonctionnement AC-22A (Ie) | (380 ... 415 V) 40 A |
| Courant nominal de fonctionnement AC-23A (Ie) | (380 ... 415 V) 40 A |
| Tension de tenue aux impulsions nominale (Uimp) | 8 kV |
| Déclaration environnementale de produit (DEP) - EPD | 1SCC301280D0201 |
| Capacité nominale de coupure en court-circuit (Icm) | (690 V) 3.6 kA |
| Modèle de déclaration des minerais de conflit (CMRT) | 9AKK108467A5658 |
| Courant de court-circuit conditionnel nominal (Inc) | (125 A fuse, 415 V) 50 kA |
| Courant de tenue de courte durée nominal à basse tension (Icw) | for 1 s 2.5 kA |
Description du produit
OT30F3 UL Disconnect Switch
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
