En stock Produit phare
1SCA108938R1001

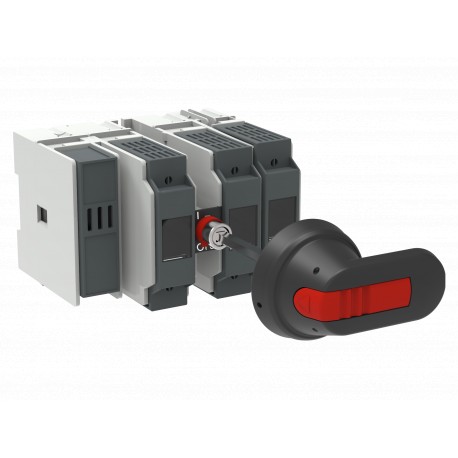

1SCA108938R1001 ABB Fuse switch OS40FD22000N1
$0.00USD
4095 en stock
Spécifications clés
:(690 V) 40 A
ETIM 7:EC001040 - Fuse switch disconnector
ETIM 8:EC001040 - Fuse switch disconnector
ETIM 9:EC001040 - Fuse switch disconnector
Informations sur le fournisseur
ABB
Produits : 44170
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| (690 V) 40 A | |
| ETIM 7 | EC001040 - Fuse switch disconnector |
| ETIM 8 | EC001040 - Fuse switch disconnector |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371401 |
| Taille du fusible | NH000 |
| normes | IEC 60947-3 |
| Perte de courant | at Rated Operating Conditions per Pole 3.5 W |
| Système de fusibles | DIN |
| Type de poignée | Pistol handle 65mm and shaft 150mm included |
| Conformité RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Type de montage | Base mounting |
| Type de terminal | Screw Terminals |
| Catégorie DEEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Mode de fonctionnement | Front Operated |
| Certificat UL | No certification needed |
| Certificat CCC | CCC OS200-250 2016 |
| Nombre de pôles | 4 |
| Quatrième type de pôle | Switched - With Solid Link |
| Degré de pollution | 3 |
| Informations RoHS | 1SCC011020D0201 |
| Pays d'origine | Lithuania (LT) |
| Largeur nette du produit | 142 mm |
| Déclaration REACH | 1SCC011021D0201 |
| Couple de serrage | 2 N·m |
| Certificat DNV GL | 1SCC311125D0203 |
| Numéro électronique (Finlande) | 3661971 |
| Hauteur nette du produit | 97 mm |
| Poids net du produit | 0.8 kg |
| Courant nominal (en pouces) | Main Circuit 40 A |
| Section transversale du câble | 2.5 ... 25 mm² |
| Code EAN de niveau 1 du colis | 6417019421896 |
| Quatrième pôle | Left Side |
| Numéro de tarif douanier | 85365080 |
| Unités de niveau 1 du colis | box 1 piece |
| Largeur du niveau d'emballage 1 | 240 mm |
| Quantité minimale de commande | 1 piece |
| Hauteur du niveau 1 du colis | 130 mm |
| Instructions et manuels | 1SCC311032M0203 |
| Tension de fonctionnement nominale | Main Circuit 690 V AC |
| Code de classification des objets | Q |
| Position des terminaux de ligne | Top In - Bottom Out, Bottom In - Top Out |
| Profondeur/longueur du filet du produit | 133 mm |
| Poids brut du colis de niveau 1 | 0.8 kg |
| Mécanisme de fonctionnement des commutateurs | 22 (Between the Poles) |
| Tension d'isolation nominale (Ui) | 1000 V |
| Déclaration de conformité - CE | 1SCC311129D2702 |
| Niveau d'emballage 1 Profondeur / Longueur | 120 mm |
| Fiche technique, Informations techniques | 1SCC311013C0201 |
| Code de catégorie granulaire IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 40 A |
| Puissance opérationnelle nominale AC-23A (Pe) | (220 ... 240 V) 11 kW |
| Loi sur le contrôle des substances toxiques (TSCA) | 1SCC011025D0201 |
| Courant nominal de fonctionnement AC-21A (Ie) | (500 V) 40 A |
| Courant nominal de fonctionnement AC-22A (Ie) | (500 V) 40 A |
| Courant nominal de fonctionnement AC-23A (Ie) | (500 V) 40 A |
| Tension de tenue aux impulsions nominale (Uimp) | 12 kV |
| Modèle de déclaration des minerais de conflit (CMRT) | 9AKK108467A5658 |
| Courant thermique conventionnel à l'air libre (Ith) | Θ = 40 °C 40 A |
| Courant de court-circuit conditionnel nominal (Inc) | (690 V) 80 kA |
| Courant de tenue de courte durée nominal à basse tension (Icw) | for 1 s 1 kiloampere rms |
Description du produit
OS40FD22000N1 SWITCH FUSE
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
