En stock Produit phare
1SDA068257R1

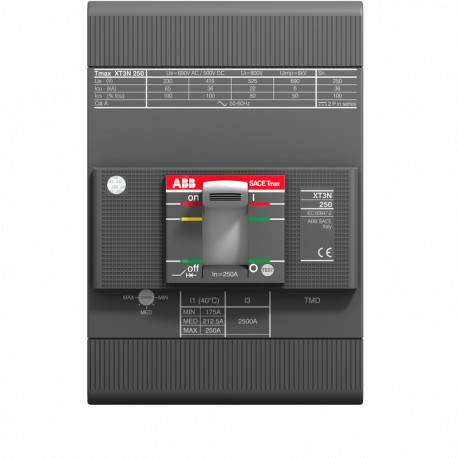

1SDA068257R1 ABB XT3N250 TMG R250 Im750 3P F F
$0.00USD
3624 en stock
Spécifications clés
:9AKK108468A7794
EAN:8015644021634
SCIP:a0036b54-7cee-4a96-a7ba-eb399a0810f6 Italy (IT)
ETIM 7:EC000228 - Power circuit-breaker for trafo/generator/installation protection
Informations sur le fournisseur
ABB
Produits : 44170
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 9AKK108468A7794 | |
| EAN | 8015644021634 |
| SCIP | a0036b54-7cee-4a96-a7ba-eb399a0810f6 Italy (IT) |
| ETIM 7 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| UNSPSC | 39120000 |
| eClass | V11.1 : 27370409 |
| Libérer | TMG |
| Version | F |
| Sous-type | XT3 |
| Date RoHS | NA |
| normes | IEC60947-2 |
| Perte de courant | at Rated Operating Conditions per Pole 17.8 W |
| Conformité RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Type actuel | AC/DC |
| Heures d'ouverture | CB with SOR 15 ms |
| Nom du produit | Moulded Case Circuit Breaker |
| Type de produit | Automatic Circuit Breaker |
| Type de libération | TM |
| Plage de réglage | 175...250 A |
| Type de terminal | Bolt |
| Catégorie DEEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificat GL | 1SDL000163R0094 |
| Certificat LR | 1SDL000163R0100 |
| Commander plusieurs | 1 piece |
| Certificat UL | No certification needed |
| Schéma de câblage | 1SDM000068R0001 |
| Nombre de pôles | 3 |
| SCIP simplifié | 10630e92-a496-464d-8e77-b6c8bb2fc9cf Germany (DE) |
| Certificat VDE | No certification needed |
| ABB EcoSolutions | Yes |
| Certificat ATEX | No certification needed |
| Informations RoHS | 9AKK108466A1424 |
| Diagramme dimensionnel | 1SDH000720R0100 |
| Type principal de produit | SACE Tmax XT |
| Largeur nette du produit | 105 mm |
| Déclaration REACH | 9AKK108466A1425 |
| Couple de serrage | 8 N·m |
| Hauteur nette du produit | 150 mm |
| Poids net du produit | 1.7 kg |
| Courant nominal (en pouces) | 250 A |
| Tension nominale (Ur) | 690 V |
| Dessins mécaniques | 1SDH000720R0100 |
| Code EAN de niveau 1 du colis | 8015644021634 |
| Fréquence nominale (f) | 50 / 60 Hz |
| Numéro de tarif douanier | 85362090 |
| Durabilité électrique | 120 cycles per hour |
| Durabilité mécanique | 240 cycles per hour |
| Unités de niveau 1 du colis | box 1 piece |
| Largeur du niveau d'emballage 1 | 155 mm |
| Quantité minimale de commande | 1 piece |
| Hauteur du niveau 1 du colis | 190 mm |
| Dessin dimensionnel CAO | 1SDH001295R0409 |
| Instructions de fin de vie | 9AKK108468A2350 |
| Instructions et manuels | 1SDH000720R0001 |
| Code de commande États-Unis et Canada | XT3NE3250NFF000XXX |
| Tournevis recommandé | Main Circuit M8 |
| Type de connexion terminale | Front |
| Informations environnementales | 9AKK108467A6707 |
| Tension de fonctionnement nominale | 690 V AC |
| Code de classification des objets | Q |
| Profondeur/longueur du filet du produit | 70 mm |
| Poids brut du colis de niveau 1 | 1.7 kg |
| Tension d'isolation nominale (Ui) | 800 V |
| Déclaration de conformité - CE | 9AKK106713A5530 |
| Objectif du groupe de déchets à mettre en décharge | UL 2799 Zero Waste To Landfill Validation available |
| Niveau d'emballage 1 Profondeur / Longueur | 155 mm |
| Niveau de performance en court-circuit | N |
| Capacité de raccordement du circuit principal | Busbar 85..192 mm² |
| Courant nominal ininterrompu (Iu) | 250 A |
| Fiche technique, Informations techniques | 1SDC210100D0206 |
| Loi sur le contrôle des substances toxiques (TSCA) | 9AKK108467A8326 |
| Type de disjoncteur à associer | Generator Protection |
| Tension de tenue aux impulsions nominale (Uimp) | 8 kV |
| Déclaration environnementale de produit (DEP) - EPD | 9AKK108468A2294 |
| Modèle de déclaration des minerais de conflit (CMRT) | 9AKK108467A5658 |
| Principes de conception circulaire Taux de recyclabilité | Design for Closing Resource Loops - Standard EN45555 -56.6 % |
| Pouvoir de coupure nominal en cas de court-circuit (Ics) | (220 V AC) 50 kA |
| Capacité de coupure ultime nominale en court-circuit (Icu) | (220 V AC) 50 kA |
| Réglage du courant de court-circuit instantané nominal (Ii) | 750 A |
Description du produit
XT3N 250 TMG 250-750 3p F F
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
