En stock Produit phare
3KC0434-2NE00-0AA0

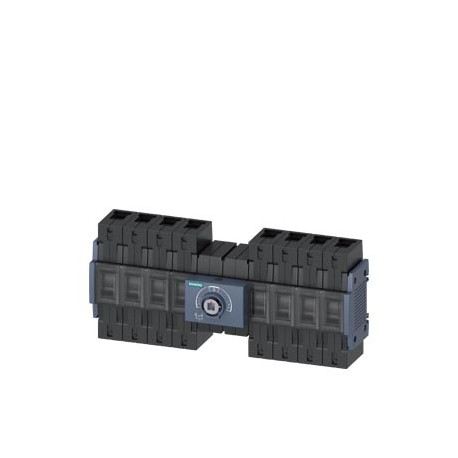

3KC0434-2NE00-0AA0 SIEMENS SENTRON, Transfer switching equipment 3KC, manually operated, MTSE, size: 2, 4-po..
$0.00USD
3409 en stock
Spécifications clés
:Value
EAN:4001869537481
UPC:Not available
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Value | |
| EAN | 4001869537481 |
| UPC | Not available |
| ETIM | 5 |
| Profondeur | 84.5 mm |
| Largeur | 309.6 mm |
| Hauteur | 126 mm |
| UNSPSC | 15 |
| eClass | 6 |
| Valeur I2t | |
| ● solide | 1x (2.5 ... 16 mm²) |
| Code de groupe | P360 |
| poids net | 2 650 g |
| Groupe de prix | 12S |
| ● maximum | 70 °C |
| ● minimum | -25 °C |
| Facteur Métal | None |
| ● échoué | 1x (10 ... 70 mm²) |
| Type de montage | Screw fixing and standard rail mounting 35 mm |
| Groupe de produits | 5380 |
| Classe de produits | B: return restricted, please contact your Siemens partner/contact |
| Unité de quantité | 1 Piece |
| Code des produits | 85365080 |
| Perte de puissance [W] | |
| Famille de produits | Basic Devices |
| Type d'appareil | fixed mounting |
| Poids net (kg) | 2,798 Kg |
| Puissance de fonctionnement | |
| nombre de pôles | 4 |
| ● Interrupteur principal | Yes |
| ● entraînement du moteur | No |
| ● valeur nominale | 1 000 V |
| Conception de la poignée | without |
| Pays d'origine | China |
| Courant de fonctionnement | |
| Tension de fonctionnement | |
| position de montage | any |
| ● interrupteur de sécurité | Yes |
| Courant continu | |
| Tension d'isolation | |
| LKZ_FDB/ CatalogID | LV10 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SENTRON |
| Degré de pollution | 3 |
| Dimensions de l'emballage | 126,00 x 310,00 x 85,00 |
| Description du produit | SENTRON, Transfer switching equipment 3KC, manually operated, MTSE, size: 2, 4-pole, Iu: 160 A, Ue AC: 415 V, Ie at AC-33 B at 415 V: 160 A, Ie at AC-23 A at 690 V: 125 A, screw and standard mounting rail on 35 mm, front operating mechanism, central, without handle, box terminal |
| Désignation du produit | 3KC transfer switching equipment |
| Classe de protection IP | IP20 |
| Adaptabilité à l'utilisation | |
| ● Déclencheur de tension | No |
| catégorie de surtension | III |
| Conception du produit | manually operated |
| ● pour barre omnibus en cuivre | 1x (3x14 mm²) |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| ● interrupteur sectionneur | Yes |
| Approbation générale du produit | Declaration of Conformity |
| Verrouillable (EF006281) | false |
| ● Interrupteur d'arrêt d'urgence | Yes |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Nombre de pôles (EF001391) | 4 |
| Caractéristiques du produit / verrouillage | No |
| Dimension de l'interrupteur sectionneur | 2 |
| Délai de livraison standard départ usine | 5 Day/Days |
| Surcharge pour matières premières | None |
| ● à 40 °C / valeur nominale | 160 A |
| ● à 45 °C / valeur nominale | 160 A |
| ● à 50 °C / valeur nominale | 160 A |
| ● à 55 °C / valeur nominale | 160 A |
| ● à 60 °C / valeur nominale | 160 A |
| ● à 65 °C / valeur nominale | 160 A |
| ● à 70 °C / valeur nominale | 160 A |
| Unité de mesure de la taille de l'emballage | MM |
| Extension de produit / optionnelle | |
| Nombre de commutateurs (EF005586) | - |
| Type de mécanisme d'entraînement | Front operating mechanism |
| ● Interrupteur de maintenance/réparation | Yes |
| Construction du dispositif (EF008240) | Built-in device fixed built-in technique |
| Dimensions du produit (L x l x H) | Not available |
| Entraînement moteur en option (EF007386) | false |
| Courant de fonctionnement / valeur nominale | 160 A |
| Élément de contrôle de couleur (EF007167) | - |
| Conception du mécanisme de fonctionnement | Without handle |
| Entraînement moteur intégré (EF006697) | false |
| Version en tant que commutateur principal (EF006981) | true |
| ● Type de montage / montage sur rail | Yes |
| Tension de fonctionnement nominale (EF001435) | - |
| Type d'élément de commande (EF006976) | None |
| Puissance de commutation à 400 V (EF009166) | - |
| Version avec interrupteur de sécurité (EF006985) | true |
| Déclenchement de tension optionnel (EF007491) | false |
| Température ambiante / pendant le stockage | |
| Extension de produit / Interrupteur auxiliaire | Yes |
| Numéro d'article (Numéro destiné au marché) | 3KC0434-2NE00-0AA0 |
| Courant permanent nominal Iu (EF001389) | 160.0 |
| ● en courant alternatif / à 50/60 Hz / valeur nominale | 415 V |
| ● à AC-21 / à 500 V / valeur nominale | 160 A |
| ● à AC-21 / à 690 V / valeur nominale | 160 A |
| Température ambiante / pendant le fonctionnement | |
| Degré de protection (NEMA) (EF011959) | Other |
| Convient pour un montage au sol (EF007243) | FALSE |
| Version avec inverseur (EF009408) | - |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| ● Indice de protection IP / sur la face avant | IP20 |
| Courant de fonctionnement / en courant alternatif / valeur nominale | 160 A |
| ● à 415 V / par fusible gG / valeur nominale | 100 kA |
| ● à 21 A CA / à 415 V / valeur nominale | 160 A |
| ● à 22 A CA / à 415 V / valeur nominale | 160 A |
| ● à 22 A CA / à 500 V / valeur nominale | 160 A |
| ● à 22 A CA / à 690 V / valeur nominale | 160 A |
| ● à 23 A CA / à 415 V / valeur nominale | 160 A |
| ● à 23 A CA / à 500 V / valeur nominale | 160 A |
| ● à 23 A CA / à 690 V / valeur nominale | 125 A |
| ● à AC-31 B / à 415 V / valeur nominale | 160 A |
| ● à AC-32 B / à 415 V / valeur nominale | 160 A |
| ● à AC-33 B / à 415 V / valeur nominale | 160 A |
| ● à AC-35 B / à 400 V / valeur nominale | 160 A |
| courant de fuite / avec interrupteur fermé | |
| ● à AC-33 iB / à 415 V / valeur nominale | 160 A |
| Type de mécanisme d'entraînement / entraînement du moteur | No |
| ● Code de référence / selon DIN EN 81346-2 | Q |
| ● Code de référence / selon DIN EN 61346-2 | Q |
| Position / du mécanisme de commande de l'interrupteur | in center |
| Type de sections transversales des conducteurs connectables | |
| Tension de fonctionnement nominale maximale Ue AC (EF007355) | 415 |
| Convient pour un montage frontal à 4 trous (EF007247) | false |
| Convient pour un montage central avant (EF007248) | false |
| Convient pour un montage intermédiaire (EF007264) | true |
| Nombre de contacts CO / pour les contacts auxiliaires | 8 |
| Nombre de contacts NC / pour les contacts auxiliaires | 0 |
| Nombre de contacts NO / pour les contacts auxiliaires | 0 |
| ● finement briné / avec traitement final du cœur | 1x (2.5 ... 70 mm²) |
| Puissance de fonctionnement nominale à AC-3, 400 V (EF001364) | - |
| Degré de protection (IP), face avant (EF003118) | IP20 |
| Puissance de fonctionnement nominale à AC-23, 400 V (EF007027) | 90.0 |
| ● du fusible / à 415 V / maximum admissible | 223 005 A²·s |
| ● du fusible / à 500 V / maximum admissible | 223 005 A²·s |
| Courant de tenue de courte durée nominal lcw (EF007050) | 4.0 |
| Version avec installation d'arrêt d'urgence (EF006959) | true |
| Version en tant que commutateur de maintenance/service (EF006986) | true |
| Courant de fonctionnement / du fusible en amont / valeur nominale | 160 A |
| Courant permanent nominal à AC-21, 400 V (EF009165) | 160 |
| Courant permanent nominal à AC-23, 400 V (EF011777) | - |
| ● du fusible aM / à 690 V / tension maximale admissible | 235 000 A²·s |
| ● du fusible gG / à 690 V / tension maximale admissible | 226 005 A²·s |
| Courant de court-circuit nominal conditionné Iq (EF001444) | - |
| ● à 23 A CA / à 400 V / à 50/60 Hz / valeur nominale | 90 kW |
| ● à 23 A CA / à 690 V / à 50/60 Hz / valeur nominale | 110 kW |
| ● avec courant thermique nominal conventionnel / par pôle | 7 W |
| Convient pour l'installation sur tableau de distribution (EF007262) | true |
| Nombre de contacts CO connectés / pour les contacts auxiliaires | 0 |
| Nombre de contacts NC connectés / pour contacts auxiliaires | 0 |
| Nombre de contacts NO connectés / pour contacts auxiliaires | 0 |
| Type de connexion électrique du circuit principal (EF006819) | Frame clamp |
| ● avec courant thermique nominal conventionnel / par appareil | 28 W |
| ● Type de montage / montage frontal avec fixation à 4 trous | No |
| ● Type de montage / montage frontal avec fixation centrale | No |
| ● Type de raccordement électrique / pour circuit de courant principal | box terminal |
| ● à 500 V / par fusible gG / selon IEC 60947-3 / valeur nominale | 100 kA |
| ● à 690 V / par fusible gG / selon IEC 60947-3 / valeur nominale | 65 kA |
| Nombre de contacts auxiliaires en tant que contact inverseur (EF003531) | 8 |
| ● à 415 V / par fusible gG / selon IEC 60947-6-1 / valeur nominale | 100 kA |
| Nombre de contacts auxiliaires normalement ouverts (EF001376) | 0 |
| Courant de court-circuit conditionnel / avec protection par fusible côté ligne | |
| Nombre de contacts auxiliaires normalement fermés (EF001377) | 0 |
| courant de fuite / du fusible / à 500 V / maximum admissible | 18 005 A |
| ● pour interrupteur combiné + fusible / à 500 V / tension maximale admissible | 17 900 A |
| Type de sections transversales de conducteurs raccordables / pour conducteurs en cuivre | |
| Type de sections de conducteurs connectables / avec barre omnibus flexible | 3x (0.8x14 mm²) |
| Pouvoir de fermeture du courant de court-circuit (Icm) / pour interrupteur-sectionneur | |
| courant de fuite / du fusible aM / à 690 V / maximum admissible | 16 700 A |
| courant de fuite / du fusible gG / à 690 V / maximum admissible | 16 005 A |
| ● à 690 V / pour interrupteur combiné + fusible aM / maximum admissible | 17 600 A |
| ● à 690 V / pour interrupteur combiné + fusible gG / maximum admissible | 18 700 A |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 21.01.2016 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| ● avec interrupteur fermé / pour interrupteur combiné + fusible / à 415 V / maximum | 135 600 A²·s |
| ● avec interrupteur fermé / pour interrupteur combiné + fusible / à 500 V / maximum | 135 600 A²·s |
| ● Indice de protection IP / avec interrupteur fermé / avec couvercle ou cache-cosses | IP20 |
| ● pour la valeur nominale du courant / en courant alternatif / à chaud / par pôle | 7 W |
| ● avec interrupteur fermé / à 690 V / pour interrupteur combiné + fusible aM / maximum | 201 200 A²·s |
| ● avec interrupteur fermé / à 690 V / pour interrupteur combiné + fusible gG / maximum | 178 300 A²·s |
| Homologation générale du produit Déclaration de conformité Homologation d'expédition Divers | General Product Approval |
| ● à 690 V CA / sans fusible / selon IEC 60947-3 / valeur nominale / minimum | 12 kA |
| Durée de vie mécanique (cycles de commutation) / pour la séquence de fonctions OIO / typique | 15 000 |
| ● à 415 V CA / sans fusible / selon IEC 60947-6-1 / valeur nominale / minimum | 17 kA |
| Version avec affichage / pour indicateur de position de l'interrupteur mécanisme de commande rotatif de couplage de porte | I ON- O OFF- II ON |
Description du produit
TRANSF SWITCH. MANUAL MTSE, TAM. 2, 160A, 4 POLES FRONT ACCONAMIENTO BASE UNIT WITHOUT HANDLE BOX TERMINALS. Cancelations and returns limited. Consult conditions.
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
