3KD4642-0QE10-0

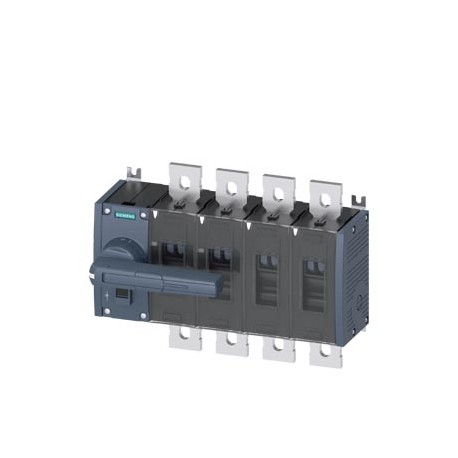

3KD4642-0QE10-0 SIEMENS Switch disconnector 630 A, Size 4, 4-pole Front operating mechanism left Complete un..
$0.00USD
3291 en stock
Spécifications clés
:Confirmation
EAN:4001869473123
UPC:Not available
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Confirmation | |
| EAN | 4001869473123 |
| UPC | Not available |
| ETIM | 5 |
| profondeur | 166.5 mm |
| largeur | 320 mm |
| UNSPSC | 15 |
| eClass | 6 |
| hauteur | 235 mm |
| Valeur I2t | |
| Code de groupe | P360 |
| poids net | 9 200 g |
| ● maximum | 70 °C |
| ● minimum | -25 °C |
| Facteur Métal | LOA----- |
| Date : 5 novembre 2022 | |
| Groupe de produits | 5378 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| Code des produits | 85365080 |
| Famille de produits | Basic Devices |
| perte de puissance [W] | |
| type d'appareil | fixed mounting |
| Poids net (kg) | 9,200 Kg |
| nombre de pôles | 4 |
| puissance de fonctionnement | |
| ● interrupteur principal | Yes |
| ● entraînement du moteur | No |
| ● valeur nominale | 1 000 V |
| méthode de fixation | screw fixing |
| ● sur le devant | IP00 |
| Pays d'origine | China |
| position de montage | any |
| composant du produit | |
| ● Montage sur rail | No |
| ● interrupteur de sécurité | Yes |
| LKZ_FDB/ CatalogID | LV10.1 |
| Quantité d'emballage | 1 |
| tension d'isolation | |
| nom de marque du produit | SENTRON |
| ● indicateur de trajet | No |
| Dimensions de l'emballage | 258,00 x 343,00 x 212,00 |
| Description du produit | Switch disconnector 630 A, Size 4, 4-pole Front operating mechanism left Complete unit with direct operating mechanism gray flat terminal |
| degré de pollution | 3 |
| courant opérationnel | |
| désignation du produit | 3KD switch disconnector |
| classe de protection IP | IP00 |
| aptitude à l'utilisation | |
| ● Déclencheur de tension | No |
| catégorie de surtension | IV |
| conception du produit | Switch |
| ● pour barre omnibus en cuivre | '1 x (40 x 10 mm²), 2 x (40 x 5 mm²) |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| ● à courant alternatif / valeur nominale | 630 A |
| ● échoué / avec cosse | 1x (25 ... 240 mm²), 2x (25 ... 240 mm²) |
| ● interrupteur sectionneur | Yes |
| Approbation générale du produit | Declaration of Conformity |
| Verrouillable (EF006281) | true |
| ● Interrupteur d'arrêt d'urgence | No |
| ● Déclenchement en cas de sous-tension | No |
| Déclaration de conformité | Marine / Shipping |
| ● Fixation avant à 4 trous | No |
| ● à 23 A CA / à 690 V | 1 000 |
| ● à 23 A CC / à 440 V | 1 000 |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Nombre de pôles (EF001391) | 4 |
| Délai de livraison standard départ usine | 5 Day/Days |
| Surcharge pour matières premières | None |
| Caractéristiques du produit / verrouillage | Yes |
| taille de l'interrupteur-sectionneur | 4 |
| ● à 35 °C / valeur nominale | 630 A |
| ● à 40 °C / valeur nominale | 630 A |
| ● à 45 °C / valeur nominale | 630 A |
| ● à 50 °C / valeur nominale | 630 A |
| ● à 55 °C / valeur nominale | 630 A |
| ● à 60 °C / valeur nominale | 630 A |
| ● à 65 °C / valeur nominale | 630 A |
| ● à 70 °C / valeur nominale | 630 A |
| Unité de mesure de la taille de l'emballage | MM |
| Déclaration de conformité du Royaume-Uni | |
| extension de produit / optionnelle | |
| Nombre de commutateurs (EF005586) | - |
| type de mécanisme d'entraînement | Front operating mechanism |
| ● Interrupteur de maintenance/réparation | Yes |
| Construction du dispositif (EF008240) | Built-in device fixed built-in technique |
| Entraînement moteur en option (EF007386) | false |
| conception de l'élément d'actionnement | Long rotary knob |
| Élément de contrôle de couleur (EF007167) | Grey |
| Entraînement moteur intégré (EF006697) | false |
| Version en tant que commutateur principal (EF006981) | true |
| courant de fonctionnement / valeur nominale | 630 A |
| Tension de fonctionnement nominale (EF001435) | - |
| Type d'élément de commande (EF006976) | Long turning handle |
| Puissance de commutation à 400 V (EF009166) | 355.0 |
| Version avec interrupteur de sécurité (EF006985) | true |
| Déclenchement de tension optionnel (EF007491) | false |
| température ambiante / pendant le stockage | |
| extension de produit / interrupteur auxiliaire | Yes |
| ● à 20 A CA / à 1 000 V / maximum | 630 A |
| ● à 22 A CA / à 1 000 V / maximum | 630 A |
| Numéro d'article (Numéro destiné au marché) | 3KD4642-0QE10-0 |
| Courant permanent nominal Iu (EF001389) | 630.0 |
| Degré de protection (NEMA) (EF011959) | - |
| Convient pour un montage au sol (EF007243) | FALSE |
| Version avec inverseur (EF009408) | false |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| température ambiante / pendant le fonctionnement | |
| résistance à la surtension / valeur nominale | 12 kV |
| endurance électrique (cycles de commutation) | |
| ● à 500 V / par fusible gG / valeur nominale | 100 kA |
| ● à 690 V / par fusible gG / valeur nominale | 100 kA |
| ● à 21 A CA / à 500 V / valeur nominale | 630 A |
| ● à 21 A CA / à 690 V / valeur nominale | 630 A |
| ● à 22 A CA / à 400 V / valeur nominale | 630 A |
| ● à 22 A CA / à 500 V / valeur nominale | 630 A |
| ● à 22 A CA / à 690 V / valeur nominale | 630 A |
| ● à 23 A CA / à 400 V / valeur nominale | 630 A |
| ● à 23 A CA / à 500 V / valeur nominale | 630 A |
| ● à 23 A CA / à 690 V / valeur nominale | 630 A |
| courant de fonctionnement / en courant continu / valeur nominale | 630 A |
| ● Montage frontal avec fixation centrale | No |
| type de mécanisme d'entraînement / entraînement du moteur | No |
| position / du mécanisme de fonctionnement de l'interrupteur | at the left end |
| type de sections transversales de conducteurs connectables | |
| Tension de fonctionnement nominale maximale Ue AC (EF007355) | 690 |
| Convient pour un montage frontal à 4 trous (EF007247) | false |
| Convient pour un montage central avant (EF007248) | false |
| Convient pour un montage intermédiaire (EF007264) | false |
| ● Déclenchement par sous-tension avec contact principal | No |
| ● sans fusible / valeur nominale / minimum | 80 kA |
| nombre de contacts CO / pour les contacts auxiliaires | 0 |
| nombre de contacts NC / pour les contacts auxiliaires | 8 |
| nombre de contacts NO / pour les contacts auxiliaires | 8 |
| Puissance de fonctionnement nominale à AC-3, 400 V (EF001364) | - |
| Degré de protection (IP), face avant (EF003118) | IP00 |
| Puissance de fonctionnement nominale à AC-23, 400 V (EF007027) | 355.0 |
| tension de fonctionnement / avec des chemins de courant en série | |
| ● du fusible / à 500 V / maximum admissible | 5 400 005 A²·s |
| ● multibrins / avec cosse / selon DIN 46235 | 1x (25 ... 240 mm²), 2x (25 ... 240 mm²) |
| Courant de tenue de courte durée nominal lcw (EF007050) | - |
| Version avec installation d'arrêt d'urgence (EF006959) | false |
| Version en tant que commutateur de maintenance/service (EF006986) | true |
| Courant permanent nominal à AC-21, 400 V (EF009165) | 630 |
| Courant permanent nominal à AC-23, 400 V (EF011777) | - |
| ● du fusible gG / à 690 V / tension maximale admissible | 3 760 005 A²·s |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 12S / 1CL |
| durée de vie mécanique (cycles de commutation) / typique | 8 000 |
| ● avec un degré de pollution 2 / à courant continu / valeur nominale | 440 V / 3 |
| ● avec un degré de pollution 3 / à courant continu / valeur nominale | 440 V / 3 |
| Courant de court-circuit nominal conditionné Iq (EF001444) | - |
| ● avec interrupteur fermé / avec couvercle ou cache-cosse de câble | IP20 |
| ● avec courant thermique nominal conventionnel / par pôle | 17 W |
| Convient pour l'installation sur tableau de distribution (EF007262) | false |
| Type de connexion électrique du circuit principal (EF006819) | Other |
| nombre de contacts CO connectés / pour les contacts auxiliaires | 0 |
| nombre de contacts NC connectés / pour contacts auxiliaires | 0 |
| nombre de contacts NO connectés / pour les contacts auxiliaires | 0 |
| type de connexion électrique / pour circuit de courant principal | flat connector |
| ● avec courant thermique nominal conventionnel / par appareil | 68 W |
| ● à 415 V / par disjoncteur à boîtier moulé / valeur nominale | 65 kA |
| ● à 440 V CC / sans fusible / valeur nominale / minimum | 42.6 kA |
| ● à 1000 V CA / sans fusible / valeur nominale / minimum | 80 kA |
| ● du fusible gG/aM SITOR / à 1000 V / maximum admissible | 520 000 A²·s |
| Nombre de contacts auxiliaires en tant que contact inverseur (EF003531) | 0 |
| courant continu / du fusible en amont / à 1000 V / valeur nominale | 1 000 A |
| Nombre de contacts auxiliaires normalement ouverts (EF001376) | 8 |
| Version d'affichage / pour la commande manuelle de l'indicateur de position du commutateur | ON-OFF-TEST |
| Nombre de contacts auxiliaires normalement fermés (EF001377) | 8 |
| courant de court-circuit conditionnel / avec protection par fusible côté ligne | |
| courant de fuite / du fusible / à 500 V / maximum admissible | 118 000 A |
| types de sections transversales de conducteurs connectables / pour conducteurs en cuivre | |
| courant de fuite / du fusible gG / à 690 V / maximum admissible | 90 600 A |
| pouvoir de fermeture du courant de court-circuit (Icm) / pour interrupteur-sectionneur | |
| type de sections transversales de conducteurs raccordables / pour conducteur en aluminium | |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 24.11.2009 |
| ● du disjoncteur à boîtier moulé / à 415 V / maximum admissible | 16 000 000 A²·s |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| courant continu / du fusible en amont / à 500 V et 690 V / valeur nominale | 1 000 A |
| ● pour la valeur nominale du courant / en courant alternatif / à chaud / par pôle | 17 W |
| courant de fuite / du fusible gG/aM SITOR / à 1000 V / maximum admissible | 43 000 A |
| courant continu / du disjoncteur boîtier moulé en amont / à 415 V / valeur nominale | 1 000 A |
| ● avec interrupteur fermé / à 1000 V / pour interrupteur combiné + fusible SITOR +gG/aM / maximum | 647 250 A²·s |
| courant de fuite / du disjoncteur à boîtier moulé / à 415 V / maximum admissible | 72 500 A |
| Courant de tenue de courte durée (Icw) / à 1000 V CA/440 V CC / limité à 1 s / valeur nominale | 30 kA |
| Surtension en pourcentage / par rapport à la tension de fonctionnement / en courant alternatif / à 400, 500, 690 V / à 50/60 Hz | 10 % |
| Approbation générale du produitDéclaration de conformitéConfirmationDiversDéclaration de conformitéMarine / Transport maritimeAutreDéclaration de conformité Royaume-UniDivers | General Product Approval |
Description du produit
SWITCH-DISCONNECTOR 630A, SIZE 4, 4 POLES ACCTO. FRONT TO LEFT. COMPLETE UNIT WITH ACCTO. FULL, GREY FLAT CONNECTION
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
