3KF5363-0LF11-8AA1

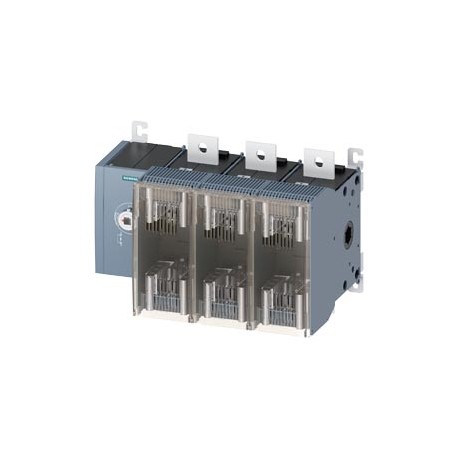

3KF5363-0LF11-8AA1 SIEMENS Switch disconnector with fuse 630A, size 5, 3-pole LV HRC-fuse Sz. 3 and 2 Fronto..
$0.00USD
3575 en stock
Spécifications clés
:
EAN:4001869570174
UPC:Not available
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EAN | 4001869570174 |
| UPC | Not available |
| ETIM | 5 |
| profondeur | 262 mm |
| largeur | 395 mm |
| eClass | 6 |
| hauteur | 270 mm |
| Valeur I2t | |
| Code de groupe | P360 |
| poids net | 15 150 g |
| système de fusibles | LV HRC fuse |
| ● maximum | 75 N·m |
| ● minimum | 50 N·m |
| Confirmation | |
| Date 5/6/2022 | |
| Facteur Métal | LAO----- |
| Groupe de produits | 5379 |
| Classe de produits | B: return restricted, please contact your Siemens partner/contact |
| Unité de quantité | 1 Piece |
| Code des produits | 85365080 |
| Famille de produits | SENTRON 3KF Switch Disconnectors with Fuses |
| perte de puissance [W] | |
| Poids net (kg) | 17,160 Kg |
| nombre de pôles | 3 |
| ● interrupteur principal | Yes |
| ● entraînement du moteur | No |
| conception de la poignée | Without |
| méthode de fixation | floor mounting |
| fonction du produit | |
| ● sur le devant | IP00 |
| Pays d'origine | China |
| position de montage | any |
| taille du fusible | NH2, NH3 |
| ● Montage sur rail | No |
| ● interrupteur de sécurité | Yes |
| LKZ_FDB/ CatalogID | LV10 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SENTRON |
| variations de produit | 3KF SIVACON |
| Dimensions de l'emballage | 500,00 x 320,00 x 320,00 |
| Description du produit | Switch disconnector with fuse 630A, size 5, 3-pole LV HRC-fuse Sz. 3 and 2 Frontoperatingmechanism left Basic device without handle flat terminal specific SIVACON part number |
| courant opérationnel | |
| classe de protection IP | IP00 |
| aptitude à l'utilisation | |
| ● surveillance des fusibles | Yes |
| catégorie de surtension | IV |
| conception du produit | 3KF switch disconnector with fuses |
| ● pour barre omnibus en cuivre | 1x (50 x 10 mm²) |
| direction d'actionnement | from the front |
| ● capacité de verrouillage | Yes |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| ● à courant alternatif / valeur nominale | 630 A |
| ● interrupteur sectionneur | Yes |
| Approbation générale du produit | Declaration of Conformity |
| ● Interrupteur d'arrêt d'urgence | Yes |
| Déclaration de conformité | Marine / Shipping |
| ● Fixation avant à 4 trous | No |
| ● à 23 A CA / à 440 V | 1 500 |
| ● à 23 A CA / à 690 V | 1 000 |
| ● à 23 A CC / à 440 V | 1 000 |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Caractéristiques du produit / scellable | Yes |
| taille du lien de déconnexion | 3 and 2 |
| Délai de livraison standard départ usine | 12 Day/Days |
| Surcharge pour matières premières | None |
| Caractéristiques du produit / verrouillage | No |
| taille de l'interrupteur-sectionneur | 5 |
| ● à 35 °C / valeur nominale | 630 A |
| ● à 40 °C / valeur nominale | 630 A |
| ● à 45 °C / valeur nominale | 630 A |
| ● à 50 °C / valeur nominale | 630 A |
| ● à 55 °C / valeur nominale | 630 A |
| ● à 60 °C / valeur nominale | 630 A |
| ● à 65 °C / valeur nominale | 560 A |
| ● à 70 °C / valeur nominale | 560 A |
| Unité de mesure de la taille de l'emballage | MM |
| Déclaration de conformité du Royaume-Uni | |
| extension de produit / optionnelle | |
| ● Interrupteur de maintenance/réparation | Yes |
| conception de l'élément d'actionnement | without |
| courant de fonctionnement / valeur nominale | 630 A |
| température ambiante / pendant le stockage | |
| extension de produit / interrupteur auxiliaire | Yes |
| ● du fusible / par fusible / maximum | 48 W |
| Numéro d'article (Numéro destiné au marché) | 3KF5363-0LF11-8AA1 |
| ● Surveillance de la protection contre les surtensions | No |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| température ambiante / pendant le fonctionnement | |
| résistance à la surtension / valeur nominale | 12 kV |
| endurance électrique (cycles de commutation) | |
| ● à 500 V / par fusible gG / valeur nominale | 100 kA |
| ● à 690 V / par fusible gG / valeur nominale | 80 kA |
| ● à 21 A CA / à 500 V / valeur nominale | 630 A |
| ● à 21 A CA / à 690 V / valeur nominale | 630 A |
| ● à DC-21 A / à 220 V / valeur nominale | 630 A |
| ● Composant du produit / déclencheur de tension | No |
| courant de fuite / avec interrupteur fermé | |
| courant de fonctionnement / en courant continu / valeur nominale | 630 A |
| ● Montage frontal avec fixation centrale | No |
| type de mécanisme d'entraînement / entraînement du moteur | No |
| type de sections transversales de conducteurs connectables | |
| ● Composant du produit / Déclenchement en cas de sous-tension | No |
| couple de serrage / avec bornes à vis | |
| nombre de contacts CO / pour les contacts auxiliaires | 0 |
| nombre de contacts NC / pour les contacts auxiliaires | 8 |
| nombre de contacts NO / pour les contacts auxiliaires | 8 |
| ● à DC-21 A / à 440 V / valeur nominale / remarque | 630 A |
| ● à DC-22 A / à 220 V / valeur nominale / remarque | 630 A |
| ● à DC-22 A / à 440 V / valeur nominale / remarque | 630 A |
| ● à DC-23 A / à 220 V / valeur nominale / remarque | 630 A |
| ● à DC-23 A / à 440 V / valeur nominale / remarque | 630 A |
| ● Surveillance des défaillances de fonctionnement/phase du produit | No |
| tension de fonctionnement / avec des chemins de courant en série | |
| ● du fusible / à 500 V / maximum admissible | 10 400 000 A²·s |
| ● multibrins / avec cosse / selon DIN 46234 | 1x (25 ... 240 mm²), 2x (25 ... 240 mm²) |
| ● multibrins / avec cosse / selon DIN 46235 | 1x (25 ... 300 mm²), 2x (25 ... 300 mm²) |
| tension de fonctionnement / en courant alternatif / valeur nominale / maximum | 690 V |
| ● du fusible aM / à 690 V / tension maximale admissible | 7 000 000 A²·s |
| ● du fusible gG / à 690 V / tension maximale admissible | 7 000 000 A²·s |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 12S / 1DL |
| durée de vie mécanique (cycles de commutation) / typique | 6 000 |
| ● avec un degré de pollution 2 / à courant continu / valeur nominale | 440 / 3 |
| ● avec un degré de pollution 3 / à courant continu / valeur nominale | 440 / 3 |
| Puissance de fonctionnement / à 23 A CA / à 500 V / valeur nominale | 400 kW |
| ● avec interrupteur fermé / avec couvercle ou cache-cosse de câble | IP20 |
| ● avec courant thermique nominal conventionnel / par pôle | 40 W |
| nombre de contacts CO connectés / pour les contacts auxiliaires | 0 |
| nombre de contacts NC connectés / pour contacts auxiliaires | 0 |
| nombre de contacts NO connectés / pour les contacts auxiliaires | 0 |
| type de connexion électrique / pour circuit de courant principal | flat connector |
| ● avec courant thermique nominal conventionnel / par appareil | 120 W |
| disposition des connecteurs électriques / pour circuit de courant principal | Top and bottom |
| ● Composant du produit / déclencheur à sous-tension avec contact principal | No |
| courant de court-circuit conditionnel / avec protection par fusible côté ligne | |
| courant de fuite / du fusible / à 500 V / maximum admissible | 77 400 A |
| ● pour interrupteur combiné + fusible / à 400 V / tension maximale admissible | 58 500 A |
| ● pour interrupteur combiné + fusible / à 500 V / tension maximale admissible | 62 900 A |
| types de sections transversales de conducteurs connectables / pour conducteurs en cuivre | |
| courant de fuite / du fusible aM / à 690 V / maximum admissible | 77 400 A |
| courant de fuite / du fusible gG / à 690 V / maximum admissible | 77 400 A |
| ● à 690 V / pour interrupteur combiné + fusible aM / maximum admissible | 46 590 A |
| ● à 690 V / pour interrupteur combiné + fusible gG / maximum admissible | 46 590 A |
| ● avec courant thermique nominal conventionnel / sans fusible / par pôle | 40 W |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 24.01.2019 |
| ● avec courant thermique nominal conventionnel / sans fusible / par appareil | 120 W |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| ● avec interrupteur fermé / pour interrupteur combiné + fusible / à 400 V / maximum | 4 100 000 A²·s |
| ● avec interrupteur fermé / pour interrupteur combiné + fusible / à 500 V / maximum | 4 100 000 A²·s |
| ● pour la valeur nominale du courant / en courant alternatif / à chaud / par pôle | 40 W |
| ● avec interrupteur fermé / à 690 V / pour interrupteur combiné + fusible gG / maximum | 2 050 000 A²·s |
| Courant de tenue de courte durée (Icw) / à 690 V CA / 440 V CC / limité à 1 s / valeur nominale | 22 kA |
| Type de sections transversales de conducteurs connectables / pour conducteur en aluminium / multibrins / avec cosse | 1x (25 ... 300 mm²), 2x (25 ... 300 mm²) |
| Pouvoir de coupure en court-circuit (Icm) / pour interrupteur-sectionneur / à 690 V CA/440 V CC / sans fusible / valeur nominale / minimum | 44 kA |
| Approbation générale du produitDéclaration de conformitéConfirmationDiversDéclaration de conformitéMarine / Transport maritimeAutreDéclaration de conformité Royaume-UniDivers | General Product Approval |
Description du produit
Disconnector switch with fuse 630 A, size 5, 3 poles for fuse NH tam. 3 and 2 Left front drive base unit without lever flat connection, specific module SIVACON. Cancelations and returns limited. Consu
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
