3KL5240-1AG01

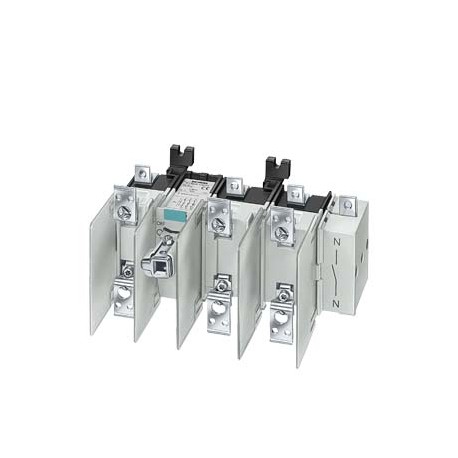

3KL5240-1AG01 SIEMENS Switch disconnector with fuse in new design Iu 125 A, Ue 690 V, 4-pole for BS88 fuse f..
$0.00USD
4043 en stock
Spécifications clés
:Value
EAN:4011209470446
UPC:Not available
ETIM:4
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Value | |
| EAN | 4011209470446 |
| UPC | Not available |
| ETIM | 4 |
| Profondeur | 143 mm |
| Notes | Sucessor:3KF2412-0MF11, different dimensions, some deviating technical values. |
| Largeur | 215 mm |
| Hauteur | 106 mm |
| UNSPSC | 14 |
| eClass | 6 |
| version | Basic version without handle |
| ● 400 V | 100 kA |
| ● 500 V | 100 kA |
| Code de groupe | P360 |
| Type de conception | For mounting and installation |
| Système de fusibles | fuses according to BS 88 |
| Groupe de prix | 12S |
| ● maximum | 55 °C |
| ● minimum | -25 °C |
| Facteur Métal | LAO----- |
| Type de montage | fixed mounted |
| Groupe de produits | 5853 |
| Classe de produits | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unité de quantité | 1 Piece |
| Code des produits | 85362090 |
| Famille de produits | Not available |
| Poids net (kg) | 2,161 Kg |
| Puissance de fonctionnement | |
| nombre de pôles | 4 |
| type de tension | AC/DC |
| Pays d'origine | Germany |
| Tension de fonctionnement | |
| position de montage | any |
| LKZ_FDB/ CatalogID | LV10.1 |
| Date d'entrée en vigueur du PLM | Product phase-out since: 31.08.2018 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SENTRON |
| Dimensions de l'emballage | 183,00 x 268,00 x 199,00 |
| Description du produit | Switch disconnector with fuse in new design Iu=125 A, Ue = 690 V, 4-pole for BS88 fuse form A2/A3 basic version without 8UC6 handle and shaft 4th pole selectable, without fuse |
| Désignation du produit | Switch disconnector |
| Classe de protection IP | IP00 |
| Conception du produit | With 3KL fuses |
| ● AC-21 A / à 400 V | 125 A |
| ● AC-21 A / à 500 V | 125 A |
| ● AC-21 B / à 400 V | 125 A |
| ● AC-21 B / à 500 V | 125 A |
| ● AC-22 A / à 400 V | 125 A |
| ● AC-22 A / à 500 V | 125 A |
| ● AC-22 B / à 400 V | 125 A |
| ● AC-22 B / à 500 V | 125 A |
| ● bloqués / maximum | 70 mm² |
| Cycle de vie du produit (PLM) | PM400:Phase Out Started |
| ● à courant continu / valeur nominale | 440 V |
| Verrouillable (EF006281) | true |
| Déclaration de conformité | Test Certificates |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Nombre de pôles (EF001391) | 4 |
| Taille du lien de déconnexion | Form A2/A3 |
| certificat d'aptitude | CE |
| Caractéristiques du produit / verrouillage | Yes |
| Délai de livraison standard départ usine | 15 Day/Days |
| Surcharge pour matières premières | None |
| Unité de mesure de la taille de l'emballage | MM |
| Nombre de commutateurs (EF005586) | - |
| Construction du dispositif (EF008240) | Built-in device fixed built-in technique |
| Dimensions du produit (L x l x H) | Not available |
| Entraînement moteur en option (EF007386) | false |
| Courant de fonctionnement / valeur nominale | 125 A |
| Courant continu / valeur nominale | 125 A |
| Tension d'isolement / valeur nominale | 1 000 V |
| Type de connexion, circuit principal | flat pad connection, M6 |
| Élément de contrôle de couleur (EF007167) | - |
| Conception du mécanisme de fonctionnement | manual operating mechanism |
| Entraînement moteur intégré (EF006697) | false |
| Version en tant que commutateur principal (EF006981) | true |
| ● Type de montage / montage sur rail | No |
| Tension de fonctionnement nominale (EF001435) | - |
| Type d'élément de commande (EF006976) | Other |
| Puissance de commutation à 400 V (EF009166) | - |
| Version avec interrupteur de sécurité (EF006985) | true |
| Déclenchement de tension optionnel (EF007491) | false |
| Température ambiante / pendant le stockage | |
| Numéro d'article (Numéro destiné au marché) | 3KL5240-1AG01 |
| Courant permanent nominal Iu (EF001389) | 125.0 |
| ● en courant alternatif / à 50/60 Hz / valeur nominale | 690 V |
| Température ambiante / pendant le fonctionnement | |
| Degré de protection (NEMA) (EF011959) | - |
| Conception du commutateur de charge / Forme de bande | No |
| Convient pour un montage au sol (EF007243) | FALSE |
| Résistance à la surtension / valeur nominale | 8 000 V |
| Version avec inverseur (EF009408) | - |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| Courant de court-circuit nominal conditionnel | |
| ● à 23 A CA / à 500 V / valeur nominale | 65 000 W |
| Nombre de pôles / pour le circuit de courant principal | 4 |
| Courant de fonctionnement / à AC-21 / valeur nominale | 125 A |
| Type de mécanisme d'entraînement / entraînement du moteur | No |
| ● Code de référence / selon DIN EN 61346-2 | Q |
| Tension de fonctionnement nominale maximale Ue AC (EF007355) | 690 |
| Convient pour un montage frontal à 4 trous (EF007247) | false |
| Convient pour un montage central avant (EF007248) | false |
| Convient pour un montage intermédiaire (EF007264) | false |
| Nombre de contacts CO / pour les contacts auxiliaires | 0 |
| Nombre de contacts NC / pour les contacts auxiliaires | 0 |
| Nombre de contacts NO / pour les contacts auxiliaires | 0 |
| Puissance de fonctionnement nominale à AC-3, 400 V (EF001364) | - |
| Degré de protection (IP), face avant (EF003118) | IP00 |
| Puissance de fonctionnement nominale à AC-23, 400 V (EF007027) | 65.0 |
| ● en catégorie d'utilisation / AC-21 A / à 400 V | 100 kA |
| ● en catégorie d'utilisation / AC-21 A / à 500 V | 100 kA |
| ● en catégorie d'utilisation / AC-21 B / à 400 V | 100 kA |
| ● en catégorie d'utilisation / AC-21 B / à 500 V | 100 kA |
| ● en catégorie d'utilisation / AC-22 A / à 400 V | 100 kA |
| ● en catégorie d'utilisation / AC-22 A / à 500 V | 100 kA |
| ● en catégorie d'utilisation / AC-22 B / à 400 V | 100 kA |
| ● en catégorie d'utilisation / AC-22 B / à 500 V | 100 kA |
| Courant de tenue de courte durée nominal lcw (EF007050) | - |
| Version avec installation d'arrêt d'urgence (EF006959) | true |
| Version en tant que commutateur de maintenance/service (EF006986) | true |
| Courant permanent nominal à AC-21, 400 V (EF009165) | - |
| Courant permanent nominal à AC-23, 400 V (EF011777) | 125 |
| Courant nominal Ie / maximum / en catégorie d'utilisation | |
| Courant de court-circuit nominal conditionné Iq (EF001444) | - |
| ● à 23 A CA / à 400 V / à 50/60 Hz / valeur nominale | 65 000 W |
| ● à 23 A CA / à 690 V / à 50/60 Hz / valeur nominale | 90 000 W |
| Section du conducteur raccordable / pour contacts principaux | |
| Convient pour l'installation sur tableau de distribution (EF007262) | false |
| Type de connexion électrique du circuit principal (EF006819) | Other |
| ● Type de montage / montage frontal avec fixation à 4 trous | No |
| ● Type de montage / montage frontal avec fixation centrale | No |
| Nombre de contacts auxiliaires en tant que contact inverseur (EF003531) | 0 |
| Nombre de contacts auxiliaires normalement ouverts (EF001376) | 0 |
| Nombre de contacts auxiliaires normalement fermés (EF001377) | 0 |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Given |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Pertes de puissance [W] / pour la valeur nominale du courant / en courant alternatif / à chaud / par pôle | 7.3 W |
| Courant de fuite / I2 t / maximum admissible / dans la catégorie d'utilisation / AC-22 B / à 400 V | 223 000 A²·s |
| Déclaration de conformité, certificats d'essais, autorisation d'expédition, autre certificat d'essai spécial, confirmations environnementales, divers | Declaration of Conformity |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
