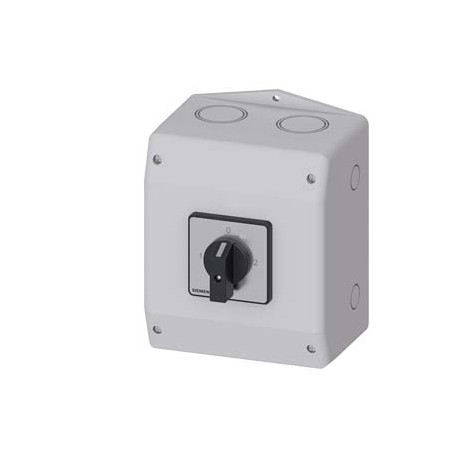

3LD2265-7UL01-0AD8
3LD2265-7UL01-0AD8 SIEMENS SENTRON, Switch disconnector 3LD, change-over switch, 4-pole, Iu: 32 A, Operating..
$0.00USD
4932 en stock
Spécifications clés
:Confirmation
EAN:4011209675315
UPC:Not available
profondeur:157 mm
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Confirmation | |
| EAN | 4011209675315 |
| UPC | Not available |
| profondeur | 157 mm |
| largeur | 146 mm |
| hauteur | 201 mm |
| ● solide | 1x (1,5...16mm²) |
| Code de groupe | P360 |
| poids net | 1 017 g |
| ● maximum | 8 |
| ● minimum | 14 |
| Date 5/7/2022 | |
| Facteur Métal | LAO----- |
| ● échoué | 1x (1,5...16mm²) |
| Divers | |
| Groupe de produits | 5887 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| Code des produits | 85365080 |
| Famille de produits | Not available |
| perte de puissance [W] | |
| type d'appareil | fixed mounting |
| type d'interrupteur | Molded-plastic enclosure for metric threaded joint |
| Poids net (kg) | 1,017 Kg |
| nombre de pôles | 4 |
| puissance de fonctionnement | |
| caractéristiques du produit | |
| ● interrupteur principal | Yes |
| ● entraînement du moteur | No |
| conception de la poignée | knob-operated mechanism, black |
| méthode de fixation | Complete unit in enclosure |
| Pays d'origine | Germany |
| ● Montage sur rail | No |
| ● interrupteur de sécurité | Yes |
| LKZ_FDB/ CatalogID | LV10.1 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SENTRON |
| Dimensions de l'emballage | 153,00 x 202,00 x 149,00 |
| Description du produit | SENTRON, Switch disconnector 3LD, change-over switch, 4-pole, Iu: 32 A, Operating power / at AC-23 A at 400 V: 11.5 kW, molded-plastic encapsulation for metric cable screw connection, knob-operated mechanism, black |
| courant opérationnel | |
| désignation du produit | 3LD Switch disconnector |
| classe de protection IP | IP65 |
| aptitude à l'utilisation | |
| ● Déclencheur de tension | No |
| conception du produit | Selector switch |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| conception du fusible | |
| ● à courant alternatif / valeur nominale | 32 A |
| ● interrupteur sectionneur | Yes |
| Verrouillable (EF006281) | true |
| ● Interrupteur d'arrêt d'urgence | No |
| Déclaration de conformité | Test Certificates |
| ● Fixation avant à 4 trous | No |
| ● à 23 A CA / à 690 V | 6 000 |
| Règlement sur le contrôle des exportations | ECCN : N / AL : N |
| Nombre de pôles (EF001391) | 4 |
| ● pour les contacts auxiliaires | connection terminals |
| Délai de livraison standard départ usine | 80 Day/Days |
| Surcharge pour matières premières | None |
| taille de l'interrupteur-sectionneur | 2 |
| ● à 40 °C / valeur nominale | 32 A |
| ● à 45 °C / valeur nominale | 32 A |
| ● à 50 °C / valeur nominale | 32 A |
| ● à 55 °C / valeur nominale | 32 A |
| ● par conducteur / typique | 2 W |
| Unité de mesure de la taille de l'emballage | MM |
| extension de produit / optionnelle | |
| ● pour le circuit de courant principal | box terminal |
| Nombre de commutateurs (EF005586) | 1 |
| fréquence de fonctionnement / maximum | 50 1/h |
| type de connexion électrique | |
| ● Interrupteur de maintenance/réparation | Yes |
| Construction du dispositif (EF008240) | Built-in device fixed built-in technique |
| type de fusible / selon UL | RK5 |
| Entraînement moteur en option (EF007386) | false |
| conception de l'élément d'actionnement | selector switch |
| couleur / de l'élément d'actionnement | black |
| degré de protection selon la norme NEMA | 1, 4X, 12 |
| tension d'isolement / valeur nominale | 690 V |
| Élément de contrôle de couleur (EF007167) | Black |
| Entraînement moteur intégré (EF006697) | false |
| Version en tant que commutateur principal (EF006981) | true |
| courant de fonctionnement / valeur nominale | 32 A |
| Tension de fonctionnement nominale (EF001435) | - |
| Type d'élément de commande (EF006976) | Toggle |
| Indice de protection IP / sur la face avant | IP65 |
| Puissance de commutation à 400 V (EF009166) | - |
| Version avec interrupteur de sécurité (EF006985) | true |
| Déclenchement de tension optionnel (EF007491) | false |
| ● peut être verrouillé en position OFF | No |
| ● à AC-3 / à 240 V / valeur nominale | 5.5 kW |
| ● à AC-3 / à 400 V / valeur nominale | 10 kW |
| ● à AC-3 / à 690 V / valeur nominale | 9.5 kW |
| Numéro d'article (Numéro destiné au marché) | 3LD2265-7UL01-0AD8 |
| Courant permanent nominal Iu (EF001389) | 32.0 |
| ● à AC-21 / à 690 V / valeur nominale | 32 A |
| Degré de protection (NEMA) (EF011959) | - |
| Convient pour un montage au sol (EF007243) | FALSE |
| Version avec inverseur (EF009408) | false |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| température ambiante / pendant le fonctionnement | |
| résistance à la surtension / valeur nominale | 6 kV |
| endurance électrique (cycles de commutation) | |
| ● à 690 V / par fusible gG / valeur nominale | 50 kA |
| ● à 21 A CA / à 240 V / valeur nominale | 32 A |
| ● à 21 A CA / à 440 V / valeur nominale | 32 A |
| ● à 23 A CA / à 240 V / valeur nominale | 6 kW |
| ● à 23 A CA / à 400 V / valeur nominale | 22 A |
| ● à 23 A CA / à 440 V / valeur nominale | 11.5 kW |
| ● à 23 A CA / à 690 V / valeur nominale | 12 kW |
| courant de fuite / avec interrupteur fermé | |
| ● Montage frontal avec fixation centrale | Yes |
| type de mécanisme d'entraînement / entraînement du moteur | No |
| Tension de fonctionnement nominale maximale Ue AC (EF007355) | 690 |
| Convient pour un montage frontal à 4 trous (EF007247) | false |
| Convient pour un montage central avant (EF007248) | true |
| Convient pour un montage intermédiaire (EF007264) | false |
| température ambiante / pendant le stockage / minimum | -25 °C |
| nombre de contacts CO / pour les contacts auxiliaires | 0 |
| nombre de contacts NC / pour les contacts auxiliaires | 0 |
| nombre de contacts NO / pour les contacts auxiliaires | 0 |
| ● finement briné / avec traitement final du cœur | 1x (1,5...10mm²) |
| Puissance de fonctionnement nominale à AC-3, 400 V (EF001364) | 9.5 |
| Degré de protection (IP), face avant (EF003118) | IP65 |
| Puissance de fonctionnement nominale à AC-23, 400 V (EF007027) | 0.0115 |
| Courant de tenue de courte durée nominal lcw (EF007050) | 0.64 |
| Version avec installation d'arrêt d'urgence (EF006959) | true |
| Version en tant que commutateur de maintenance/service (EF006986) | true |
| Courant permanent nominal à AC-21, 400 V (EF009165) | 32 |
| Courant permanent nominal à AC-23, 400 V (EF011777) | - |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 12R / 1CL |
| durée de vie mécanique (cycles de commutation) / typique | 100 000 |
| courant de fonctionnement / du fusible en amont / valeur nominale | 40 A |
| Courant de court-circuit nominal conditionné Iq (EF001444) | - |
| Convient pour l'installation sur tableau de distribution (EF007262) | false |
| Type de connexion électrique du circuit principal (EF006819) | Frame clamp |
| ● à 440 V / pour interrupteur combiné + fusible gG / maximum | 4.5 kA |
| tension d'isolement / de l'interrupteur auxiliaire / valeur nominale | 500 V |
| courant continu / du contact auxiliaire / valeur nominale | 10 A |
| tension de fonctionnement / des contacts auxiliaires / en courant alternatif / maximum | 500 V |
| Nombre de contacts auxiliaires en tant que contact inverseur (EF003531) | 0 |
| ● pour la protection contre les courts-circuits du circuit principal / requis | fuse gL/gG: 40 A |
| Nombre de contacts auxiliaires normalement ouverts (EF001376) | 0 |
| Version d'affichage / pour la commande manuelle de l'indicateur de position du commutateur | 1 ON - 0 OFF - 2 ON |
| Numéro AWG / Section du conducteur connectable codé / solide | |
| Nombre de contacts auxiliaires normalement fermés (EF001377) | 0 |
| courant de court-circuit conditionnel / avec protection par fusible côté ligne | |
| types de sections transversales de conducteurs connectables / pour conducteurs en cuivre | |
| ● pour la protection contre les courts-circuits de l'interrupteur auxiliaire / requis | fuse gL/gG: 10 A |
| courant continu / du fusible en amont / selon UL / valeur nominale | 80 A |
| type de sections transversales de conducteurs connectables / pour contacts auxiliaires | |
| ● à 690 V / pour interrupteur combiné + fusible gG / maximum admissible | 5 kA |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 19.07.2006 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| courant de fonctionnement / en courant alternatif / selon UL 508/UL 60947-4-1 / valeur nominale | 32 A |
| ● pour la valeur nominale du courant / en courant alternatif / à chaud / par pôle | 1.8 W |
| nombre de contacts CO connectables / pour contacts auxiliaires / raccordables / maximum | 0 |
| nombre de contacts NC connectables / pour contacts auxiliaires / raccordables / maximum | 0 |
| nombre de contacts NO connectables / pour contacts auxiliaires / raccordables / maximum | 0 |
| Courant de tenue à court terme (SCCR) / à 600 V / selon UL 508/UL 60947-4-1 | 5 kA |
| Puissance active [ch] / en courant alternatif / à 480 V / selon UL 508/UL 60947-4-1 / valeur nominale | 20 |
| Puissance active [ch] / en courant alternatif / à 600 V / selon UL 508/UL 60947-4-1 / valeur nominale | 20 |
| Valeur I²t / avec interrupteur fermé / à 690 V / pour interrupteur combiné + fusible gG / maximum | 9 kA2.s |
| Tension de fonctionnement / en courant alternatif / à 50/60 Hz / selon UL 508/UL 60947-4-1 / valeur nominale | 600 V |
| Valeur I2t résiduelle / avec interrupteur fermé / à 440 V / pour interrupteur combiné + fusible gG / maximum | 9 kA2.s |
| Approbation générale du produitConfirmationDiversDéclaration de conformitéCertificats d'essaisMarine / Transport maritimeAutreDéclaration de conformité Royaume-UniCertificat d'essai spécialDiversConfirmations environnementalesAutreDivers | General Product Approval |
