En stock Produit phare
3LD2744-0TK53

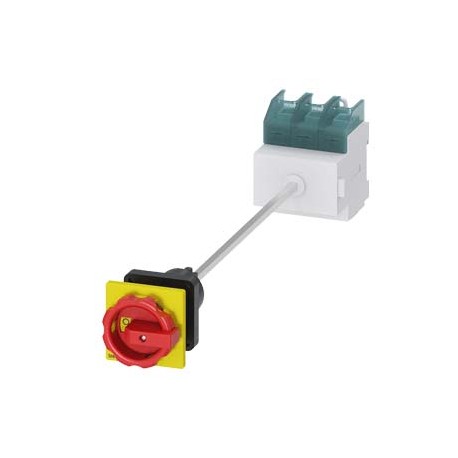

3LD2744-0TK53 SIEMENS SENTRON, 3LD switch disconnector, EMERGENCY-STOP switch, 3-pole, Iu:100 A, Operational..
$0.00USD
3400 en stock
Spécifications clés
:Confirmation
EAN:4011209768000
UPC:Not available
profondeur:418 mm
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Confirmation | |
| EAN | 4011209768000 |
| UPC | Not available |
| profondeur | 418 mm |
| largeur | 84 mm |
| hauteur | 105 mm |
| ● solide | 1x (4...50mm²) |
| Code de groupe | P360 |
| poids net | 713 g |
| ● maximum | 1 |
| ● minimum | 12 |
| Date 5/6/2022 | |
| Facteur Métal | LAO----- |
| ● échoué | 1x (4...50mm²) |
| Divers | |
| Groupe de produits | 5887 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| Code des produits | 85365080 |
| Famille de produits | Not available |
| perte de puissance [W] | |
| type d'appareil | fixed mounting |
| type d'interrupteur | Floor mounting with door coupling |
| Poids net (kg) | 0,706 Kg |
| nombre de pôles | 3 |
| puissance de fonctionnement | |
| caractéristiques du produit | |
| ● interrupteur principal | Yes |
| ● entraînement du moteur | No |
| conception de la poignée | rotary operating mechanism, red/yellow |
| méthode de fixation | Built-in unit fixed-mounted version |
| Pays d'origine | Germany |
| ● Montage sur rail | Yes |
| ● interrupteur de sécurité | Yes |
| LKZ_FDB/ CatalogID | LV10.1 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SENTRON |
| Dimensions de l'emballage | 143,00 x 475,00 x 115,00 |
| Description du produit | SENTRON, Switch disconnector 3LD, emergency switching-off switch, 3- pole, Iu: 100 A, operating power / at AC-23 A 400 V: 37 kW, floor mounting with door coupling, rotary operating mechanism, Red / yellow, central mounting 22.5 mm of the handle |
| courant opérationnel | |
| désignation du produit | 3LD Switch disconnector |
| classe de protection IP | IP65 |
| aptitude à l'utilisation | |
| ● Déclencheur de tension | No |
| conception du produit | EMERGENCY-STOP switch |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| conception du fusible | |
| ● à courant alternatif / valeur nominale | 100 A |
| ● interrupteur sectionneur | Yes |
| Approbation générale du produit | Declaration of Conformity |
| ● Interrupteur d'arrêt d'urgence | Yes |
| ● Fixation avant à 4 trous | No |
| ● à 23 A CA / à 690 V | 6 000 |
| Règlement sur le contrôle des exportations | ECCN : N / AL : N |
| ● pour les contacts auxiliaires | connection terminals |
| Délai de livraison standard départ usine | 80 Day/Days |
| Surcharge pour matières premières | None |
| taille de l'interrupteur-sectionneur | 4 |
| ● à 40 °C / valeur nominale | 100 A |
| ● à 45 °C / valeur nominale | 100 A |
| ● à 50 °C / valeur nominale | 100 A |
| ● à 55 °C / valeur nominale | 100 A |
| ● par conducteur / typique | 8 W |
| Unité de mesure de la taille de l'emballage | MM |
| extension de produit / optionnelle | |
| ● pour le circuit de courant principal | box terminal |
| fréquence de fonctionnement / maximum | 50 1/h |
| type de connexion électrique | |
| ● Interrupteur de maintenance/réparation | Yes |
| type de fusible / selon UL | RK5 |
| conception de l'élément d'actionnement | Short rotary knob |
| couleur / de l'élément d'actionnement | red |
| degré de protection selon la norme NEMA | 1, 3R, 4X, 12 |
| tension d'isolement / valeur nominale | 690 V |
| nombre de verrous de support / maximum | 3 |
| courant de fonctionnement / valeur nominale | 100 A |
| Indice de protection IP / sur la face avant | IP65 |
| ● peut être verrouillé en position OFF | Yes |
| ● à AC-3 / à 240 V / valeur nominale | 18.5 kW |
| ● à AC-3 / à 400 V / valeur nominale | 30 kW |
| ● à AC-3 / à 690 V / valeur nominale | 22 kW |
| Numéro d'article (Numéro destiné au marché) | 3LD2744-0TK53 |
| ● à AC-21 / à 690 V / valeur nominale | 100 A |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| température ambiante / pendant le fonctionnement | |
| résistance à la surtension / valeur nominale | 6 kV |
| endurance électrique (cycles de commutation) | |
| ● à 690 V / par fusible gG / valeur nominale | 50 kA |
| ● à 21 A CA / à 240 V / valeur nominale | 100 A |
| ● à 21 A CA / à 440 V / valeur nominale | 100 A |
| ● à 23 A CA / à 240 V / valeur nominale | 18.5 kW |
| ● à 23 A CA / à 400 V / valeur nominale | 70 A |
| ● à 23 A CA / à 440 V / valeur nominale | 37 kW |
| ● à 23 A CA / à 690 V / valeur nominale | 30 kW |
| courant de fuite / avec interrupteur fermé | |
| ● Montage frontal avec fixation centrale | Yes |
| type de mécanisme d'entraînement / entraînement du moteur | No |
| température ambiante / pendant le stockage / minimum | -25 °C |
| nombre de contacts CO / pour les contacts auxiliaires | 0 |
| nombre de contacts NC / pour les contacts auxiliaires | 0 |
| nombre de contacts NO / pour les contacts auxiliaires | 0 |
| ● finement briné / avec traitement final du cœur | 1x (4...35mm²) |
| épaisseur du loquet / des verrous du support / maximum | 8 mm |
| épaisseur du moraillon / des verrous du support / minimum | 4 mm |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 12R / 1CL |
| durée de vie mécanique (cycles de commutation) / typique | 100 000 |
| courant de fonctionnement / du fusible en amont / valeur nominale | 100 A |
| ● à 440 V / pour interrupteur combiné + fusible gG / maximum | 10 kA |
| tension d'isolement / de l'interrupteur auxiliaire / valeur nominale | 500 V |
| courant continu / du contact auxiliaire / valeur nominale | 10 A |
| tension de fonctionnement / des contacts auxiliaires / en courant alternatif / maximum | 500 V |
| ● pour la protection contre les courts-circuits du circuit principal / requis | fuse gL/gG: 100 A |
| Version d'affichage / pour la commande manuelle de l'indicateur de position du commutateur | 1 ON - 0 OFF |
| Numéro AWG / Section du conducteur connectable codé / solide | |
| courant de court-circuit conditionnel / avec protection par fusible côté ligne | |
| types de sections transversales de conducteurs connectables / pour conducteurs en cuivre | |
| ● pour la protection contre les courts-circuits de l'interrupteur auxiliaire / requis | fuse gL/gG: 10 A |
| courant continu / du fusible en amont / selon UL / valeur nominale | 200 A |
| type de sections transversales de conducteurs connectables / pour contacts auxiliaires | |
| ● à 690 V / pour interrupteur combiné + fusible gG / maximum admissible | 10 kA |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 20.02.2008 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| courant de fonctionnement / en courant alternatif / selon UL 508/UL 60947-4-1 / valeur nominale | 100 A |
| ● pour la valeur nominale du courant / en courant alternatif / à chaud / par pôle | 7.5 W |
| nombre de contacts CO connectables / pour contacts auxiliaires / raccordables / maximum | 0 |
| nombre de contacts NC connectables / pour contacts auxiliaires / raccordables / maximum | 3 |
| nombre de contacts NO connectables / pour contacts auxiliaires / raccordables / maximum | 5 |
| Courant de tenue à court terme (SCCR) / à 600 V / selon UL 508/UL 60947-4-1 | 10 kA |
| Puissance active [ch] / en courant alternatif / à 480 V / selon UL 508/UL 60947-4-1 / valeur nominale | 60 |
| Puissance active [ch] / en courant alternatif / à 600 V / selon UL 508/UL 60947-4-1 / valeur nominale | 75 |
| Valeur I²t / avec interrupteur fermé / à 690 V / pour interrupteur combiné + fusible gG / maximum | 64 kA2.s |
| Tension de fonctionnement / en courant alternatif / à 50/60 Hz / selon UL 508/UL 60947-4-1 / valeur nominale | 600 V |
| Valeur I2t résiduelle / avec interrupteur fermé / à 440 V / pour interrupteur combiné + fusible gG / maximum | 64 kA2.s |
| Approbation générale du produitConfirmationDiversApprobation générale du produitDéclaration de conformitéCertificats d'essaisMarine / Transport maritimeAutreDéclaration de conformité britanniqueCertificat d'essai spécialConfirmations environnementalesAutreDivers | General Product Approval |
