En stock Produit phare
3NH7520

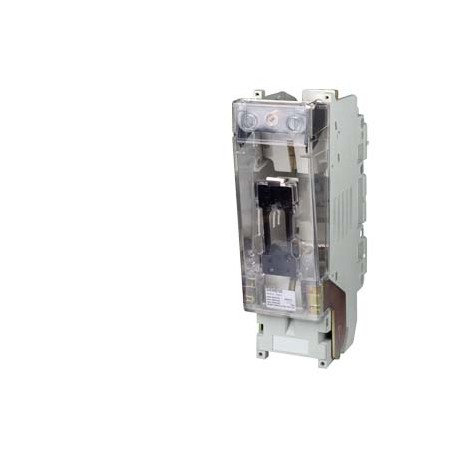

3NH7520 SIEMENS LV HRC fuse base Sz. 4A, 1-pole 1250 A, 690 V with flat terminal
$0.00USD
3720 en stock
Spécifications clés
:
EAN:4001869104416
UPC:754554864716
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EAN | 4001869104416 |
| UPC | 754554864716 |
| ETIM | 5 |
| profondeur | 217.5 mm |
| largeur | 116 mm |
| UNSPSC | 14 |
| eClass | 6 |
| hauteur | 419 mm |
| ● à Washington | 600 V |
| Code de groupe | P310 |
| poids net | 5 168 g |
| Confirmation | |
| Date 5/6/2022 | |
| Facteur Métal | L-P----- |
| Groupe de produits | 5530 |
| Classe de produits | B: return restricted, please contact your Siemens partner/contact |
| Unité de quantité | 1 Piece |
| Code des produits | 85369095 |
| Famille de produits | LV HRC Fuse Bases and Accessories |
| tension d'alimentation | |
| Poids net (kg) | 5,168 Kg |
| nombre de pôles | 1 |
| méthode de fixation | fixed mounting |
| Pays d'origine | Germany |
| LKZ_FDB/ CatalogID | LV10.1 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SENTRON |
| Dimensions de l'emballage | 222,00 x 355,00 x 118,00 |
| Description du produit | LV HRC fuse base Sz. 4A, 1-pole 1250 A, 690 V with flat terminal |
| courant opérationnel | |
| désignation du produit | LV HRC fuse system |
| conception du produit | LV HRC fuse bases with swivel mechanism |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| ● à courant alternatif / valeur nominale | 690 V |
| ● à courant continu / valeur nominale | 25 kA |
| Approbation générale du produit | Test Certificates |
| Courant nominal (EF000227) | 1250 |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Nombre de pôles (EF001391) | 1 |
| Délai de livraison standard départ usine | 2 Day/Days |
| Surcharge pour matières premières | None |
| ● à 35 °C / valeur nominale | 1 175 A |
| ● à 40 °C / valeur nominale | 1 150 A |
| ● à 45 °C / valeur nominale | 1 113 A |
| ● à 50 °C / valeur nominale | 1 075 A |
| ● à 55 °C / valeur nominale | 1 038 A |
| ● à 60 °C / valeur nominale | 1 013 A |
| ● à 65 °C / valeur nominale | 963 A |
| ● à 70 °C / valeur nominale | 925 A |
| Type de montage sur bus (EF002573) | - |
| Dimensions de la construction (EF002566) | NH4a |
| Unité de mesure de la taille de l'emballage | MM |
| ● pour le circuit de courant principal | flat connector |
| type de connexion électrique | With swivel device |
| Mécanisme pivotant (EF002574) | true |
| méthode de fixation / montage sur bus | No |
| Numéro d'article (Numéro destiné au marché) | 3NH7520 |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| composant du produit / mécanisme pivotant | Yes |
| Dimensionnement du système de fusibles / selon la norme EN 60269-1 | NH4a |
| conception du filetage / de la vis de raccordement | M16 |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 12J / 1BM |
| capacité de coupure courant de court-circuit maximal (Icu) | |
| couple de serrage / avec bornes à vis / maximum | 65 N·m |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.07.2006 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| Homologation générale des produits, certificats d'essais, autres confirmations, certificats d'essais spéciaux, confirmations environnementales, divers | General Product Approval |
Description du produit
NH fuse holder, unipolar, size 4a, 1250A, 660V, 50Hz, with tilting device, with screw connection up to 2x(80x5)mm². Cancelations and returns limited. Consult conditions.
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Confirmation
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
