En stock Produit phare
3NJ4123-3CF11

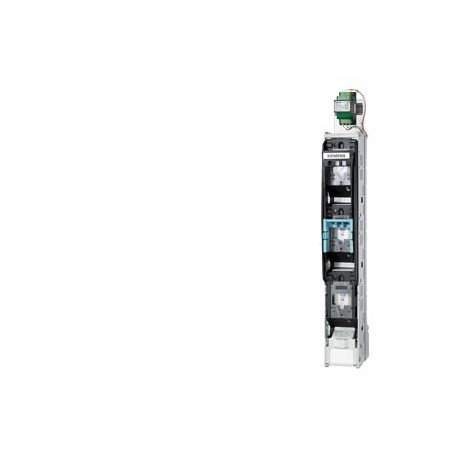

3NJ4123-3CF11 SIEMENS In-line fuse switch disconnector 3-pole selectable, Sz. 1 I 250 A, U 690 V AC Flat ter..
$0.00USD
3884 en stock
Spécifications clés
:
EAN:4011209777880
UPC:Not available
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EAN | 4011209777880 |
| UPC | Not available |
| ETIM | 5 |
| profondeur | 195 mm |
| largeur | 99.5 mm |
| eClass | 6 |
| hauteur | 662 mm |
| ● 40 mm | No |
| ● 50 mm | No |
| ● 60 mm | No |
| Code de groupe | P360 |
| poids net | 6.32 kg |
| ● 100 mm | No |
| ● 185 mm | Yes |
| système de fusibles | LV HRC fuse |
| ● maximum | 55 °C |
| ● minimum | -25 °C |
| Confirmation | |
| Facteur Métal | -43----- |
| Date : 13/05/2022 | |
| Groupe de produits | 5852 |
| Classe de produits | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unité de quantité | 1 Piece |
| Code des produits | 85365080 |
| Famille de produits | 3-pole, Switchable |
| type d'appareil | For busbar system 185 mm |
| Poids net (kg) | 6,320 Kg |
| nombre de pôles | 3 |
| ● interrupteur principal | No |
| ● valeur nominale | 250 A |
| Modèle (EF000010) | Fuse switch disconnector |
| méthode de fixation | Flachanschluss, M 10 |
| Pays d'origine | Germany |
| position de montage | vertical |
| composant du produit | |
| taille du fusible | NH1 |
| ● interrupteur de sécurité | No |
| LKZ_FDB/ CatalogID | LV10.1 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SENTRON |
| Dimensions de l'emballage | 220,00 x 920,00 x 140,00 |
| Description du produit | In-line fuse switch disconnector 3-pole selectable, Sz. 1 I=250 A, U=690 V AC Flat terminal M10, for current transformers that can be integrated with electronic fuse monitoring |
| courant opérationnel | |
| désignation du produit | Fuse switch disconnectors |
| aptitude à l'utilisation | |
| ● Déclencheur de tension | No |
| conception du produit | in in-line design |
| nombre de pôles / note | 3-pole switchable |
| nombre de transformateurs | 0 |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| ● interrupteur sectionneur | Yes |
| Approbation générale du produit | Declaration of Conformity |
| ● Interrupteur d'arrêt d'urgence | No |
| ● Déclenchement en cas de sous-tension | No |
| aptitude au fonctionnement | System protection |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Nombre de pôles (EF001391) | 3 |
| Délai de livraison standard départ usine | 15 Day/Days |
| Surcharge pour matières premières | None |
| ● à 35 °C / valeur nominale | 250 A |
| ● à 40 °C / valeur nominale | 237.5 A |
| ● à 45 °C / valeur nominale | 225 A |
| ● à 50 °C / valeur nominale | 212.5 A |
| ● à 55 °C / valeur nominale | 200 A |
| ● à 60 °C / valeur nominale | 187.5 A |
| ● à 65 °C / valeur nominale | 175 A |
| ● à 70 °C / valeur nominale | 162.5 A |
| Unité de mesure de la taille de l'emballage | MM |
| Indication de libération (EF011943) | - |
| ● Interrupteur de maintenance/réparation | No |
| Double interruption (EF007103) | false |
| espacement entre les centres des barres omnibus | 185 mm |
| conception du déclencheur auxiliaire | Without |
| conception du système de surveillance de la sécurité | Electronic |
| tension d'isolement / valeur nominale | 1 000 V |
| Indice de protection IP / sur la face avant | IP30 |
| Numéro d'article (Numéro destiné au marché) | 3NJ4123-3CF11 |
| Courant permanent nominal Iu (EF001389) | 250.0 |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| température ambiante / pendant le fonctionnement | |
| conception du commutateur de charge / forme de bande | Yes |
| tension de fonctionnement / en courant continu / valeur nominale | 440 V |
| fusible de taille construction (EF001452) | NH1 |
| Tension de fonctionnement nominale maximale Ue AC (EF007355) | 690 |
| ● Déclenchement par sous-tension avec contact principal | No |
| Distance entre les centres des rails, 40 mm (EF001431) | false |
| Distance entre les centres des rails, 50 mm (EF001430) | false |
| Distance entre les centres des rails, 60 mm (EF001432) | false |
| Distance entre les centres des rails, 100 mm (EF006048) | false |
| Distance entre les centres des rails, 185 mm (EF006049) | true |
| ● avec charge capacitive / à 400 V / valeur nominale | 144 A |
| ● avec charge capacitive / à 500 V / valeur nominale | 110 A |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 14M / 1DL |
| Courant de court-circuit nominal conditionné Iq (EF001444) | - |
| Type de connexion électrique du circuit principal (EF006819) | Rail connection |
| type de connexion électrique / pour circuit de courant principal | busbar connection |
| type de contact de commutation / contact de commutation à double coupure | No |
| disposition des connecteurs électriques / pour circuit de courant principal | Flat terminal |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 17.04.2009 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| Pertes de puissance [W] / pour la valeur nominale du courant / en courant alternatif / à chaud / par pôle | 7.66 W |
| Homologation générale du produit, Déclaration de conformité, Certificats d'essais, Autre confirmation, Déclaration de conformité Royaume-Uni, Certificat d'essais spéciaux, Divers | General Product Approval |
Description du produit
INTERR. DISCONNECTOR C / FUSES 3 MANEUVERABLE POLES, TAM 1 I = 250A, U = 690V AC FLAT CONNECTOR M 10 NEW DESIGN P / TRANSF. OF INTEG INTENSITY. WITH ELECTRONIC FUSE MONITORING. Manufactured to order.
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Confirmation
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
