En stock Produit phare
3RA1130-4EB34-0AF0

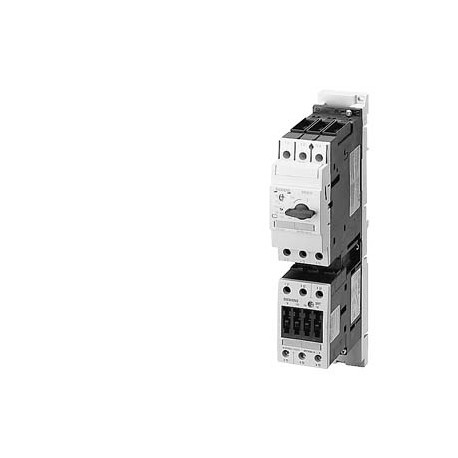

3RA1130-4EB34-0AF0 SIEMENS Load feeder fuseless direct-on-line starting, 400 V AC 22...32 A, 110 V AC 50 Hz ..
$0.00USD
4535 en stock
Spécifications clés
:Value
EAN:4011209538597
UPC:Not available
●:
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Value | |
| EAN | 4011209538597 |
| UPC | Not available |
| ● | |
| Notes | Product is no longer availableSucessor:SIRIUS Innovation 3RA2If you need assistance please contact our local Siemens office |
| profondeur | 173 mm |
| largeur | 55 mm |
| hauteur | 295 mm |
| Code de groupe | R711 |
| Groupe de prix | 41D |
| — vers le haut | 50 mm |
| Facteur Métal | LCO----- |
| — avant | 10 mm |
| ● échoué | 0.7 ... 35 mm² |
| Groupe de produits | 3709 |
| Classe de produits | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unité de quantité | 1 Piece |
| — à l'envers | 0 mm |
| — vers le bas | 0 mm |
| Code des produits | 85364900 |
| Famille de produits | Not available |
| dernière modification : | 08/29/2020 |
| Poids net (kg) | 2,080 Kg |
| — sur le côté | 0 mm |
| ● valeur nominale | 690 V |
| Profondeur (EF000049) | 173.0 |
| Largeur (EF000008) | 55.0 |
| espacement requis | |
| Pays d'origine | Germany |
| Hauteur (EF000040) | 295.0 |
| Transport maritime | other |
| ● 1 valeur nominale | 50 Hz |
| ● type de montage | snap-on fastening on 35 mm standard rail |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Date d'entrée en vigueur du PLM | Product discontinued since: 01.04.2020 |
| Quantité d'emballage | 1 |
| Type de mission | 2 |
| tension d'isolation | |
| nom de marque du produit | SIRIUS |
| ● pendant le stockage | -55 ... +80 °C |
| ● pour les pièces en direct | |
| Dimensions de l'emballage | 65,00 x 302,00 x 192,00 |
| Description du produit | Load feeder fuseless direct-on-line starting, 400 V AC 22...32 A, 110 V AC 50 Hz Size S2 Screw terminal on adapter Screw and snap-on mounting Type of coordination 2, Iq = 50 kA (also fulfills type of coordination 1) !!! Phased-out product !!! Successor is SIRIUS 3RA2 |
| Dimension du chargeur | S2 |
| température ambiante | |
| degré de pollution | 3 |
| désignation du produit | non-fused load feeder |
| Avec fusible (EF006693) | false |
| ● pendant le fonctionnement | -20 ... +70 °C |
| ● résistance aux chocs | 8g |
| conception du produit | direct starter |
| Le protocole est pris en charge | |
| ● Protocole PROFINET | No |
| ● pour les principaux contacts | 30 ... 2 |
| ● position de montage | with vertical mounting surface +/-90° rotatable, with vertical mounting surface +/- 22.5° tiltable to the front and back |
| ● pour les parties mises à la terre | |
| Cycle de vie du produit (PLM) | PM490:Start of final year of support |
| Approbation générale du produit | For use in hazardous locations |
| Classe de publication (EF006668) | - |
| — à une valeur nominale de 400 V | 15 kW |
| ● Protocole PROFIBUS DP | No |
| ● à la valeur nominale de 400 V | 50 kA |
| ● à 50 Hz valeur nominale | 110 V |
| Règlement sur le contrôle des exportations | ECCN : N / AL : N |
| certificat d'aptitude | UL / CSA / CCC / GL / LRS / BV / DNV / PRS |
| Délai de livraison standard départ usine | 20 Day/Days |
| Surcharge pour matières premières | None |
| Avec transformateur (EF000278) | false |
| ● Puissance de fonctionnement à AC-3 | |
| Unité de mesure de la taille de l'emballage | MM |
| Type de protection du moteur | bimetal |
| ● nombre d'entrées numériques | 0 |
| ● monobrin ou multibrin | 0.7 ... 35 mm² |
| Dimensions du produit (L x l x H) | Not available |
| Tension d'alimentation de commande 1 en courant alternatif | |
| ● avec montage côte à côte | |
| conception du contact de commutation | electromechanical |
| ● Fréquence de commutation à vide | 15 1/s |
| Type de démarreur de moteur (EF009598) | Direct online starter (DOL) |
| fréquence de la tension d'alimentation de contrôle | |
| Montage sur rail possible (EF003972) | - |
| Réinitialisation externe possible (EF003426) | - |
| communication par bus de fonction produit | No |
| Degré de protection (IP) (EF005474) | IP20 |
| valeur nominale de résistance à la surtension | 6 kV |
| ● Indice de protection IP en façade | IP20 |
| Numéro d'article (Numéro destiné au marché) | 3RA1130-4EB34-0AF0 |
| Nombre de voyants (EF001965) | 0 |
| Courant de fonctionnement nominal Ie (EF001443) | 29 |
| Type de tension pour l'actionnement (EF008242) | AC / #NO_DATA# |
| Avec déclencheur en cas de court-circuit (EF006691) | true |
| code de référence selon DIN EN 81346-2 | Q |
| Degré de protection (NEMA) (EF011959) | - |
| Nombre de postes de commandement (EF001372) | - |
| Convient pour l'arrêt d'urgence (EF001433) | - |
| Protocole de support pour ASI (EF003051) | false |
| Protocole de prise en charge pour CAN (EF003053) | - |
| Protocole de support pour LON (EF003017) | - |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| ● Conception de la protection contre les courts-circuits | circuit-breakers |
| ● Interrupteur auxiliaire d'extension de produit | Yes |
| nombre de pôles pour le circuit de courant principal | 3 |
| Protocole pris en charge pour Modbus (EF003057) | - |
| Protocole de support pour SERCOS (EF006657) | - |
| Protocole pris en charge pour TCP/IP (EF003050) | - |
| protection contre les courts-circuits | Yes |
| Protocole de support pour SUCONET (EF003060) | - |
| Réglage actuel de la surcharge (EF002336) | ['22', '32'] |
| Protocole de support pour INTERBUS (EF003054) | - |
| Protocole de prise en charge pour PROFIBUS (EF003052) | - |
| Protocole de prise en charge pour DeviceNet (EF003059) | - |
| Protocole de support pour PROFIsafe (EF007526) | - |
| ● finement broché avec traitement final du noyau | 0.75 ... 25 mm² |
| Puissance nominale, 460 V, 60 Hz, triphasé (EF009600) | - |
| Puissance nominale, 575 V, 60 Hz, triphasé (EF009601) | - |
| type de tension de la tension d'alimentation de commande | AC |
| Protocole de prise en charge pour EtherNet/IP (EF007521) | - |
| Protocole de prise en charge pour PROFINET IO (EF007525) | - |
| Protocole de support pour SafetyBUS p (EF007527) | - |
| Puissance de fonctionnement nominale à AC-3, 400 V (EF001364) | 15.0 |
| Protocole de support pour les autoroutes de données (EF003058) | - |
| Protocole de support pour PROFINET CBA (EF007524) | - |
| ● Le protocole AS-Interface est pris en charge | No |
| Tension d'alimentation de commande nominale Us en courant continu (EF003980) | ['-', '-'] |
| ● Nombre de contacts CO pour les contacts auxiliaires | 0 |
| ● Nombre de contacts NC pour les contacts auxiliaires | 0 |
| ● Nombre de contacts NO pour les contacts auxiliaires | 0 |
| Courant de fonctionnement nominal à AC-3, 400 V (EF009602) | 29 |
| ● Tension de fonctionnement à la valeur nominale AC-3 maximale | 400 V |
| Protocole de support pour INTERBUS-Safety (EF006662) | - |
| — courant de fonctionnement à AC-3 à la valeur nominale de 400 V | 29 A |
| Protocole de prise en charge de DeviceNet Safety (EF007520) | - |
| Protocole de prise en charge pour d'autres systèmes de bus (EF003062) | - |
| Température ambiante, limite supérieure de fonctionnement (EF009603) | - |
| Tension d'alimentation de commande nominale Us à 50 Hz CA (EF003978) | - |
| Tension d'alimentation de commande nominale Us à 60 Hz CA (EF003979) | - |
| section transversale du conducteur connectable pour les contacts principaux | |
| Capacité de coupure maximale du courant de court-circuit (Icu) | |
| Protocole de support pour Foundation Fieldbus (EF007522) | - |
| Protection contre les surcharges compensée en température (EF009604) | - |
| Numéro AWG sous forme de section transversale de conducteur connectable codée | |
| Classe de coordination selon la norme IEC 60947-4-3 (EF012390) | Class 2 |
| Puissance nominale de fonctionnement à AC-3, 230 V, triphasé (EF009599) | - |
| Type de connexion électrique du circuit principal (EF006819) | Screw connection |
| ● Type de connexion électrique pour le circuit de courant principal | screw-type terminals |
| ● Numéro d'article du fabricant du contacteur fourni | 3RT1034-1AF00 |
| ● Altitude d'installation maximale au-dessus du niveau de la mer | 2 000 m |
| ● Numéro d'article du fabricant du module de liaison fourni | 3RA1931-1AA00 |
| Protocole de support pour la sécurité au travail de l'interface AS (EF007519) | - |
| Nombre de contacts auxiliaires normalement ouverts (EF001376) | 0 |
| Courant de court-circuit conditionnel nominal, type 2, 230 V (EF009606) | - |
| Courant nominal de court-circuit conditionnel, type 2, 400 V (EF009605) | - |
| Nombre de contacts auxiliaires normalement fermés (EF001377) | 0 |
| ● Numéro d'article du fabricant des disjoncteurs fournis | 3RV1031-4EA10 |
| ● Durée de vie mécanique (cycles de commutation) typique du contacteur | 10 000 000 |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.07.2006 |
| Courant de court-circuit conditionnel nominal, type 1, 480 Y/277 V (EF009607) | - |
| Courant de court-circuit conditionnel nominal, type 1, 600 Y/347 V (EF009608) | - |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| ● Type de sections transversales des conducteurs connectables pour les contacts principaux : solides | 0.7 ... 35 mm², 2x (0.75 ... 25 mm²) |
| valeur de déclenchement réglable du courant du déclencheur de surcharge dépendant du courant | 22 ... 32 A |
| ● Type de sections transversales des conducteurs connectables pour les contacts principaux câblés | 0.7 ... 35 mm², 2x (0.75 ... 25 mm²) |
| ● Numéro de référence du fabricant de l'adaptateur de rail de montage standard fourni | 3RA1932-1AA00 |
| Type de connexion électrique pour circuit de courant auxiliaire et de commande (EF006979) | - |
| ● Type de sections transversales des conducteurs connectables pour les conducteurs AWG destinés aux contacts principaux | 2x (30 ... 2) |
| ● Type de sections transversales des conducteurs connectables pour les contacts principaux : conducteurs multibrins fins avec traitement des extrémités de l’âme | 0.75 ... 25 mm², 2x (0.75 ... 16 mm²) |
| Homologation générale du produit Pour utilisation en zones dangereuses Déclaration de conformité Marine / Transport maritime Divers Marine / Transport maritime Autre Confirmation | General Product Approval |
