3RA1436-8XC21-1AL2

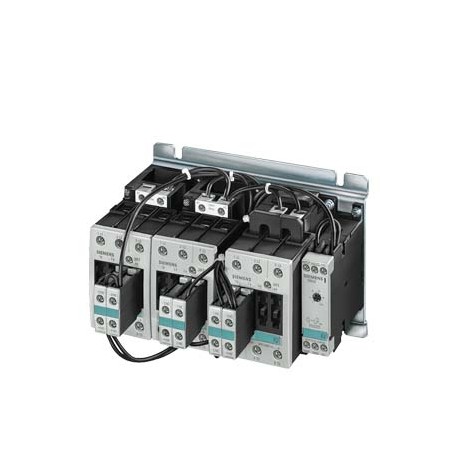

3RA1436-8XC21-1AL2 SIEMENS Contactor assembly Star-delta (wye-delta) (pre-assembled) with lateral timing rel..
$0.00USD
3471 en stock
Spécifications clés
:Value
EAN:4011209377929
UPC:Not available
Profondeur:169 mm
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Value | |
| EAN | 4011209377929 |
| UPC | Not available |
| Profondeur | 169 mm |
| Notes | Product is no longer availableSucessor:Successor SIRIUS Innovation 3RA2If you need assistance please contact our local Siemens office |
| Largeur | 198 mm |
| Hauteur | 140 mm |
| Code de groupe | R711 |
| Groupe de prix | 41B |
| Facteur Métal | LDO----- |
| ● à 50 Hz | 0.8 ... 1.1 |
| ● à 60 Hz | 0.85 ... 1.1 |
| Type de montage | screw fixing |
| Groupe de produits | 3712 |
| Classe de produits | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unité de quantité | 1 Piece |
| Code des produits | 85364900 |
| Famille de produits | Not available |
| dernière modification : | 08/13/2020 |
| Poids net (kg) | 3,674 Kg |
| — sur le côté | 0 mm |
| Fonction du produit | wye-delta-contactor |
| Espacement requis | |
| Pays d'origine | Germany |
| Courant de fonctionnement | |
| Dimension du contacteur | S2, S2, S2 |
| position de montage | with vertical mounting surface +/-180° rotatable, with vertical mounting surface +/- 30° tiltable to the front and back |
| ● 1 valeur nominale | 50 Hz |
| ● 2 valeurs nominales | 60 Hz |
| ● valeur initiale | 0.8 |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Date d'entrée en vigueur du PLM | Product discontinued since: 01.04.2020 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SIRIUS |
| ● pendant le stockage | -55 ... +80 °C |
| ● pour les pièces en direct | |
| Température ambiante | |
| Degré de pollution | 3 |
| Fonction (EF000030) | Star-delta contactor |
| Dimensions de l'emballage | 246,00 x 326,00 x 222,00 |
| Description du produit | Contactor assembly Star-delta (wye-delta) (pre-assembled) with lateral timing relay AC-3, 45 kW/400 V, 3-pole Size S2, S2, S2 Electrically interlocked Screw terminal 230 V AC, 50/60 Hz !!! Phased-out product !!! Successor is SIRIUS 3RA2 Preferred successor type is >>3RA2436-8XF32-1AL2<< |
| Désignation du produit | contactor assembly |
| ● principal contact | 0 |
| ● Valeur à l'échelle réelle | 1.1 |
| ● pendant le fonctionnement | -25 ... +60 °C |
| ● pendant le transport | -55 ... +80 °C |
| Puissance de fonctionnement à AC-3 | |
| Cycle de vie du produit (PLM) | PM490:Start of final year of support |
| ● à la valeur nominale de 400 V | 45 kW |
| ● à 50 Hz valeur nominale | 230 V |
| ● à une valeur nominale de 500 V | 55 kW |
| ● à 60 Hz valeur nominale | 230 V |
| ● à une valeur nominale de 690 V | 63 kW |
| ● contact instantané | 4 |
| Règlement sur le contrôle des exportations | ECCN : N / AL : N |
| Délai de livraison standard départ usine | 20 Day/Days |
| Surcharge pour matières premières | None |
| Unité de mesure de la taille de l'emballage | MM |
| Tension d'alimentation de contrôle 1 en courant alternatif | |
| Conception du suppresseur de surtension | without |
| Dimensions du produit (L x l x H) | Not available |
| fréquence de la tension d'alimentation de contrôle | |
| Indice de protection IP sur la face avant | IP20 |
| ● à AC-3 à la valeur nominale de 400 V | 86 A |
| Extension de produit Interrupteur auxiliaire | Yes |
| ● pour les parties mises à la terre sur le côté | 0 mm |
| Degré de protection (IP) (EF005474) | IP20 |
| Numéro d'article (Numéro destiné au marché) | 3RA1436-8XC21-1AL2 |
| Puissance de fonctionnement nominale NEMA (EF011960) | - |
| Code de référence selon DIN EN 81346-2 | Q |
| Type de tension pour l'actionnement (EF008242) | AC |
| Degré de protection (NEMA) (EF011959) | - |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| ● avec type de devoir 2 requis | fuse gL/gG: 80 A |
| Nombre de contacts NC pour les contacts principaux | 0 |
| Nombre de pôles pour le circuit de courant principal | 3 |
| ● avec un type de coordination 1 requis | fuse gL/gG: 160 A |
| ● avec montage côte à côte sur le côté | 0 mm |
| Nombre de contacts NO pour les contacts auxiliaires | |
| Tension de fonctionnement à la valeur nominale AC-3 maximum | 690 V |
| Type de tension de l'alimentation de commande | AC |
| Puissance de fonctionnement nominale à AC-3, 400 V (EF001364) | 45.0 |
| Tension d'alimentation de commande nominale Us en courant continu (EF003980) | ['-', '-'] |
| Version de commande du mécanisme de fonctionnement de l'interrupteur | conventional |
| Courant de fonctionnement nominal Ie à AC-3, 400 V (EF001392) | 86 |
| Tension d'alimentation de commande nominale Us à 50 Hz CA (EF003978) | ['-', '230'] |
| Tension d'alimentation de commande nominale Us à 60 Hz CA (EF003979) | ['-', '230'] |
| Type de connexion électrique pour le circuit de courant principal | screw-type terminals |
| Altitude d'installation maximale au-dessus du niveau de la mer | 2 000 m |
| Type de connexion électrique du circuit principal (EF006819) | Screw connection |
| Nombre de contacts NF pour la commutation retardée des contacts auxiliaires | 0 |
| Tension d'isolement avec un degré de pollution de 3 à la valeur nominale CA | 690 V |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.05.2012 |
| Conception du fusible pour la protection contre les courts-circuits du circuit principal | |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Plage de fonctionnement, facteur de contrôle, tension d'alimentation, valeur nominale de la bobine magnétique en courant alternatif | |
| Facteur de plage de fonctionnement, tension d'alimentation de contrôle, valeur nominale de la bobine magnétique en courant continu |
