3RA2317-8XB30-2BB4

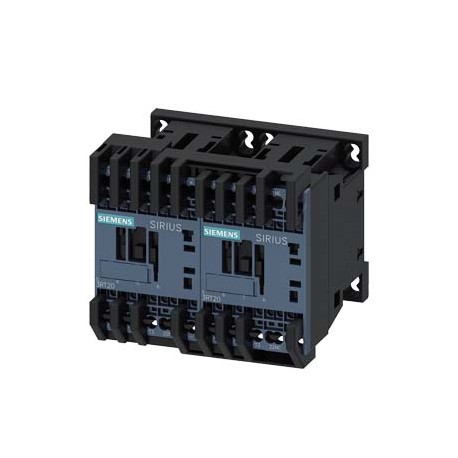

3RA2317-8XB30-2BB4 SIEMENS Reversing contactor assembly AC3: 5.5 kW/400 V, 24 V DC 3-pole, Size S00 Spring-t..
$0.00USD
3151 en stock
Spécifications clés
:Confirmation
EAN:4011209835900
UPC:662643898682
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Confirmation | |
| EAN | 4011209835900 |
| UPC | 662643898682 |
| ETIM | 5 |
| IDÉE | 4 |
| profondeur | 83 mm |
| largeur | 90 mm |
| UNSPSC | 14 |
| eClass | 6 |
| hauteur | 84 mm |
| - solide | 2x (0.5 ... 4 mm²) |
| ● à AC | 7,3g / 5 ms, 4,7g / 10 ms |
| ● à Washington | 7.3g / 5 ms, 4.7g / 10 ms |
| Code de groupe | R711 |
| — vers le haut | 6 mm |
| ● à AC-3 | |
| Date : 5/9/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Facteur Métal | LCO----- |
| — avant | 6 mm |
| Groupe de produits | 5337 |
| Classe de produits | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unité de quantité | 1 Piece |
| — à l'envers | 0 mm |
| — vers le bas | 6 mm |
| Code des produits | 85364900 |
| Famille de produits | SIRIUS 3RA23 reversing contactor assemblies, up to 55 kW |
| dernière modification : | 2/8/2022 |
| Poids net (kg) | 0,710 Kg |
| puissance de fonctionnement | |
| — sur le côté | 6 mm |
| méthode de fixation | screw and snap-on mounting onto 35 mm standard mounting rail |
| espacement requis | |
| Pays d'origine | Germany |
| Transport maritime | other |
| Certificats de test | Marine / Shipping |
| position de montage | +/-180° rotation possible on vertical mounting surface; can be tilted forward and backward by +/- 22.5° on vertical mounting surface |
| taille du contacteur | S00 |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SIRIUS |
| ● pendant le stockage | -55 ... +80 °C |
| ● pour les pièces en direct | |
| ● de la bobine magnétique | Spring-type terminals |
| Fonction (EF000030) | Reversing contactor |
| Dimensions de l'emballage | 97,00 x 109,00 x 112,00 |
| Description du produit | Reversing contactor assembly AC3: 5.5 kW/400 V, 24 V DC 3-pole, Size S00 Spring-type terminal electrical and mechanical interlock |
| température ambiante | |
| désignation du produit | Reversing contactor assembly |
| ● pendant le fonctionnement | -25 ... +60 °C |
| — solide ou échoué | 2x (0,5 ... 4 mm²) |
| ● à la valeur nominale CC | 24 V |
| ● pour les principaux contacts | |
| ● pour les parties mises à la terre | |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| conception du fusible | |
| Approbation générale du produit | Declaration of Conformity |
| Certificat de test spécial | Type Test Certificates/Test Report |
| tension d'alimentation de commande 1 | |
| désignation du type de produit | 3RA23 |
| — à une valeur nominale de 400 V | 5.5 kW |
| — à une valeur nominale de 500 V | 5.5 kW |
| — à une valeur nominale de 690 V | 5.5 kW |
| ● à la valeur nominale de 400 V | 12 A |
| ● à une valeur nominale de 480 V | 11 A |
| ● à une valeur nominale de 500 V | 9.2 A |
| ● à la valeur nominale de 600 V | 11 A |
| ● à une valeur nominale de 690 V | 6.7 A |
| ● typique d'un contacteur | 10 000 000 |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| ● pour les contacts auxiliaires | |
| Délai de livraison standard départ usine | 20 Day/Days |
| Surcharge pour matières premières | None |
| courant opérationnel à AC-3 | |
| Unité de mesure de la taille de l'emballage | MM |
| ● à la valeur nominale de 200/208 V | 1.5 hp |
| ● à la valeur nominale de 220/230 V | 3 hp |
| ● à la valeur nominale de 460/480 V | 7.5 hp |
| ● à la valeur nominale de 575/600 V | 10 hp |
| ● pour le circuit de courant principal | spring-loaded terminals |
| Interdiction de substance (Date) | 10/01/2009 |
| numéro d'article du fabricant | |
| type de connexion électrique | |
| ● avec montage côte à côte | |
| ● 1 du contacteur fourni | 3RT2017-2BB42 |
| ● 2 du contacteur fourni | 3RT2017-2BB42 |
| proportion de défaillances dangereuses | |
| résistance aux chocs avec impulsion sinusoïdale | |
| ● à AC-4 à la valeur nominale de 400 V | 4 kW |
| puissance de fermeture de la bobine magnétique en courant continu | 4 W |
| force de maintien de la bobine magnétique en courant continu | 4 W |
| interrupteur auxiliaire d'extension de produit | Yes |
| communication par bus de fonction produit | Yes |
| fréquence de fonctionnement à AC-3 maximum | 750 1/h |
| ● sur les câbles AWG pour les contacts principaux | 1x (20 ... 12) |
| ● du kit d'assemblage RH fourni | 3RA2913-2AA2 |
| Degré de protection (IP) (EF005474) | IP20 |
| Numéro d'article (Numéro destiné au marché) | 3RA2317-8XB30-2BB4 |
| Puissance de fonctionnement nominale NEMA (EF011960) | 5.516240625 |
| Type de tension pour l'actionnement (EF008242) | DC |
| ● pour circuit auxiliaire et de commande | spring-loaded terminals |
| Degré de protection (NEMA) (EF011959) | - |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| — avec un type de devoir 2 requis | gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 25 A |
| nombre de contacts NC pour les contacts principaux | 0 |
| nombre de contacts NO pour les contacts principaux | 3 |
| Code de référence selon la norme CEI 81346-2 | Q |
| résistance aux chocs à impulsion rectangulaire | |
| ● au contacteur pour les contacts auxiliaires | Spring-type terminals |
| nombre de pôles pour le circuit de courant principal | 3 |
| — avec un type de coordination 1 requis | gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 50 A |
| ● sur les câbles AWG pour les contacts auxiliaires | 2x (20 ... 14) |
| fiabilité des contacts auxiliaires | < 1 error per 100 million operating cycles |
| durée de vie mécanique (cycles de commutation) | |
| Le protocole est pris en charge par le protocole AS-Interface | No |
| courant à pleine charge (FLA) pour moteur à courant alternatif triphasé | |
| type de sections transversales de conducteurs connectables | |
| — finement isolé avec traitement final de base | 2x (0.5 ... 2.5 mm²) |
| tension de fonctionnement à la valeur nominale AC-3 maximum | 690 V |
| type de tension de la tension d'alimentation de commande | DC |
| ● avec un faible taux de demande selon SN 31920 | 40 % |
| Puissance de fonctionnement nominale à AC-3, 400 V (EF001364) | 5.5 |
| — finement isolé sans traitement final de base | 2x (0.5 ... 2.5 mm²) |
| ● avec un taux de demande élevé selon SN 31920 | 75 % |
| Tension d'alimentation de commande nominale Us en courant continu (EF003980) | ['-', '24'] |
| Courant de fonctionnement nominal Ie à AC-3, 400 V (EF001392) | 12 |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 41B / 41B |
| Calibre de contact des contacts auxiliaires selon UL | A600 / Q600 |
| Protection tactile en façade conforme à la norme IEC 60529 | finger-safe, for vertical contact from the front |
| ● pour la protection contre les courts-circuits du circuit principal | |
| Valeur B10 avec un taux de demande élevé selon SN 31920 | 1 000 000 |
| Tension d'alimentation de commande nominale Us à 50 Hz CA (EF003978) | ['-', '-'] |
| Tension d'alimentation de commande nominale Us à 60 Hz CA (EF003979) | ['-', '-'] |
| altitude d'installation maximale au-dessus du niveau de la mer | 2 000 m |
| interface du circuit de commande de fonction du produit avec liaison E/S | No |
| Indice de protection IP en face avant, conforme à la norme IEC 60529 | IP20 |
| Type de connexion électrique du circuit principal (EF006819) | Spring clamp connection |
| performances mécaniques [ch] obtenues pour un moteur à courant alternatif triphasé | |
| Taux de défaillance [FIT] avec un faible taux de demande selon SN 31920 | 100 FIT |
| ● du contacteur avec bloc de commutation auxiliaire ajouté typique | 10 000 000 |
| ● pour la protection contre les courts-circuits de l'interrupteur auxiliaire requis | fuse gG: 10 A |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.10.2009 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| Homologation générale du produitDéclaration de conformitéConfirmationDéclaration de conformité britanniqueCertificats d'essaisMarine / Transport maritimeCertificat d'essai spécialCertificats d'essais de type / Rapport d'essaiMarine / Transport maritimeAutreFerroviaireMarchandises dangereusesConfirmationVibrations et chocsInformations relatives au transport | General Product Approval |
Description du produit
SIRIUS Innovations Inverter, AC3, 5, 5KW/400V DC 24V, S00 spring connection Enclav. electrical and mechanical. Manufactured to order. Non-Cancelable Non-Returnable.
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
