3RB2066-2MC2

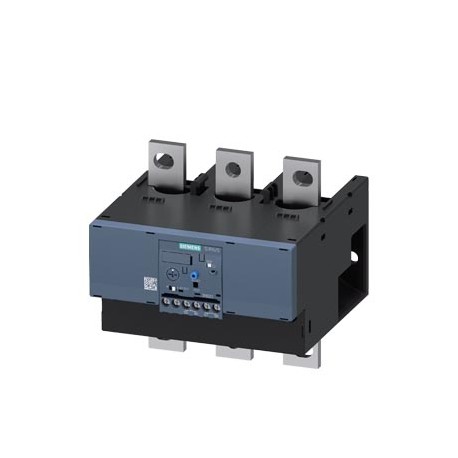

3RB2066-2MC2 SIEMENS Overload relay 160...630 A for motor protection Size S10/S12, Class 20E Contactor mount..
$0.00USD
3672 en stock
Spécifications clés
:Confirmation
EAN:4011209638419
UPC:040892553499
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Confirmation | |
| EAN | 4011209638419 |
| UPC | 040892553499 |
| ETIM | 5 |
| IDÉE | 4 |
| profondeur | 155 mm |
| largeur | 120 mm |
| UNSPSC | 14 |
| eClass | 6 |
| hauteur | 119 mm |
| ● note | for contactor disconnection |
| - solide | 1x (0.5 ... 4 mm²), 2x (0.5 ... 2.5 mm²) |
| Code de groupe | R711 |
| classe de voyage | CLASS 20E |
| ● à 24 V | 4 A |
| ● à 60 V | 0.55 A |
| Date : 5/9/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Facteur Métal | L-O----- |
| ● à 110 V | 4 A |
| ● à 120 V | 4 A |
| ● à 125 V | 4 A |
| ● à 220 V | 0.11 A |
| ● à 230 V | 3 A |
| Groupe de produits | 5808 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| Code des produits | 85364900 |
| Famille de produits | 3RB20, 3RB21 for standard applications |
| dernière modification : | 2/9/2022 |
| Poids net (kg) | 1,868 Kg |
| puissance de fonctionnement | |
| courant thermique | 630 A |
| ● valeur nominale | 1 000 V |
| méthode de fixation | Contactor mounting/stand-alone installation |
| résistance aux chocs | 15g / 11 ms |
| Pays d'origine | Germany |
| Transport maritime | other |
| position de montage | any |
| tension de fonctionnement | |
| couple de serrage | |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SIRIUS |
| ● pendant le stockage | -40 ... +80 °C |
| Dimensions de l'emballage | 151,00 x 157,00 x 175,00 |
| Description du produit | Overload relay 160...630 A for motor protection Size S10/S12, Class 20E Contactor mounting/stand-alone installation Main circuit: busbar connection Auxiliary circuit: Screw terminal Manual-Automatic-Reset |
| température ambiante | |
| désignation du produit | solid-state overload relay |
| résistance aux vibrations | 1-6 Hz, 15 mm; 6-500 Hz, 20 m/s²; 10 cycles |
| ● pendant le fonctionnement | -25 ... +60 °C |
| ● pendant le transport | -40 ... +80 °C |
| — solide ou échoué | 1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²) |
| ● pour les principaux contacts | M10 |
| interférence conduite | |
| dimensionnement du relais de surcharge | S10, S12 |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| conception du fusible | |
| Approbation générale du produit | EMC |
| Classe de publication (EF006668) | CLASS 20 |
| désignation du type de produit | 3RB2 |
| compensation de température | -25 ... +60 °C |
| ● à une valeur nominale de 480 V | 630 A |
| ● à la valeur nominale de 600 V | 630 A |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Méthode de montage (EF000003) | - |
| ● pour les contacts auxiliaires | |
| Délai de livraison standard départ usine | 60 Day/Days |
| Surcharge pour matières premières | None |
| Unité de mesure de la taille de l'emballage | MM |
| ● pour le circuit de courant principal | busbar connection |
| Interdiction de substance (Date) | 07/01/2006 |
| type de connexion électrique | |
| Pour une utilisation en zones dangereuses | Declaration of Conformity |
| conception de l'interrupteur auxiliaire | integrated |
| conception du dispositif de déclenchement de surcharge | electronic |
| Entrée de fonction de réinitialisation (EF011940) | - |
| valeur nominale de la fréquence de fonctionnement | 50 ... 60 Hz |
| valeur nominale du courant opérationnel | 630 A |
| ● selon la norme CEI 60068-2-27 | 15g / 11 ms; Signaling contact 97 / 98 in position "Tripped": 8g / 11 ms |
| ● à la valeur nominale maximale AC-3e | 1 000 V |
| humidité relative pendant le fonctionnement | 10 ... 95 % |
| Plage de courant réglable (EF008211) | ['160', '630'] |
| Fonction de réinitialisation automatique (EF011941) | - |
| ● Pour moteurs à courant alternatif de 500 V à 50 Hz | 132 ... 400 kW |
| ● Pour moteurs à courant alternatif de 690 V à 50 Hz | 160 ... 560 kW |
| version d'affichage pour le changement d'état | Slide switch |
| valeur nominale de résistance à la surtension | 8 kV |
| Numéro d'article (Numéro destiné au marché) | 3RB2066-2MC2 |
| Bouton-poussoir de réinitialisation (EF011942) | - |
| Type de tension pour l'actionnement (EF008242) | - |
| ● pour circuit auxiliaire et de commande | screw-type terminals |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| — avec un type de devoir 2 requis | gG: 630 A |
| ● entre le circuit principal et le circuit auxiliaire | 600 V |
| Code de référence selon la norme CEI 81346-2 | F |
| nombre de pôles pour le circuit de courant principal | 3 |
| — avec un type de coordination 1 requis | gG: 800 A, Class L: 1600 A |
| ● sur les câbles AWG pour les contacts auxiliaires | 2x (20 ... 14) |
| ● Pour moteurs triphasés de 400 V à 50 Hz | 90 ... 355 kW |
| ● des contacts auxiliaires et de commande | M3 |
| ● entre le circuit auxiliaire et le circuit auxiliaire | 300 V |
| ● dû à une rupture selon la norme IEC 61000-4-4 | 2 kV (power ports), 1 kV (signal ports) corresponds to degree of severity 3 |
| conception du filetage de la vis de raccordement | |
| courant à pleine charge (FLA) pour moteur à courant alternatif triphasé | |
| nombre de contacts CO pour les contacts auxiliaires | 0 |
| nombre de contacts NC pour les contacts auxiliaires | 1 |
| nombre de contacts NO pour les contacts auxiliaires | 1 |
| type de sections transversales de conducteurs connectables | |
| — finement isolé avec traitement final de base | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²) |
| ● pour les contacts principaux avec bornes à vis | 20 ... 22 N·m |
| Tension d'alimentation de commande nominale Us en courant continu (EF003980) | ['-', '-'] |
| courant de fonctionnement à AC-3e à valeur nominale de 400 V | 630 A |
| décharge électrostatique selon la norme IEC 61000-4-2 | 6 kV contact discharge / 8 kV air discharge |
| courant de fonctionnement des contacts auxiliaires à AC-15 | |
| courant de fonctionnement des contacts auxiliaires du DC-13 | |
| La taille du contacteur peut être adaptée aux besoins spécifiques de l'entreprise. | S10, S12 |
| interférences de terrain selon la norme CEI 61000-4-3 | 10 V/m |
| type d'alimentation en tension via maître de liaison d'entrée/sortie | No |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 41G / 41G |
| Calibre de contact des contacts auxiliaires selon UL | B600 / R300 |
| Protection tactile en façade conforme à la norme IEC 60529 | finger-safe, for vertical contact from the front with box terminal/cover |
| ● pour les contacts auxiliaires avec bornes à vis | 0.8 ... 1.2 N·m |
| ● pour la protection contre les courts-circuits du circuit principal | |
| Tension d'alimentation de commande nominale Us à 50 Hz CA (EF003978) | ['-', '-'] |
| Tension d'alimentation de commande nominale Us à 60 Hz CA (EF003979) | ['-', '-'] |
| altitude d'installation maximale au-dessus du niveau de la mer | 2 000 m |
| Indice de protection IP en face avant, conforme à la norme IEC 60529 | IP00; IP20 with box terminal/cover |
| Type de connexion électrique du circuit principal (EF006819) | Other |
| type de protection selon la directive ATEX 2014/34/UE | Ex II (2) G [Ex e] [Ex d] [Ex px] ; Ex II (2) D [Ex t] [Ex p] |
| ● en raison d'une surtension conducteur-terre conformément à la norme IEC 61000-4-5 | 2 kV (line to earth) corresponds to degree of severity 3 |
| disposition des connecteurs électriques pour le circuit de courant principal | Top and bottom |
| Nombre de contacts auxiliaires en tant que contact inverseur (EF003531) | 0 |
| ● en raison du rayonnement à haute fréquence selon la norme IEC 61000-4-6 | 10 V in frequency range 0.15 to 80 MHz, modulation 80 % AM with 1 kHz |
| Tension d'isolement avec un degré de pollution de 3 à la valeur nominale CA | 1 000 V |
| ● en raison d'une surtension entre conducteurs, conformément à la norme CEI 61000-4-5 | 1 kV (line to line) corresponds to degree of severity 3 |
| Nombre de contacts auxiliaires normalement ouverts (EF001376) | 1 |
| Certificat de conformité selon la directive ATEX 2014/34/UE | PTB 06 ATEX 3001 |
| ● pour la protection contre les courts-circuits de l'interrupteur auxiliaire requis | fuse gG: 6 A |
| Nombre de contacts auxiliaires normalement fermés (EF001377) | 1 |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.07.2006 |
| Composant du produit : borne amovible pour circuit auxiliaire et de commande | Yes |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| valeur de réponse en courant réglable, courant du déclencheur de surcharge dépendant du courant | 160 ... 630 A |
| Tension maximale admissible pour une isolation sûre dans les réseaux avec point étoile mis à la terre | |
| Homologation générale du produit Confirmation EMC Pour utilisation en zones dangereuses Déclaration de conformité Certificats d'essais Marine / Transport maritime Certificats d'essais de type / Rapport d'essai Certificat d'essai spécial Marine / Transport maritime Autre Confirmation Divers | General Product Approval |
