3RF2170-1AA22

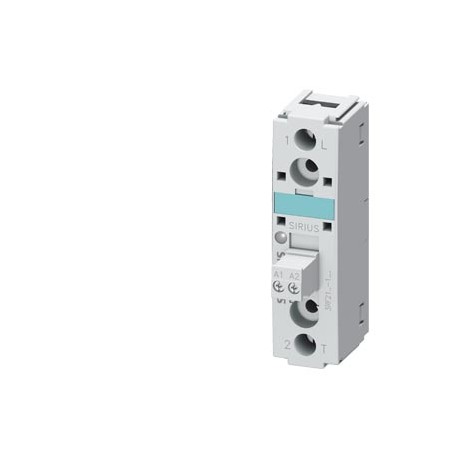

3RF2170-1AA22 SIEMENS Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 70 A 24-230 V / 110-230 V AC ..
$0.00USD
3883 en stock
Spécifications clés
:
EAN:4011209573963
UPC:754554861036
ETIM:6
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EAN | 4011209573963 |
| UPC | 754554861036 |
| ETIM | 6 |
| IDÉE | 4 |
| profondeur | 48 mm |
| largeur | 22.5 mm |
| UNSPSC | 14 |
| eClass | 6 |
| hauteur | 85 mm |
| - solide | 2x (1.5 ... 2.5 mm²), 2x (2.5 ... 6 mm²) |
| ● à AC | 2 mA |
| Code de groupe | R711 |
| Date : 5 mai 2022 | Subject to change without notice© Copyright Siemens 2022 |
| Facteur Métal | None |
| ● à 50 Hz | 20 ... 253 V |
| ● à 60 Hz | 20 ... 253 V |
| Délai d'activation | 40 ms; additionally max. one half-wave |
| Groupe de produits | 3725 |
| Classe de produits | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unité de quantité | 1 Piece |
| Code des produits | 85364900 |
| Délai d'extinction | 40 ms; additionally max. one half-wave |
| Famille de produits | SIRIUS 3RF2 solid-state relays and solid-state contactors |
| dernière modification : | 1/12/2022 |
| Poids net (kg) | 0,064 Kg |
| ampérage maximal | 70 A |
| méthode de fixation | screw fixing |
| fonction du produit | zero-point switching |
| Pays d'origine | Germany |
| Valeur I2t maximale | 7 200 A²·s |
| Certificats de test | other |
| couple de serrage | |
| ● 1 valeur nominale | 50 Hz |
| ● 2 valeurs nominales | 60 Hz |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SIRIUS |
| ● pendant le stockage | -55 ... +80 °C |
| Dimensions de l'emballage | 46,00 x 106,00 x 50,00 |
| Description du produit | Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 70 A 24-230 V / 110-230 V AC screw terminal |
| température ambiante | |
| courant opérationnel | |
| désignation du produit | solid-state relay |
| température de déclassement | 40 °C |
| ● pendant le fonctionnement | -25 ... +60 °C |
| conception du produit | single-phase |
| ● pour les principaux contacts | |
| ● solide ou brin | 1.5 ... 6 mm² |
| interférence conduite | |
| tension d'alimentation de commande | |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| tension de fonctionnement en courant alternatif | |
| ● chez NH conception utilisable | 3NA6817; These fuses have a smaller rated current than the semiconductor relays |
| Approbation générale du produit | EMC |
| désignation du type de produit | 3RF21 |
| ● à 50 Hz valeur nominale | 24 ... 230 V |
| ● à 60 Hz valeur nominale | 24 ... 230 V |
| ● à la valeur nominale AC-51 | 50 A |
| ● de fusible DIAZED utilisable | 5SB4111; These fuses have a smaller rated current than the semiconductor relays |
| ● de fusible NEOZED utilisable | 5SE2335; These fuses have a smaller rated current than the semiconductor relays |
| ● montage côte à côte | Yes |
| Règlement sur le contrôle des exportations | AL : N / ECCN : EAR99H |
| Version modulaire (EF001126) | true |
| perte de puissance [V∙A] maximum | 94 VA |
| Délai de livraison standard départ usine | 40 Day/Days |
| Surcharge pour matières premières | None |
| courant de fonctionnement minimum | 500 mA |
| couple de serrage [lbf·in] | |
| Unité de mesure de la taille de l'emballage | MM |
| Tension d'alimentation de commande en courant alternatif | |
| longueur dénudée du câble | |
| ● pour le circuit de courant principal | screw-type terminals |
| Interdiction de substance (Date) | 05/28/2009 |
| numéro d'article du fabricant | |
| type de connexion électrique | |
| Tension d'alimentation de commande 1 en courant alternatif | |
| valeur nominale de la tension d'isolation | 600 V |
| valeur nominale de la fréquence de fonctionnement | 50 ... 60 Hz |
| fréquence de la tension d'alimentation de contrôle | |
| courant inverse du thyristor | 10 mA |
| courant de commande à la valeur nominale CA | 15 mA |
| Certificats d'essai de type/Rapport d'essai | Confirmation |
| ● selon la valeur nominale UL 508 | 50 A |
| ● sur les câbles AWG pour les contacts principaux | 2x (14 ... 10) |
| valeur nominale de la résistance au courant de surtension | 1 200 A |
| tolérance de fréquence de ligne symétrique | 5 Hz |
| Numéro d'article (Numéro destiné au marché) | 3RF2170-1AA22 |
| Puissance de fonctionnement nominale NEMA (EF011960) | - |
| Type de tension pour l'actionnement (EF008242) | AC |
| ● pour circuit auxiliaire et de commande | screw-type terminals |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| ● pour les contacts auxiliaires et de commande | |
| nombre de contacts NC pour les contacts principaux | 0 |
| nombre de contacts NO pour les contacts principaux | 1 |
| Code de référence selon la norme CEI 81346-2 | Q |
| nombre de pôles pour le circuit de courant principal | 1 |
| couple de serrage maximal de la vis de fixation | 1.5 N·m |
| ● des contacts auxiliaires et de commande | M3 |
| ● Conception cylindrique, dimensions utiles : 22 x 58 mm | 3NW6217-1; These fuses have a smaller rated current than the semiconductor relays |
| ● dû à une rupture selon la norme IEC 61000-4-4 | 2 kV / 5 kHz behavior criterion 2 |
| conception du filetage de la vis de raccordement | |
| Numéro de référence du fabricant du fusible gG | |
| nombre de contacts CO pour les contacts auxiliaires | 0 |
| nombre de contacts NC pour les contacts auxiliaires | 0 |
| nombre de contacts NO pour les contacts auxiliaires | 0 |
| résistance aux chocs selon la norme IEC 60068-2-27 | 15g / 11 ms |
| type de sections transversales de conducteurs connectables | |
| — finement isolé avec traitement final de base | 2x (1 ... 2.5 mm²), 2x (2.5 ... 6 mm²), 1x 10 mm² |
| ● finement broché avec traitement final du noyau | 1 ... 10 mm² |
| type de tension de la tension d'alimentation de commande | AC |
| ● _1 des accessoires pouvant être commandés | 3RF2900-3PA88 |
| ● _2 des accessoires pouvant être commandés | 3RF2990-0HA33 |
| ● _4 des accessoires qui peuvent être commandés | 3RF2990-0GA33 |
| Puissance de fonctionnement nominale à AC-3, 400 V (EF001364) | - |
| Puissance de fonctionnement nominale à AC-4, 400 V (EF008496) | - |
| résistance aux vibrations selon la norme IEC 60068-2-6 | 2g |
| — finement isolé sans traitement final de base | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| ● pour les contacts principaux avec bornes à vis | 2 ... 2.5 N·m |
| Tension d'alimentation de commande nominale Us en courant continu (EF003980) | ['-', '-'] |
| ● à la valeur initiale AC pour la détection du signal <1> | 90 V |
| courant de commande à la tension d'alimentation de commande minimale | |
| décharge électrostatique selon la norme IEC 61000-4-2 | 4 kV contact discharging / 8 kV air discharging, behavior criterion 2 |
| interférences de terrain selon la norme CEI 61000-4-3 | 80 MHz ... 1 GHz 10 V/m, behavior criterion 1 |
| couple de serrage [lbf·in] de la vis de fixation maximum | 13 lbf·in |
| Courant de fonctionnement nominal Ie à AC-1, 400 V (EF001393) | 70 |
| Courant de fonctionnement nominal Ie à AC-3, 400 V (EF001392) | - |
| Courant de fonctionnement nominal Ie à AC-4, 400 V (EF008495) | - |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 41C / 41C |
| résistance à la surtension du circuit principal valeur nominale | 6 kV |
| Protection tactile en façade conforme à la norme IEC 60529 | finger-safe, for vertical contact from the front |
| ● sur les câbles AWG pour les contacts auxiliaires et de commande | 1x (AWG 20 ... 12) |
| Tension d'alimentation de commande nominale Us à 50 Hz CA (EF003978) | ['110', '230'] |
| Tension d'alimentation de commande nominale Us à 60 Hz CA (EF003979) | ['110', '230'] |
| section transversale du conducteur connectable pour les contacts principaux | |
| altitude d'installation maximale au-dessus du niveau de la mer | 1 000 m |
| Plage de fonctionnement par rapport à la tension de fonctionnement en courant alternatif | |
| Indice de protection IP en face avant, conforme à la norme IEC 60529 | IP20 |
| ● à 50 Hz, valeur pleine échelle pour la reconnaissance du signal <0> | 40 V |
| ● à 60 Hz, valeur pleine échelle pour la reconnaissance du signal <0> | 40 V |
| Type de connexion électrique du circuit principal (EF006819) | Screw connection |
| émissions d'interférences HF conduites conformément à la norme CISPR11 | Class A for industrial environment |
| Émission d'interférences HF liées au champ selon la norme CISPR11 | Class B for the domestic, business and commercial environments |
| tolérance symétrique relative de la fréquence de fonctionnement | 10 % |
| Nombre de contacts principaux en tant que contact normalement ouvert (EF001374) | 1 |
| ● en raison d'une surtension conducteur-terre conformément à la norme IEC 61000-4-5 | 2 kV behavior criterion 2 |
| Nombre de contacts normalement fermés en tant que contact principal (EF001375) | 0 |
| ● en raison du rayonnement à haute fréquence selon la norme IEC 61000-4-6 | 140 dBuV in the frequency range 0.15 ... 80 MHz, behavior criterion 1 |
| ● en raison d'une surtension entre conducteurs, conformément à la norme CEI 61000-4-5 | 1 kV behavior criterion 2 |
| ● fusible gS pour la protection des semi-conducteurs à la conception NH utilisable | 3NE1820-0 |
| Nombre de contacts auxiliaires normalement ouverts (EF001376) | 0 |
| ● pour les contacts auxiliaires et de commande avec bornes à vis | 0.5 ... 0.6 N·m |
| Nombre de contacts auxiliaires normalement fermés (EF001377) | 0 |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 28.05.2009 |
| tension de blocage au niveau du thyristor pour les contacts principaux maximale admissible | 800 V |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Numéro AWG correspondant à la section transversale du conducteur connectable codé pour les contacts principaux | 14 ... 10 |
| vitesse de montée en tension au niveau du thyristor pour les contacts principaux maximale admissible | 1 000 V/µs |
| ● de fusible de secours R pour la protection des semi-conducteurs à la conception NH utilisable | 3NE8020-1 |
| Pertes de puissance [W] pour la valeur nominale du courant sans charge, part typique du courant | 3.5 W |
| ● Fusible R à gamme complète pour la protection des semi-conducteurs, utilisable dans une conception cylindrique | 5SE1363; These fuses have a smaller rated current than the semiconductor relays |
| ● Fusible de secours R pour la protection des semi-conducteurs, de forme cylindrique, 22 x 58 mm utilisables | 3NC2200 |
| Approbation générale du produit Déclaration de conformité EMC Confirmation Certificats d'essai Autres certificats d'essai/rapport d'essai Confirmation | General Product Approval |
Description du produit
SIRIUS, 3RF2 solid state relay, width 22.5mm 70A 24-230V / 110-230VAC screw terminals. Manufactured to order. Non-Cancelable Non-Returnable.
