3RF2900-1TA88

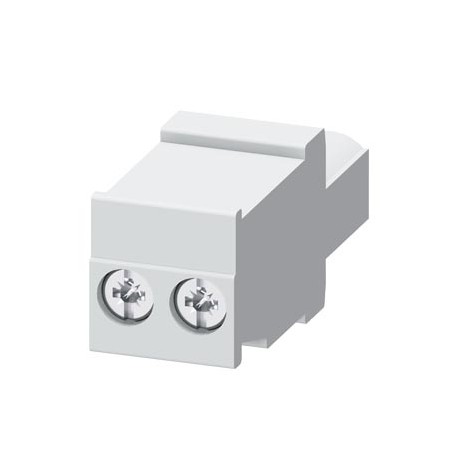

3RF2900-1TA88 SIEMENS replacement control connector for 3RF20/21/22/23/24 screw-type connection system color..
$0.00USD
4528 en stock
Spécifications clés
:VersionClassificationeClass627-37-92-01eClass7.127-37-92-01eClass827-37-92-01eClass927-37-92-01eClass9.127-37-92-01ETIM5EC002498ETIM6EC002498ETIM7EC002498ETIM8EC002498
EAN:4011209954298
UPC:195125053137
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| VersionClassificationeClass627-37-92-01eClass7.127-37-92-01eClass827-37-92-01eClass927-37-92-01eClass9.127-37-92-01ETIM5EC002498ETIM6EC002498ETIM7EC002498ETIM8EC002498 | |
| EAN | 4011209954298 |
| UPC | 195125053137 |
| ETIM | 5 |
| largeur | 10 mm |
| eClass | 6 |
| - solide | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| Code de groupe | R711 |
| Confirmation | |
| Date 5/8/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Facteur Métal | None |
| Groupe de produits | 3726 |
| Classe de produits | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unité de quantité | 1 Piece |
| Code des produits | 85366990 |
| Famille de produits | SIRIUS 3RF2 solid-state relays and solid-state contactors |
| dernière modification : | 3/17/2021 |
| Poids net (kg) | 0,005 Kg |
| méthode de fixation | clip-on |
| fonction du produit | solid-state relay / solid-state contactor 3RF2 |
| Pays d'origine | Germany |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SIRIUS |
| ● pendant le stockage | -55 ... +80 °C |
| Dimensions de l'emballage | 92,00 x 105,00 x 52,00 |
| Description du produit | replacement control connector for 3RF20/21/22/23/24 screw-type connection system color gray identifying marking A1 A2 |
| température ambiante | |
| degré de pollution | 3 |
| désignation du produit | control plug |
| température de déclassement | 40 °C |
| quantité minimale de commande | 50 |
| interférence conduite | |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| Approbation générale du produit | EMC |
| ● montage côte à côte | Yes |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Version modulaire (EF001126) | true |
| Délai de livraison standard départ usine | 25 Day/Days |
| Surcharge pour matières premières | None |
| Unité de mesure de la taille de l'emballage | MM |
| Interdiction de substance (Date) | 07/01/2006 |
| type de connexion électrique | |
| valeur nominale de la fréquence de fonctionnement | 50 ... 60 Hz |
| Numéro d'article (Numéro destiné au marché) | 3RF2900-1TA88 |
| Puissance de fonctionnement nominale NEMA (EF011960) | - |
| Type de tension pour l'actionnement (EF008242) | - |
| ● pour circuit auxiliaire et de commande | screw-type terminals |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| ● pour les contacts auxiliaires et de commande | |
| ● dû à une rupture selon la norme IEC 61000-4-4 | 2 kV / 5 kHz behavior criterion 2 |
| nombre de contacts CO pour les contacts auxiliaires | 0 |
| résistance aux chocs selon la norme IEC 60068-2-27 | 15g / 11 ms |
| type de sections transversales de conducteurs connectables | |
| — finement isolé avec traitement final de base | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| Puissance de fonctionnement nominale à AC-3, 400 V (EF001364) | - |
| Puissance de fonctionnement nominale à AC-4, 400 V (EF008496) | - |
| résistance aux vibrations selon la norme IEC 60068-2-6 | 2g |
| — finement isolé sans traitement final de base | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| Tension d'alimentation de commande nominale Us en courant continu (EF003980) | ['-', '-'] |
| décharge électrostatique selon la norme IEC 61000-4-2 | 4 kV contact discharging / 8 kV air discharging, behavior criterion 2 |
| Courant de fonctionnement nominal Ie à AC-1, 400 V (EF001393) | - |
| Courant de fonctionnement nominal Ie à AC-3, 400 V (EF001392) | - |
| Courant de fonctionnement nominal Ie à AC-4, 400 V (EF008495) | - |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 41C / 41C |
| Protection tactile en façade conforme à la norme IEC 60529 | finger-safe, for vertical contact from the front |
| ● sur les câbles AWG pour les contacts auxiliaires et de commande | 1x (AWG 20 ... 12) |
| Tension d'alimentation de commande nominale Us à 50 Hz CA (EF003978) | - |
| Tension d'alimentation de commande nominale Us à 60 Hz CA (EF003979) | - |
| altitude d'installation maximale au-dessus du niveau de la mer | 1 000 m |
| Indice de protection IP en face avant, conforme à la norme IEC 60529 | IP20 |
| Type de connexion électrique du circuit principal (EF006819) | - |
| émissions d'interférences HF conduites conformément à la norme CISPR11 | Class A for industrial environment |
| Émission d'interférences HF liées au champ selon la norme CISPR11 | Class B for the domestic, business and commercial environments |
| Nombre de contacts principaux en tant que contact normalement ouvert (EF001374) | - |
| ● en raison d'une surtension conducteur-terre conformément à la norme IEC 61000-4-5 | 2 kV behavior criterion 2 |
| Nombre de contacts normalement fermés en tant que contact principal (EF001375) | - |
| ● en raison du rayonnement à haute fréquence selon la norme IEC 61000-4-6 | 140 dBuV in the frequency range 0.15 ... 80 MHz, behavior criterion 1 |
| longueur dénudée du câble pour les contacts auxiliaires et de commande | 7 mm |
| ● en raison d'une surtension entre conducteurs, conformément à la norme CEI 61000-4-5 | 1 kV behavior criterion 2 |
| Nombre de contacts auxiliaires normalement ouverts (EF001376) | - |
| Nombre de contacts auxiliaires normalement fermés (EF001377) | - |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.07.2006 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| couple de serrage pour les contacts auxiliaires et de commande avec bornes à vis | 0.5 ... 0.6 N·m |
| Approbation générale du produit Déclaration de conformité EMCD Autre confirmation Confirmation | General Product Approval |
| conception du filetage de la vis de connexion des contacts auxiliaires et de commande | M3 |
| couple de serrage [lbf·in] pour les contacts auxiliaires et de commande avec bornes à vis | 4.5 ... 5.3 lbf·in |
Description du produit
SPARE CONTROL CONNECTOR FOR 3RF20/21/22/3RF23/24 . COLOR GRIS IDENTIF. A1 A2. Manufactured to order. Non-Cancelable Non-Returnable.
