3RK1207-0CG00-2AA2

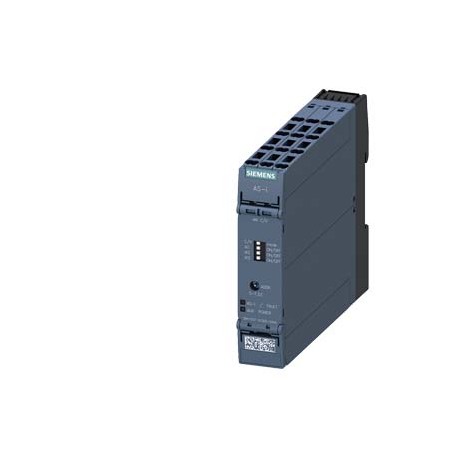

3RK1207-0CG00-2AA2 SIEMENS AS-i SlimLine Compact module SC22.5, IP20, analog, 4AI-C/V spring-type terminals ..
$0.00USD
4941 en stock
Spécifications clés
:Confirmation
EAN:4011209974616
UPC:804766359880
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Confirmation | |
| EAN | 4011209974616 |
| UPC | 804766359880 |
| ETIM | 5 |
| IDÉE | 4 |
| profondeur | 120 mm |
| largeur | 22.5 mm |
| UNSPSC | 15 |
| eClass | 6 |
| hauteur | 100 mm |
| Code ID1 | F; Factory setting, changeable |
| ● note | 46 mA with supply via AS interface / 500 mA with supply via Uaux |
| ● solide | 1x (0.5 ... 1.5 mm²), 2x (0.5 ... 1.5 mm²) |
| Code de groupe | R711 |
| Facteur Métal | None |
| Date : 14/05/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Groupe de produits | 3720 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| Code des produits | 85371098 |
| Famille de produits | SlimLine Compact |
| dernière modification : | 1/7/2021 |
| code de référence | |
| Poids net (kg) | 0,224 Kg |
| version d'affichage | |
| Profondeur (EF000049) | 120.0 |
| Largeur (EF000008) | 22.5 |
| méthode de fixation | screw and snap-on mounting |
| résistance aux chocs | 15g / 11 ms (modules) or 10g / 11 ms (modules with device connector) |
| Pays d'origine | Germany |
| Hauteur (EF000040) | 100.0 |
| Transport maritime | other |
| Certificats de test | Marine / Shipping |
| autres informations | An auxiliary external feed (AUX POWER) of between 20 and 30 V DC is necessary for supplying the output circuits. The auxiliary feed must comply with IEC 60990 (PELV), protection class III. |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| ● pendant le stockage | -40 ... +85 °C |
| Dimensions de l'emballage | 37,00 x 110,00 x 159,00 |
| Description du produit | AS-i SlimLine Compact module SC22.5, IP20, analog, 4AI-C/V spring-type terminals 4 x analog input Inputs switchable C/V Overall width 22.5 mm |
| température ambiante | |
| désignation du produit | Slimline Compact I/O module for use in the control cabinet |
| classe de protection IP | IP20 |
| ● à 30 V maximum | 200 mA |
| ● pendant le fonctionnement | -25 ... +70 °C |
| ● pour AS-Interface | LED green/red |
| conception du produit | AS-i SC22.5, 4AI PT100 |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| nombre d'entrées analogiques | 4 |
| ● Câbles AWG solides | 1x (20 ... 16), 2x (20 ... 16) |
| Approbation générale du produit | EMC |
| conception du type esclave | standard slave |
| nombre de sorties analogiques | 0 |
| nombre d'entrées numériques | 0 |
| Maître de liaison E/S (EF007298) | false |
| Entrée, courant (EF003204) | - |
| Entrée, tension (EF003205) | - |
| nombre de sorties numériques | 0 |
| Profil esclave AS-Interface | S-7.3.E |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Entrée, résistance (EF003206) | - |
| Sortie, courant (EF003212) | - |
| Sortie, tension (EF003213) | - |
| ● câbles multibrins AWG | 1x (20 ... 16), 2x (20 ... 16) |
| Délai de livraison standard départ usine | 10 Day/Days |
| Surcharge pour matières premières | None |
| Accessoire système (EF004118) | true |
| ● selon la norme EN 61346-2 | K |
| Unité de mesure de la taille de l'emballage | MM |
| Tension d'alimentation CC (EF007534) | ['-', '-'] |
| Norme radio GSM (EF008524) | false |
| type de technologie de connexion | 2- and 4-wire technology |
| Entrée, thermocouple (EF003208) | - |
| Norme radio GPRS (EF008523) | false |
| Norme radio UMTS (EF008525) | false |
| plage de signal à l'entrée analogique | 4 ... 20 mA; +/- 20 mA; 1 ... 5 V; +/- 10 V |
| Montage en rack possible (EF007018) | FALSE |
| Montage sur rail possible (EF003972) | FALSE |
| Possibilité d'intégration frontale (EF007016) | FALSE |
| Tension d'alimentation CA 50 Hz (EF007532) | ['-', '-'] |
| Tension d'alimentation CA 60 Hz (EF007533) | ['-', '-'] |
| Certificats d'essai de type/Rapport d'essai | |
| ● pour tension auxiliaire externe | 4 A |
| Norme radio Bluetooth (EF007178) | false |
| Degré de protection (IP) (EF005474) | IP20 |
| Nombre d'entrées analogiques (EF001994) | 4 |
| Numéro d'article (Numéro destiné au marché) | 3RK1207-0CG00-2AA2 |
| Signal d'entrée, configurable (EF003209) | true |
| Nombre de sorties analogiques (EF001995) | 0 |
| Signal de sortie configurable (EF003214) | - |
| Norme radio WLAN 802.11 (EF007179) | false |
| SIL selon la norme IEC 61508 (EF009889) | None |
| Degré de protection (NEMA) (EF011959) | - |
| Nombre d'interfaces matérielles USB (EF003025) | - |
| Protocole de support pour ASI (EF003051) | true |
| Protocole de prise en charge pour CAN (EF003053) | false |
| Protocole de prise en charge pour KNX (EF003055) | false |
| Protocole de support pour LON (EF003017) | false |
| Type de connexion électrique (EF003961) | Other |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| type de configuration d'adresse des esclaves AS-i | via front addressing socket |
| ● à 24 V avec AS-i Power24V maximum | 250 mA |
| Entrées analogiques configurables (EF008518) | true |
| nombre d'entrées numériques liées à la sécurité | 0 |
| type d'alimentation électrique | AS interface, alternatively U_AUX |
| Résolution A/D pour les entrées/sorties analogiques | 16 bit |
| Sorties analogiques configurables (EF008519) | - |
| Entrée, thermomètre à résistance (EF003207) | false |
| Nombre d'interfaces matérielles autres (EF003027) | 0 |
| Nombre d'interfaces PROFINET (EF006932) | 0 |
| Convient aux fonctions de sécurité (EF001597) | false |
| Montage mural/montage direct (EF007020) | FALSE |
| Catégorie selon la norme EN 954-1 (EF006782) | - |
| Nombre d'interfaces matérielles RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles RS-485 (EF003023) | 0 |
| Protocole pris en charge pour Modbus (EF003057) | false |
| Protocole de support pour SERCOS (EF006657) | false |
| Protocole pris en charge pour TCP/IP (EF003050) | false |
| Type de tension d'alimentation (EF002991) | - |
| Protocole de support pour SUCONET (EF003060) | false |
| lissage de la fonction produit paramétrable | Yes |
| Nombre d'interfaces matérielles sans fil (EF006933) | 0 |
| Nombre d'interfaces matérielles en parallèle (EF003026) | 0 |
| Protocole de support pour INTERBUS (EF003054) | false |
| Protocole de prise en charge pour PROFIBUS (EF003052) | false |
| Fonctionnement du produit adapté à AS-i Power24V | Yes |
| Le protocole est pris en charge par le protocole AS-Interface | Yes |
| Agent d'opération annexe (Ex ia) (EF004141) | - |
| Agent d'opération annexe (Ex ib) (EF004142) | - |
| Catégorie de sécurité anti-explosion pour les gaz (EF003997) | FALSE |
| Résolution des entrées analogiques (EF003575) | 16 |
| Protocole de prise en charge pour DeviceNet (EF003059) | false |
| Protocole de support pour PROFIsafe (EF007526) | false |
| type de sections transversales de conducteurs connectables | |
| ● finement broché avec traitement final du noyau | 1x (0,25 ... 1,0 mm²), 2x (0,25 ... 1,0 mm²) |
| Catégorie de sécurité anti-explosion pour les poussières (EF003998) | FALSE |
| Nombre d'interfaces matérielles série TTY (EF003024) | 0 |
| Résolution des sorties analogiques (EF003577) | 16 |
| Protocole de prise en charge pour EtherNet/IP (EF007521) | false |
| Protocole de prise en charge pour PROFINET IO (EF007525) | false |
| Protocole de support pour SafetyBUS p (EF007527) | false |
| Protocole de support pour les autoroutes de données (EF003058) | false |
| Protocole de support pour PROFINET CBA (EF007524) | false |
| variable d'entrée de la fonction produit paramétrable | Yes |
| ● finement débridée sans traitement final de cœur | 1x (0.5 ... 1.5 mm²), 2x (0.5 ... 1.5 mm²) |
| ampérage admissible de l'interface au connecteur de l'appareil | |
| Protocole de support pour INTERBUS-Safety (EF006662) | false |
| Protocole de prise en charge de DeviceNet Safety (EF007520) | false |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 42C / 42C |
| Protocole de prise en charge pour d'autres systèmes de bus (EF003062) | false |
| Nombre d'interfaces matérielles Ethernet industrielles (EF003020) | 0 |
| Protocole de support pour Foundation Fieldbus (EF007522) | false |
| type de connexion électrique des entrées et des sorties | Spring-loaded terminals |
| Niveau de performance selon la norme EN ISO 13849-1 (EF007399) | - |
| courant consommé provenant de la tension auxiliaire externe maximum | 500 mA |
| tension de fonctionnement selon les spécifications AS-Interface | 18 ... 31.6 V |
| courant consommé par les conducteurs profilés de l'interface AS | |
| Protocole de support pour la sécurité au travail de l'interface AS (EF007519) | false |
| Connexion au bus de terrain possible via un coupleur de bus séparé (EF004002) | - |
| propriété de l'alimentation du capteur résistante aux courts-circuits et aux surcharges | Yes |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.05.2012 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| erreur de température symétrique par K relative à la plage d'entrée/plage de sortie | 0.01 %/K |
| erreur de linéarité symétrique relative liée à la plage d'entrée/plage de sortie | 0.05 % |
| Ampérage admissible de l'alimentation du capteur pour toutes les entrées à une température ambiante de 40 °C | 500 mA |
| limite opérationnelle symétrique relative à la plage d'entrée/plage de sortie | 1 %; full sclae |
| définir les valeurs de la fréquence d'interférence pour la suppression de la tension d'interférence | 50 / 60 Hz |
| ● selon la norme DIN 40719 étendue selon la norme IEC 204-2 selon la norme IEC 750 | A |
| La conception du capteur à l'entrée analogique est prise en charge par un capteur de température à résistance. | No |
| limite d'erreur de base symétrique relative relative à la plage d'entrée/plage de sortie à 25 °C | 0.7 % |
| Précision de répétition symétrique relative en fonction de la plage d'entrée/de sortie à l'état stabilisé à 25 °C | 0.1 % |
| Homologation générale du produit Déclaration de conformité EMC Confirmation Certificats d'essais Marine / Transport maritime Certificats d'essais de type / Rapport d'essais Marine / Transport maritime Autre Confirmation | General Product Approval |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
