3RK1304-5LS40-3AA0

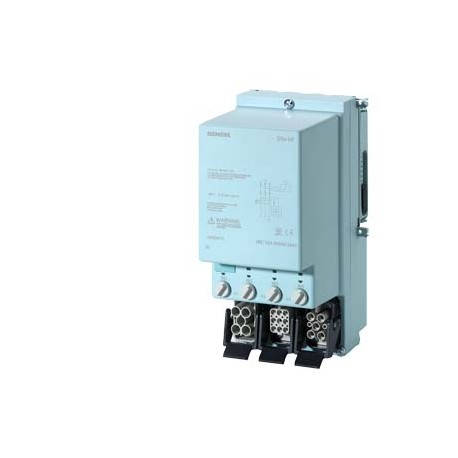

3RK1304-5LS40-3AA0 SIEMENS ET 200pro RSE HF Reversing starter High Feature Mechanical switching Electronic o..
$0.00USD
4973 en stock
Spécifications clés
:
EAN:4011209659957
UPC:662643244786
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EAN | 4011209659957 |
| UPC | 662643244786 |
| ETIM | 5 |
| profondeur | 150 mm |
| largeur | 110 mm |
| UNSPSC | 14 |
| eClass | 6 |
| hauteur | 230 mm |
| ● à Washington | 24 ... 24 V |
| Code de groupe | R711 |
| classe de voyage | CLASS 10 |
| Date 5/7/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Facteur Métal | LAO----- |
| Groupe de produits | 3723 |
| Classe de produits | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unité de quantité | 1 Piece |
| Code des produits | 85371098 |
| Famille de produits | Ordering Data Overview |
| dernière modification : | 1/15/2021 |
| Poids net (kg) | 2,040 Kg |
| puissance de fonctionnement | |
| caractéristiques du produit | |
| type de tension | AC |
| Profondeur (EF000049) | 150.0 |
| Largeur (EF000008) | 110.0 |
| méthode de fixation | screw fixing |
| fonction du produit | |
| résistance aux chocs | 15g / 11 ms |
| ● démarrage direct | No |
| Pays d'origine | Germany |
| Hauteur (EF000040) | 230.0 |
| position de montage | vertical, horizontal |
| nombre de prises | |
| ● des entrées | 2 byte |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| taux d'échec [FIT] | |
| nom de marque du produit | SIMATIC |
| type de mission | 1 |
| ● pendant le stockage | -40 ... +70 °C |
| ● des sorties | 2 byte |
| Dimensions de l'emballage | 228,00 x 309,00 x 184,00 |
| Description du produit | ET 200pro RSE HF Reversing starter High Feature Mechanical switching Electronic overload protection AC-3, 5.5 kW / 400 V 1.50 A...12.00 A without brake contact 4 DI Han Q4/2 - Han Q8/0 |
| température ambiante | |
| degré de pollution | 3 |
| courant opérationnel | |
| désignation du produit | Motor starters |
| classe de protection IP | IP65 |
| Avec fusible (EF006693) | - |
| résistance aux vibrations | 2g |
| ● pendant le fonctionnement | -25 ... +55 °C |
| ● pendant le transport | -40 ... +70 °C |
| ● Démarrage en marche arrière | Yes |
| conception du produit | reversing starter |
| Le protocole est pris en charge | |
| ● Protocole PROFINET | Yes |
| ● à la valeur nominale CC | 20.4 ... 28.8 V |
| tension d'alimentation 1 à CC | 24 ... 24 V |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| — avec circuit de dérivation | 1.6416 W |
| ● maximum admissible | 28.8 V |
| ● minimum admissible | 20.4 V |
| Approbation générale du produit | EMC |
| Classe de publication (EF006668) | CLASS 10 |
| tension d'alimentation de commande 1 | |
| nombre d'entrées numériques | 4 |
| désignation du type de produit | ET 200pro |
| ● Protocole PROFIBUS DP | Yes |
| ● à la valeur nominale de 400 V | 100 000 A |
| Déclaration de conformité | Test Certificates |
| ● en état de commutation activé | |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| — sans circuit de dérivation | 1.656 W |
| ● pour l'alimentation principale en énergie | socket according to ISO23570 |
| ● en état de commutation OFF | |
| Délai de livraison standard départ usine | 5 Day/Days |
| Surcharge pour matières premières | None |
| Avec transformateur (EF000278) | false |
| Unité de mesure de la taille de l'emballage | MM |
| Déclaration de conformité du Royaume-Uni | |
| type de protection du moteur | solid-state |
| Interdiction de substance (Date) | 05/01/2012 |
| valeur nominale de la tension de fonctionnement | 200 ... 400 V |
| type de connexion électrique | |
| ● pour les signaux d'entrée numériques | 4 |
| valeur nominale de la tension d'isolation | 400 V |
| ● en courant alternatif à la valeur nominale de 400 V | 12 A |
| ● Commande de freinage avec alimentation 24 V CC | No |
| ● pour les signaux de sortie numériques | 0 |
| conception du contact de commutation | electromechanical |
| ● 1 pour les signaux d'entrée numériques | M12 socket |
| ● 2 pour les signaux d'entrée numériques | M12 socket |
| ● 3 pour les signaux d'entrée numériques | M12 socket |
| ● 4 pour les signaux d'entrée numériques | M12 socket |
| ● Commande de freinage avec 180 V CC | No |
| ● Commande de freinage avec 230 V CA | No |
| ● Commande de freinage avec 400 V CA | No |
| ● Commande de freinage avec 500 V CC | No |
| Type de démarreur de moteur (EF009598) | Reversing starter |
| proportion de défaillances dangereuses | |
| ● à AC-3 à la valeur nominale de 400 V | 12 A |
| ● pour la transmission principale d'énergie | socket according to ISO23570 |
| ● pour la tension d'alimentation côté ligne | via backplane bus |
| Montage sur rail possible (EF003972) | - |
| ● pour le départ côté charge | socket according to ISO23570 |
| ● Prend en charge l'arrêt PROFIenergy | Yes |
| Réinitialisation externe possible (EF003426) | - |
| conception de la protection contre les courts-circuits | fuse |
| communication par bus de fonction produit | Yes |
| fonctionnement du produit sur site | Yes |
| humidité relative pendant le fonctionnement | 5 ... 95 % |
| tension d'alimentation 1 à valeur nominale CC | |
| ● Entrées numériques paramétrables | Yes |
| ● Sorties numériques paramétrables | No |
| ● pour la transmission de la tension d'alimentation | via backplane bus |
| Degré de protection (IP) (EF005474) | IP65 |
| composant du produit, sortie du frein moteur | No |
| valeur nominale de résistance à la surtension | 6 kV |
| Numéro d'article (Numéro destiné au marché) | 3RK1304-5LS40-3AA0 |
| Nombre de voyants (EF001965) | - |
| Courant de fonctionnement nominal Ie (EF001443) | 12 |
| Type de tension pour l'actionnement (EF008242) | DC |
| Avec déclencheur en cas de court-circuit (EF006691) | true |
| espace d'adressage mémoire de la plage d'adresses | |
| type de tension de la tension d'alimentation | DC |
| Degré de protection (NEMA) (EF011959) | - |
| Nombre de postes de commandement (EF001372) | - |
| Convient pour l'arrêt d'urgence (EF001433) | - |
| Protocole de support pour ASI (EF003051) | false |
| Protocole de prise en charge pour CAN (EF003053) | - |
| Protocole de support pour LON (EF003017) | - |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| Code de référence selon la norme CEI 81346-2 | Q |
| tension d'alimentation de commande à la valeur nominale CC | 20.4 ... 28.8 V |
| nombre de pôles pour le circuit de courant principal | 3 |
| ● Prend en charge les valeurs mesurées par PROFIenergy | Yes |
| Protocole pris en charge pour Modbus (EF003057) | - |
| Protocole de support pour SERCOS (EF006657) | - |
| Protocole pris en charge pour TCP/IP (EF003050) | - |
| conception de l'interface du protocole PROFINET | Yes |
| protection contre les courts-circuits | Yes |
| protection tactile contre les chocs électriques | finger-safe |
| Protocole de support pour SUCONET (EF003060) | - |
| Réglage actuel de la surcharge (EF002336) | ['1.5', '12'] |
| Protocole de support pour INTERBUS (EF003054) | - |
| Protocole de prise en charge pour PROFIBUS (EF003052) | - |
| Le protocole est pris en charge par le protocole AS-Interface | No |
| Protocole de prise en charge pour DeviceNet (EF003059) | - |
| Protocole de support pour PROFIsafe (EF007526) | - |
| Puissance nominale, 460 V, 60 Hz, triphasé (EF009600) | - |
| Puissance nominale, 575 V, 60 Hz, triphasé (EF009601) | - |
| type de tension de la tension d'alimentation de commande | DC |
| Protocole de prise en charge pour EtherNet/IP (EF007521) | - |
| Protocole de prise en charge pour PROFINET IO (EF007525) | - |
| Protocole de support pour SafetyBUS p (EF007527) | - |
| ● avec un faible taux de demande selon SN 31920 | 50 % |
| Puissance de fonctionnement nominale à AC-3, 400 V (EF001364) | 5.5 |
| Protocole de support pour les autoroutes de données (EF003058) | - |
| Protocole de support pour PROFINET CBA (EF007524) | - |
| perte de puissance [W] dans le circuit auxiliaire et de commande | |
| ● avec un taux de demande élevé selon SN 31920 | 75 % |
| Tension d'alimentation de commande nominale Us en courant continu (EF003980) | ['20.4', '28.8'] |
| Courant de fonctionnement nominal à AC-3, 400 V (EF009602) | 12 |
| ● à l'interface spécifique du fabricant | optical interface |
| Protocole de support pour INTERBUS-Safety (EF006662) | - |
| Protocole de prise en charge de DeviceNet Safety (EF007520) | - |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 42D / 42D |
| Protocole de prise en charge pour d'autres systèmes de bus (EF003062) | - |
| Puissance de fonctionnement des moteurs triphasés à 400 V à 50 Hz | 700 ... 5 500 W |
| Température ambiante, limite supérieure de fonctionnement (EF009603) | - |
| Valeur B10 avec un taux de demande élevé selon SN 31920 | 1 000 000 |
| Tension d'alimentation de commande nominale Us à 50 Hz CA (EF003978) | - |
| Tension d'alimentation de commande nominale Us à 60 Hz CA (EF003979) | - |
| capacité de coupure courant de court-circuit maximal (Icu) | |
| Protocole de support pour Foundation Fieldbus (EF007522) | - |
| Protection contre les surcharges compensée en température (EF009604) | - |
| type de connexion électrique pour circuit de courant principal | tab terminals |
| altitude d'installation maximale au-dessus du niveau de la mer | 3 500 m |
| Classe de coordination selon la norme IEC 60947-4-3 (EF012390) | Class 1 |
| Puissance nominale de fonctionnement à AC-3, 230 V, triphasé (EF009599) | - |
| Type de connexion électrique du circuit principal (EF006819) | Flat plug-in connection |
| type de connexion électrique de l'interface de communication | via backplane bus |
| Protocole de support pour la sécurité au travail de l'interface AS (EF007519) | - |
| Nombre de contacts auxiliaires normalement ouverts (EF001376) | - |
| Plage de fonctionnement relative à la tension de fonctionnement en courant alternatif à 50 Hz | 200 ... 440 V |
| Courant de court-circuit conditionnel nominal, type 2, 230 V (EF009606) | - |
| Courant nominal de court-circuit conditionnel, type 2, 400 V (EF009605) | - |
| Nombre de contacts auxiliaires normalement fermés (EF001377) | - |
| tension de fonctionnement en courant alternatif à 60 Hz selon les valeurs nominales CSA et UL | 600 V |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.05.2012 |
| Courant de court-circuit conditionnel nominal, type 1, 480 Y/277 V (EF009607) | - |
| Courant de court-circuit conditionnel nominal, type 1, 600 Y/347 V (EF009608) | - |
| Valeur T1 pour l'intervalle de test de charge ou la durée de vie selon la norme IEC 61508 | 20 y |
| durée de vie mécanique (cycles de commutation) des contacts principaux typique | 30 000 000 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead titanium zircon... CAS-No. 12626-81-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead titanium zirconium oxideBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| tension maximale admissible pour une isolation sûre entre le circuit principal et le circuit auxiliaire | 400 V |
| Type de connexion électrique pour circuit de courant auxiliaire et de commande (EF006979) | - |
| valeur de réponse en courant réglable, courant du déclencheur de surcharge dépendant du courant | 1.5 ... 12 A |
| Approbation générale du produit Confirmation EMC Déclaration de conformité Certificats d'essais Autres marchandises dangereuses Déclaration de conformité Royaume-Uni Certificats d'essais de type/Rapport d'essais Confirmation Informations relatives au transport | General Product Approval |
Description du produit
ET 200PRO RSE HF START.-HIGH FEATURE INVESTOR; MECHANICAL MANEUVER; PROTEC. SOBREINT. ELECTRONICS 3 AC 400V/5,5KW; 1,50A... 12,00 SINSIRIUS BRAKE CONTACTOR 4DI DC24V; HAN Q4/2 - HAN Q8/0. Manufactured
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
