3RK2200-0DQ20-0AA3

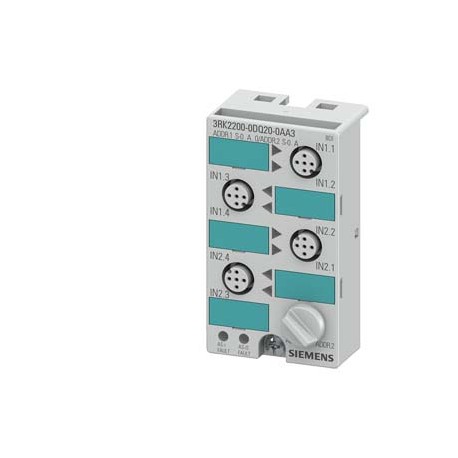

3RK2200-0DQ20-0AA3 SIEMENS AS-i compact module K45 digital A/B slave, 8 DI, IP67 4 x 2 inputs, max. 200 mA 4..
$0.00USD
4909 en stock
Spécifications clés
:Confirmation
EAN:4011209920132
UPC:804766318597
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Confirmation | |
| EAN | 4011209920132 |
| UPC | 804766318597 |
| ETIM | 5 |
| IDÉE | 4 |
| Taper | 8 inputs |
| profondeur | 30 mm |
| largeur | 45 mm |
| Note 1 | Module needs two addresses |
| Note 2 | The maximum current carrying capacity per module for all inputs and sensor supply is 200 mA |
| UNSPSC | 15 |
| eClass | 6 |
| hauteur | 80 mm |
| ● Code PIN 1 | sensor supply L+ |
| ● PIN 2 | data input 2 |
| ● PIN 3 | sensor supply L- |
| ● PIN 4 | data input 1 |
| ● PIN 5 | ground terminal |
| Adressage | front double-addressing socket |
| Code de groupe | R711 |
| ● prise | PIN 4 = IN1 (D0), PIN 2 = IN2 (D1) / Addr.1 |
| Code d'identification/ID2 | A/0 |
| Confirmation | Miscellaneous |
| Facteur Métal | None |
| ● prise 2 | PIN 4 = IN3 (D2), PIN 2 = IN4 (D3) / Addr.1 |
| ● prise 3 | PIN 4 = IN1 (D0), PIN 2 = IN2 (D1) / Addr.2 |
| ● prise 4 | PIN 4 = IN3 (D2), PIN 2 = IN4 (D3) / Addr.2 |
| Date : 5 octobre 2022 | Subject to change without notice© Copyright Siemens 2022 |
| Bon de livraison | the modules are delivered without mounting plate |
| Circuit d'entrée | PNP transistor |
| Groupe de produits | 3720 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| tension d'entrée | 16.5 ... 30 V |
| Code des produits | 85371098 |
| Famille de produits | Digital I/O modules, IP67 - K45 |
| Affichage de l'état | |
| dernière modification : | 3/11/2021 |
| Terminal au sol | Using PIN5 on the M12 sockets. Outgoing via flat tab sleeve (2.8 x 0.8 mm form A) |
| Poids net (kg) | 0,091 Kg |
| Profondeur (EF000049) | 30.0 |
| Largeur (EF000008) | 45.0 |
| méthode de fixation | standard rail mounting/wall mounting using mounting plate for K45 compact module |
| résistance aux chocs | 15g / 11 ms |
| Pays d'origine | Czech Republic |
| Hauteur (EF000040) | 80.0 |
| configuration E/S | 0 |
| Transport maritime | other |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Nombre de prises d'E/S | 8 |
| Quantité d'emballage | 1 |
| ● pendant le stockage | -40 ... +85 °C |
| Dimensions de l'emballage | 50,00 x 105,00 x 45,00 |
| Description du produit | AS-i compact module K45 digital A/B slave, 8 DI, IP67 4 x 2 inputs, max. 200 mA 4 x M12 socket with Y assignment Mounting plate 3RK1901-2EA00 or mounting plate 3RK191-2DA00 must be ordered separately |
| température ambiante | |
| classe de protection IP | IP67 |
| ● Affichage des E/S | yellow LED |
| ● Affichage des Uaux | not required |
| ● pendant le fonctionnement | -25 ... +85 °C |
| conception du produit | digital I/O modules for operation in the field, IP67 - K45 |
| Affectation des bits de données | |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| Approbation générale du produit | EMC |
| Affectation des prises d'entrée | |
| conception du type esclave | A/B slave |
| nombre d'entrées numériques | 8 |
| Maître de liaison E/S (EF007298) | false |
| Courant de sortie (EF003202) | - |
| nombre de sorties numériques | 0 |
| Règlement sur le contrôle des exportations | AL : N / ECCN : EAR99 |
| ● pour le signal <1> minimum | 6 mA |
| Délai de livraison standard départ usine | 120 Day/Days |
| Surcharge pour matières premières | None |
| Accessoire système (EF004118) | true |
| ● avec signal <0> maximum | 1.5 mA |
| Unité de mesure de la taille de l'emballage | MM |
| Tension d'alimentation CC (EF007534) | ['-', '-'] |
| Norme radio GSM (EF008524) | false |
| type de technologie de connexion | 2- and 3-wire technology |
| Norme radio GPRS (EF008523) | false |
| Norme radio UMTS (EF008525) | false |
| courant d'entrée à l'entrée numérique | |
| Niveau de commutation des entrées Haut min | 10 V |
| Montage en rack possible (EF007018) | false |
| Montage sur rail possible (EF003972) | FALSE |
| Type de sortie numérique (EF003601) | None |
| Type de tension de sortie (EF008222) | #NO_DATA# / DC |
| Avec interface optique (EF003028) | false |
| ● à température ambiante de 40 °C | 200 mA |
| Possibilité d'intégration frontale (EF007016) | false |
| Tension d'alimentation CA 50 Hz (EF007532) | ['-', '-'] |
| Tension d'alimentation CA 60 Hz (EF007533) | ['-', '-'] |
| Nombre d'entrées numériques (EF001992) | 8 |
| Norme radio Bluetooth (EF007178) | false |
| entrée de courant total max. de l'interface AS | 270 mA |
| Degré de protection (IP) (EF005474) | IP67 |
| Courant d'entrée au niveau du signal 1 (EF001428) | 6.0 |
| Nombre de sorties numériques (EF001993) | 0 |
| Numéro d'article (Numéro destiné au marché) | 3RK2200-0DQ20-0AA3 |
| Alimentation externe 24 V CC | not required |
| Tension admissible à l'entrée (EF007554) | ['-', '-'] |
| Norme radio WLAN 802.11 (EF007179) | false |
| SIL selon la norme IEC 61508 (EF009889) | - |
| type de tension des tensions d'entrée | DC |
| Entrées numériques configurables (EF008516) | FALSE |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Tension admissible en sortie (EF007553) | ['-', '-'] |
| Protocole de support pour ASI (EF003051) | true |
| Protocole de prise en charge pour CAN (EF003053) | false |
| Protocole de prise en charge pour KNX (EF003055) | false |
| Protocole de support pour LON (EF003017) | false |
| Type de connexion électrique (EF003961) | Screw connection |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| Sorties numériques configurables (EF008520) | false |
| Alimentation des capteurs d'entrée via AS-Interface | short-circuit and overload resistant |
| type d'alimentation électrique | using AS-Interface |
| ● Affichage de l'interface AS/diagnostics | green/red dual LED (2 diodes) |
| Nombre d'interfaces matérielles autres (EF003027) | 0 |
| Nombre d'interfaces PROFINET (EF006932) | 0 |
| Convient aux fonctions de sécurité (EF001597) | false |
| Délai au niveau du commutateur de signalisation (EF002382) | ['-', '-'] |
| Courant total pour toutes les entrées et sorties | 200 mA |
| Montage mural/montage direct (EF007020) | FALSE |
| Catégorie selon la norme EN 954-1 (EF006782) | - |
| Nombre d'interfaces matérielles RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles RS-485 (EF003023) | 0 |
| Protocole pris en charge pour Modbus (EF003057) | false |
| Protocole de support pour SERCOS (EF006657) | false |
| Protocole pris en charge pour TCP/IP (EF003050) | false |
| Type de tension d'alimentation (EF002991) | DC |
| Protocole de support pour SUCONET (EF003060) | false |
| Type de tension (tension d'entrée) (EF003033) | DC / DC |
| conception de l'affectation des broches des entrées | Y assignement |
| Nombre d'interfaces matérielles sans fil (EF006933) | 0 |
| Nombre d'interfaces matérielles en parallèle (EF003026) | 0 |
| Protocole de support pour INTERBUS (EF003054) | false |
| Protocole de prise en charge pour PROFIBUS (EF003052) | false |
| Agent d'opération annexe (Ex ia) (EF004141) | - |
| Agent d'opération annexe (Ex ib) (EF004142) | - |
| Catégorie de sécurité anti-explosion pour les gaz (EF003997) | None |
| Protocole de prise en charge pour DeviceNet (EF003059) | false |
| Protocole de support pour PROFIsafe (EF007526) | false |
| ampérage admissible de l'alimentation du capteur pour toutes les entrées | |
| Catégorie de sécurité anti-explosion pour les poussières (EF003998) | None |
| Nombre d'interfaces matérielles série TTY (EF003024) | 0 |
| Protocole de prise en charge pour EtherNet/IP (EF007521) | false |
| Protocole de prise en charge pour PROFINET IO (EF007525) | false |
| Protocole de support pour SafetyBUS p (EF007527) | false |
| Protocole de support pour les autoroutes de données (EF003058) | false |
| Protocole de support pour PROFINET CBA (EF007524) | false |
| Protocole de support pour INTERBUS-Safety (EF006662) | false |
| Protocole de prise en charge de DeviceNet Safety (EF007520) | false |
| Interface AS Connexion Protection contre l'inversion de polarité | built-in |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 42C / 42C |
| Protocole de prise en charge pour d'autres systèmes de bus (EF003062) | false |
| Nombre d'interfaces matérielles Ethernet industrielles (EF003020) | 0 |
| Protection contre les courts-circuits, sorties disponibles (EF003203) | - |
| Protocole de support pour Foundation Fieldbus (EF007522) | false |
| type de connexion électrique des entrées et des sorties | M12 screw-type terminals |
| Niveau de performance selon la norme EN ISO 13849-1 (EF007399) | - |
| tension de fonctionnement selon les spécifications de l'interface AS | 18 ... 31.6 V |
| Protocole de support pour la sécurité au travail de l'interface AS (EF007519) | false |
| Connexion au bus de terrain possible via un coupleur de bus séparé (EF004002) | - |
| propriété de l'alimentation du capteur résistante aux courts-circuits et aux surcharges | Yes |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.05.2012 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Approbation générale du produit EMC Déclaration de conformité Confirmation Marine / Transport maritime Autre Autre Confirmation Divers | General Product Approval |
