En stock Produit phare

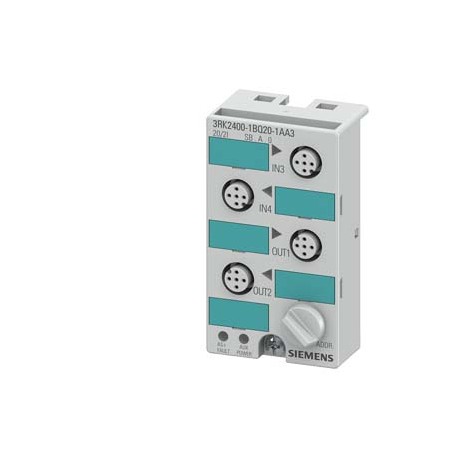

3RK2400-1BQ20-1AA3
3RK2400-1BQ20-1AA3 SIEMENS AS-i compact module K45 digital A/B slave, 2 DI/2 DQ, IP67 2 x input, max. 200 mA..
$0.00USD
4275 en stock
Spécifications clés
:Value
EAN:4011209775053
UPC:804766165726
Taper:2 outputs / 2 inputs
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Value | |
| EAN | 4011209775053 |
| UPC | 804766165726 |
| Taper | 2 outputs / 2 inputs |
| Profondeur | 30 mm |
| Largeur | 45 mm |
| Hauteur | 80 mm |
| Note 1 | An external additional supply (AUX POWER) of 20 to 30 V DC is required for the supply of the output circuits. The additional supply must comply with VDE 0106 (PELV), protection class III. |
| Sorties | |
| ● max | 3 A |
| ● Code PIN 1 | sensor supply L+ |
| ● PIN 2 | data input |
| ● PIN 3 | sensor supply L- |
| ● PIN 4 | data input |
| ● PIN 5 | ground terminal |
| Adressage | front addressing socket |
| Code de groupe | R711 |
| ● prise | PIN 4/2 = IN3 (D2) |
| Code d'identification/ID2 | A/0 |
| Groupe de prix | 42C |
| Facteur Métal | None |
| ● prise 2 | PIN 4/2 = IN4 (D3) |
| ● prise 3 | PIN 4 = OUT1 (D0) |
| ● prise 4 | PIN 4 = OUT2 (D1) |
| ● chien de garde | without |
| Bon de livraison | the modules are delivered without mounting plate |
| Circuit d'entrée | PNP transistor |
| Tension d'entrée | 16.5 ... 30 V |
| Divers | |
| Type de montage | standard rail mounting/wall mounting using mounting plate for K45 compact module |
| Groupe de produits | 3720 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| Code des produits | 85371098 |
| Famille de produits | Not available |
| Affichage de l'état | |
| dernière modification : | 05/15/2020 |
| Terminal au sol | Using PIN5 on the M12 sockets. Outgoing via flat tab sleeve (2.8 x 0.8 mm form A) |
| Poids net (kg) | 0,087 Kg |
| Profondeur (EF000049) | 30.0 |
| Largeur (EF000008) | 45.0 |
| Pays d'origine | Germany |
| Hauteur (EF000040) | 80.0 |
| configuration E/S | B |
| Approbation d'expédition | other |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Nombre de prises d'E/S | 4 |
| Quantité d'emballage | 1 |
| Type de connexion | 2- and 3-wire technology |
| ● pendant le stockage | -40 ... +85 °C |
| Température ambiante | |
| Dimensions de l'emballage | 46,00 x 106,00 x 50,00 |
| Description du produit | AS-i compact module K45 digital A/B slave, 2 DI/2 DQ, IP67 2 x input, max. 200 mA 2 x output, 2 A 24 V DC max. 3 A for all outputs Special version without watchdog 4 x M12 socket Mounting plate 3RK1901-2EA00 or 3RK1901-2DA00 is to be ordered separately |
| Classe de protection IP | IP67 |
| ● Affichage des E/S | yellow LED |
| ● Affichage des Uaux | green LED |
| ● pendant le fonctionnement | -25 ... +85 °C |
| Conception du produit | digital I/O modules for operation in the field, IP67 - K45 |
| Affectation des bits de données | |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| Conception du type esclave | A/B slave |
| Approbation générale du produit | EMC |
| Affectation des prises d'entrée | |
| Nombre d'entrées numériques | 2 |
| Type de sortie de commutation | PNP transistor |
| ● protection par induction | built-in |
| Maître de liaison E/S (EF007298) | false |
| Nombre de sorties numériques | 2 |
| Courant de sortie (EF003202) | 2.0 |
| Sorties agrégées en courant | |
| Affectation de socket de sortie | 3 = "-", 4 = output, 5 = ground terminal |
| Règlement sur le contrôle des exportations | ECCN : EAR99 / AL : N |
| ● pour le signal <1> minimum | 6 mA |
| Délai de livraison standard départ usine | 20 Day/Days |
| Surcharge pour matières premières | None |
| Accessoire système (EF004118) | true |
| ● protection contre les courts-circuits | built-in |
| ● avec signal <0> maximum | 1.5 mA |
| Unité de mesure de la taille de l'emballage | MM |
| Tension d'alimentation CC (EF007534) | ['-', '-'] |
| Norme radio GSM (EF008524) | false |
| Courant d'entrée à l'entrée numérique | |
| Dimensions du produit (L x l x H) | Not available |
| Norme radio GPRS (EF008523) | false |
| Norme radio UMTS (EF008525) | false |
| Niveau de commutation des entrées Haut min | 10 V |
| Montage en rack possible (EF007018) | false |
| Montage sur rail possible (EF003972) | FALSE |
| Type de sortie numérique (EF003601) | Other |
| Type de tension de sortie (EF008222) | DC / DC |
| Avec interface optique (EF003028) | false |
| ● à température ambiante de 40 °C | 200 mA |
| Possibilité d'intégration frontale (EF007016) | false |
| Tension d'alimentation CA 50 Hz (EF007532) | ['-', '-'] |
| Tension d'alimentation CA 60 Hz (EF007533) | ['-', '-'] |
| Type de tension des tensions de sortie | DC |
| Nombre d'entrées numériques (EF001992) | 2 |
| Norme radio Bluetooth (EF007178) | false |
| entrée de courant total max. de l'interface AS | 270 mA |
| Degré de protection (IP) (EF005474) | IP67 |
| Courant d'entrée au niveau du signal 1 (EF001428) | 6.0 |
| Nombre de sorties numériques (EF001993) | 2 |
| Numéro d'article (Numéro destiné au marché) | 3RK2400-1BQ20-1AA3 |
| Alimentation externe 24 V CC | using black AS-Interface flat cable |
| Tension admissible à l'entrée (EF007554) | ['-', '-'] |
| Norme radio WLAN 802.11 (EF007179) | false |
| SIL selon la norme IEC 61508 (EF009889) | - |
| Type de tension des tensions d'entrée | DC |
| Entrées numériques configurables (EF008516) | FALSE |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Tension admissible en sortie (EF007553) | ['-', '-'] |
| Protocole de support pour ASI (EF003051) | true |
| Protocole de prise en charge pour CAN (EF003053) | false |
| Protocole de prise en charge pour KNX (EF003055) | false |
| Protocole de support pour LON (EF003017) | false |
| Type de connexion électrique (EF003961) | Screw connection |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| Sorties numériques configurables (EF008520) | false |
| Alimentation des capteurs d'entrée via AS-Interface | short-circuit and overload resistant |
| Type d'alimentation électrique | using AS-Interface |
| ● Affichage de l'interface AS/diagnostics | green/red dual LED |
| Nombre d'interfaces matérielles autres (EF003027) | 0 |
| Nombre d'interfaces PROFINET (EF006932) | 0 |
| Convient aux fonctions de sécurité (EF001597) | false |
| Délai au niveau du commutateur de signalisation (EF002382) | ['-', '-'] |
| Montage mural/montage direct (EF007020) | FALSE |
| Catégorie selon la norme EN 954-1 (EF006782) | - |
| Nombre d'interfaces matérielles RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles RS-485 (EF003023) | 0 |
| Protocole pris en charge pour Modbus (EF003057) | false |
| Protocole de support pour SERCOS (EF006657) | false |
| Protocole pris en charge pour TCP/IP (EF003050) | false |
| Type de tension d'alimentation (EF002991) | DC |
| Conception de l'affectation des broches des entrées | standard assignement |
| Propriété de la sortie : protection contre les courts-circuits | Yes |
| Protocole de support pour SUCONET (EF003060) | false |
| Type de tension (tension d'entrée) (EF003033) | DC / DC |
| Conception de l'affectation des broches de sortie | standard assignement |
| Nombre d'interfaces matérielles sans fil (EF006933) | 0 |
| Nombre d'interfaces matérielles en parallèle (EF003026) | 0 |
| Protocole de support pour INTERBUS (EF003054) | false |
| Protocole de prise en charge pour PROFIBUS (EF003052) | false |
| Capacité de l'alimentation du capteur pour toutes les entrées | |
| Agent d'opération annexe (Ex ia) (EF004141) | - |
| Agent d'opération annexe (Ex ib) (EF004142) | - |
| Catégorie de sécurité anti-explosion pour les gaz (EF003997) | None |
| Protocole de prise en charge pour DeviceNet (EF003059) | false |
| Protocole de support pour PROFIsafe (EF007526) | false |
| Catégorie de sécurité anti-explosion pour les poussières (EF003998) | None |
| Nombre d'interfaces matérielles série TTY (EF003024) | 0 |
| Protocole de prise en charge pour EtherNet/IP (EF007521) | false |
| Protocole de prise en charge pour PROFINET IO (EF007525) | false |
| Protocole de support pour SafetyBUS p (EF007527) | false |
| Protocole de support pour les autoroutes de données (EF003058) | false |
| Protocole de support pour PROFINET CBA (EF007524) | false |
| Protocole de support pour INTERBUS-Safety (EF006662) | false |
| Protocole de prise en charge de DeviceNet Safety (EF007520) | false |
| Interface AS Connexion Protection contre l'inversion de polarité | built-in |
| Protocole de prise en charge pour d'autres systèmes de bus (EF003062) | false |
| Intensité admissible de la sortie du semi-conducteur à DC-13 à 24 V | 2 A |
| Nombre d'interfaces matérielles Ethernet industrielles (EF003020) | 0 |
| Protection contre les courts-circuits, sorties disponibles (EF003203) | true |
| Protocole de support pour Foundation Fieldbus (EF007522) | false |
| Type de connexion électrique des entrées et des sorties | M12 screw-type terminals |
| Niveau de performance selon la norme EN ISO 13849-1 (EF007399) | - |
| tension de fonctionnement selon les spécifications de l'interface AS | 26.5 ... 31.6 V |
| Protocole de support pour la sécurité au travail de l'interface AS (EF007519) | false |
| Connexion au bus de terrain possible via un coupleur de bus séparé (EF004002) | - |
| Propriétés de l'alimentation du capteur : résistance aux courts-circuits et aux surcharges | Yes |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.05.2012 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Approbation générale du produit Déclaration de conformité EMCD Divers Approbation d'expédition Autre Confirmation Autre Divers | General Product Approval |
