En stock Produit phare

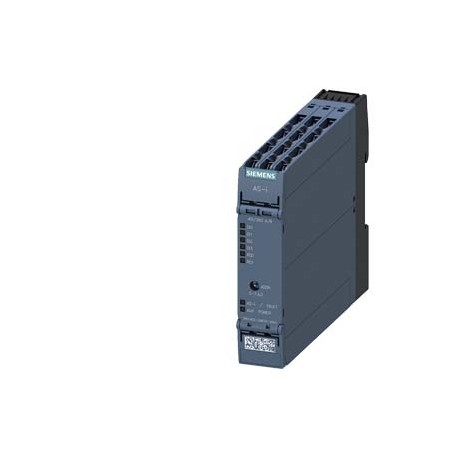

3RK2402-2ME00-2AA2
3RK2402-2ME00-2AA2 SIEMENS AS-i SlimLine Compact module SC22.5 digital, A/B slave 4 DI/2 RQ, IP20 4 x inputs..
$0.00USD
3319 en stock
Spécifications clés
:Confirmation
EAN:4011209974524
UPC:804766359859
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Confirmation | |
| EAN | 4011209974524 |
| UPC | 804766359859 |
| ETIM | 5 |
| IDÉE | 4 |
| profondeur | 120 mm |
| largeur | 22.5 mm |
| UNSPSC | 15 |
| eClass | 6 |
| hauteur | 100 mm |
| Code ID1 | 7; Factory setting, changeable |
| ● note | 200 mA with supply via AS interface / 500 mA with supply via Uaux |
| ● solide | 1x (0.5 ... 2.5 mm²), 2x ( 0.5 ... 1.5 mm²) |
| Code de groupe | R711 |
| ● à 24 V | 1 A |
| Date : 5 février 2022 | Subject to change without notice© Copyright Siemens 2022 |
| Facteur Métal | None |
| ● à 110 V | 0.2 A |
| ● à 230 V | 0.1 A |
| Groupe de produits | 3720 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| Code des produits | 85371098 |
| Famille de produits | SlimLine Compact |
| dernière modification : | 1/7/2021 |
| code de référence | |
| Poids net (kg) | 0,271 Kg |
| version d'affichage | |
| courant thermique | 5 A |
| Profondeur (EF000049) | - |
| Largeur (EF000008) | - |
| méthode de fixation | screw and snap-on mounting |
| résistance aux chocs | 15g / 11 ms (modules) or 10g / 11 ms (modules with device connector) |
| Pays d'origine | Germany |
| Hauteur (EF000040) | - |
| Certificats de test | Marine / Shipping |
| autres informations | Sensor supply via Uaux: Auxiliary feed 20 to 30 V DC required to supply the sensor. Sensor supply via AS-i: No additional power required. |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| ● pendant le stockage | -40 ... +85 °C |
| Dimensions de l'emballage | 111,00 x 158,00 x 38,00 |
| Description du produit | AS-i SlimLine Compact module SC22.5 digital, A/B slave 4 DI/2 RQ, IP20 4 x inputs for 3-wire sensor Sensor supply can be switched over 2 x outlet relay 1 A DC 24 V Screw terminals Width 22.5 mm |
| température ambiante | |
| désignation du produit | Slimline Compact I/O module for use in the control cabinet |
| classe de protection IP | IP20 |
| ● à 30 V maximum | 270 mA |
| ● pendant le fonctionnement | -25 ... +70 °C |
| ● pour AS-Interface | LED green/red |
| conception du produit | AS-i SC22.5, 4DI/2RQ A/B |
| ● depuis l'interface AS | 8.5 V |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| nombre d'entrées analogiques | 0 |
| ● Câbles AWG solides | 1x (20 ... 14), 2x (18 ... 16) |
| Approbation générale du produit | EMC |
| conception du type esclave | A/B slave |
| nombre de sorties analogiques | 0 |
| nombre d'entrées numériques | 4 |
| type de sortie de commutation | Relays, CO contacts |
| Maître de liaison E/S (EF007298) | - |
| Courant de sortie (EF003202) | - |
| nombre de sorties numériques | 2 |
| Profil esclave AS-Interface | S-7.A.0 |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| ● câbles multibrins AWG | Not permitted |
| Délai de livraison standard départ usine | 10 Day/Days |
| Surcharge pour matières premières | None |
| Accessoire système (EF004118) | - |
| ● selon la norme EN 61346-2 | K |
| Unité de mesure de la taille de l'emballage | MM |
| Tension d'alimentation CC (EF007534) | - |
| type de caractéristique d'entrée | PNP Type 2 |
| Norme radio GSM (EF008524) | - |
| type de technologie de connexion | 2- and 3-wire technology |
| Norme radio GPRS (EF008523) | - |
| Norme radio UMTS (EF008525) | - |
| Montage en rack possible (EF007018) | - |
| Montage sur rail possible (EF003972) | - |
| Type de sortie numérique (EF003601) | - |
| Type de tension de sortie (EF008222) | - |
| Avec interface optique (EF003028) | - |
| chute de tension à l'alimentation du capteur | |
| Possibilité d'intégration frontale (EF007016) | - |
| Tension d'alimentation CA 50 Hz (EF007532) | - |
| Tension d'alimentation CA 60 Hz (EF007533) | - |
| Certificats d'essai de type/Rapport d'essai | |
| ● pour tension auxiliaire externe | 4 A |
| Nombre d'entrées numériques (EF001992) | - |
| Norme radio Bluetooth (EF007178) | - |
| ● à partir d'une tension auxiliaire externe | 1 V |
| Degré de protection (IP) (EF005474) | - |
| Courant d'entrée au niveau du signal 1 (EF001428) | - |
| Nombre de sorties numériques (EF001993) | - |
| Numéro d'article (Numéro destiné au marché) | 3RK2402-2ME00-2AA2 |
| Tension admissible à l'entrée (EF007554) | - |
| Norme radio WLAN 802.11 (EF007179) | - |
| SIL selon la norme IEC 61508 (EF009889) | - |
| ampérage admissible du relais de sortie à DC-13 | |
| Entrées numériques configurables (EF008516) | - |
| Nombre d'interfaces matérielles USB (EF003025) | - |
| Tension admissible en sortie (EF007553) | - |
| Protocole de support pour ASI (EF003051) | - |
| Protocole de prise en charge pour CAN (EF003053) | - |
| Protocole de prise en charge pour KNX (EF003055) | - |
| Protocole de support pour LON (EF003017) | - |
| Type de connexion électrique (EF003961) | - |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| type de configuration d'adresse des esclaves AS-i | via front addressing socket |
| ● à 24 V avec AS-i Power24V maximum | 270 mA |
| Sorties numériques configurables (EF008520) | - |
| nombre d'entrées numériques liées à la sécurité | 0 |
| type d'alimentation électrique | AS-Interface / U_AUX switchable |
| Nombre d'interfaces matérielles autres (EF003027) | - |
| Nombre d'interfaces PROFINET (EF006932) | - |
| Convient aux fonctions de sécurité (EF001597) | - |
| Délai au niveau du commutateur de signalisation (EF002382) | - |
| Montage mural/montage direct (EF007020) | - |
| Catégorie selon la norme EN 954-1 (EF006782) | - |
| Nombre d'interfaces matérielles RS-232 (EF003021) | - |
| Nombre d'interfaces matérielles RS-422 (EF003022) | - |
| Nombre d'interfaces matérielles RS-485 (EF003023) | - |
| Protocole pris en charge pour Modbus (EF003057) | - |
| Protocole de support pour SERCOS (EF006657) | - |
| Protocole pris en charge pour TCP/IP (EF003050) | - |
| Type de tension d'alimentation (EF002991) | - |
| Protocole de support pour SUCONET (EF003060) | - |
| Type de tension (tension d'entrée) (EF003033) | - |
| propriété de la preuve de court-circuit de sortie | No |
| Nombre d'interfaces matérielles sans fil (EF006933) | - |
| Nombre d'interfaces matérielles en parallèle (EF003026) | - |
| Protocole de support pour INTERBUS (EF003054) | - |
| Protocole de prise en charge pour PROFIBUS (EF003052) | - |
| Fonctionnement du produit adapté à AS-i Power24V | Yes |
| Le protocole est pris en charge par le protocole AS-Interface | Yes |
| ● Affichage de l'état des entrées/sorties | Yellow LED |
| Agent d'opération annexe (Ex ia) (EF004141) | - |
| Agent d'opération annexe (Ex ib) (EF004142) | - |
| Catégorie de sécurité anti-explosion pour les gaz (EF003997) | - |
| Protocole de prise en charge pour DeviceNet (EF003059) | - |
| Protocole de support pour PROFIsafe (EF007526) | - |
| type de sections transversales de conducteurs connectables | |
| ● finement broché avec traitement final du noyau | 1x (0.25 ... 2.5 mm²), 2x (0.25 ... 1.0 mm²) |
| Catégorie de sécurité anti-explosion pour les poussières (EF003998) | - |
| Nombre d'interfaces matérielles série TTY (EF003024) | - |
| Protocole de prise en charge pour EtherNet/IP (EF007521) | - |
| Protocole de prise en charge pour PROFINET IO (EF007525) | - |
| Protocole de support pour SafetyBUS p (EF007527) | - |
| Protocole de support pour les autoroutes de données (EF003058) | - |
| Protocole de support pour PROFINET CBA (EF007524) | - |
| ● finement débridée sans traitement final de cœur | Not permitted |
| ampérage admissible de l'interface au connecteur de l'appareil | |
| Protocole de support pour INTERBUS-Safety (EF006662) | - |
| Protocole de prise en charge de DeviceNet Safety (EF007520) | - |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 42C / 42C |
| Protocole de prise en charge pour d'autres systèmes de bus (EF003062) | - |
| Nombre d'interfaces matérielles Ethernet industrielles (EF003020) | - |
| Protection contre les courts-circuits, sorties disponibles (EF003203) | - |
| Protocole de support pour Foundation Fieldbus (EF007522) | - |
| type de connexion électrique des entrées et des sorties | Screw terminals |
| Niveau de performance selon la norme EN ISO 13849-1 (EF007399) | - |
| tension de fonctionnement selon les spécifications AS-Interface | 18 ... 31.6 V |
| Ampérage admissible du relais de sortie à AC-15 à 230 V à 50/60 Hz | 3 A |
| courant consommé par les conducteurs profilés de l'interface AS | |
| Protocole de support pour la sécurité au travail de l'interface AS (EF007519) | - |
| Connexion au bus de terrain possible via un coupleur de bus séparé (EF004002) | - |
| propriété de l'alimentation du capteur résistante aux courts-circuits et aux surcharges | Yes |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.05.2012 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Ampérage admissible de l'alimentation du capteur pour toutes les entrées à une température ambiante de 40 °C | 500 mA |
| ● selon la norme DIN 40719 étendue selon la norme IEC 204-2 selon la norme IEC 750 | A |
| Homologation générale du produit Déclaration de conformité EMC Confirmation Certificats d'essais Marine / Transport maritime Certificats d'essais de type / Rapport d'essais Autre confirmation Divers | General Product Approval |
Description du produit
COMPACT MODULE AS-I SLIMLINE IP20, SLAVE A/B DIG, 4DI/2RQ SCREW TERMINALS, 22.5 MM 4 INPUTS P. SENSORS 3 WIRES ALIMENT.SWITCHABLE SENSORS 2 OUTPUTS TO RELE 1A
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
