En stock Produit phare

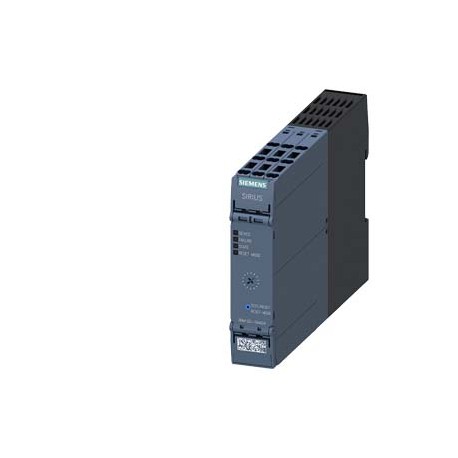

3RM1201-3AA04
3RM1201-3AA04 SIEMENS Reversing starter, 3RM1, 500 V, 0 0.12 kW, 0.1 0.5 A, 24 V DC, screw/spring-type termi..
$0.00USD
3102 en stock
Spécifications clés
:
EAN:4011209935846
UPC:887621293833
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EAN | 4011209935846 |
| UPC | 887621293833 |
| ETIM | 5 |
| profondeur | 141.6 mm |
| largeur | 22.5 mm |
| UNSPSC | 15 |
| eClass | 6 |
| hauteur | 100 mm |
| - solide | 1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²) |
| Code de groupe | R711 |
| classe de voyage | CLASS 10A |
| — vers le haut | 50 mm |
| Date : 5 mars 2022 | Subject to change without notice© Copyright Siemens 2022 |
| Facteur Métal | None |
| — avant | 0 mm |
| Délai d'activation | 60 ... 90 ms |
| Groupe de produits | 3762 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| — à l'envers | 0 mm |
| — vers le bas | 50 mm |
| Code des produits | 85371098 |
| Délai d'extinction | 60 ... 90 ms |
| Famille de produits | SIRIUS 3RM1 motor starters |
| dernière modification : | 11/3/2021 |
| Poids net (kg) | 0,327 Kg |
| — sur le côté | 0 mm |
| Profondeur (EF000049) | 141.6 |
| Largeur (EF000008) | 22.5 |
| méthode de fixation | screw and snap-on mounting onto 35 mm standard mounting rail |
| charge minimale [%] | 20 %; from set rated current |
| catégorie de produits | Motor starter |
| fonction du produit | Reversing starter |
| espacement requis | |
| résistance aux chocs | 6g / 11 ms |
| ● démarrage direct | No |
| Pays d'origine | Germany |
| Hauteur (EF000040) | 100.0 |
| position de montage | vertical, horizontal, standing (observe derating) |
| ● valeur initiale | 0.8 |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SIRIUS |
| ● pendant le stockage | -40 ... +70 °C |
| Dimensions de l'emballage | 36,00 x 109,00 x 167,00 |
| Description du produit | Reversing starter, 3RM1, 500 V, 0 - 0.12 kW, 0.1 - 0.5 A, 24 V DC, screw/spring-type terminals |
| température ambiante | |
| courant opérationnel | |
| désignation du produit | Reversing starter |
| Avec fusible (EF006693) | false |
| catégorie de surtension | III |
| résistance aux vibrations | 1 ... 6 Hz, 15 mm; 20 m/s², 500 Hz |
| ● pendant le fonctionnement | 70 mA |
| ● pendant le transport | -40 ... +70 °C |
| ● valeur à pleine échelle | 1.25 |
| ● Démarrage en marche arrière | Yes |
| courant de commande en courant continu | |
| conception du produit | with electronic overload protection |
| Le protocole est pris en charge | |
| ● à la valeur nominale CC | 24 V |
| ● pour les principaux contacts | |
| ● solide ou brin | 0.5 ... 4 mm² |
| ● lors de la mise sous tension | 150 mA |
| interférence conduite | |
| ● Protocole PROFIsafe | No |
| ● pour les parties mises à la terre | |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| tension de fonctionnement en courant alternatif | |
| — avec circuit de dérivation | 0.6 W |
| Approbation générale du produit | EMC |
| Classe de publication (EF006668) | CLASS 10 A |
| désignation du type de produit | 3RM1 |
| ● Protocole PROFINET IO | No |
| ● pour le signal <1> à DC | 15 ... 30 |
| Déclaration de conformité | other |
| ● à 40 °C valeur nominale | 0.5 A |
| ● à 50 °C valeur nominale | 0.5 A |
| ● à 55 °C valeur nominale | 0.5 A |
| ● à 60 °C valeur nominale | 0.5 A |
| ● en état de commutation activé | |
| ● avec signal <0> à DC | 0 ... 5 V |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| ● pour les contacts auxiliaires | |
| ● en état de commutation OFF | |
| Délai de livraison standard départ usine | 120 Day/Days |
| Surcharge pour matières premières | None |
| Avec transformateur (EF000278) | false |
| fréquence de fonctionnement maximale | 1 1/s |
| Unité de mesure de la taille de l'emballage | MM |
| type de protection du moteur | solid-state |
| ● pour le circuit de courant principal | screw-type terminals |
| Interdiction de substance (Date) | 03/01/2017 |
| valeur nominale de la tension de fonctionnement | 48 ... 500 V |
| type de connexion électrique | screw-type terminals for main circuit, spring-loaded terminals (push-in) for control circuit |
| ampacité au démarrage maximum | 4 A |
| courant d'entrée à l'entrée numérique | |
| tension d'entrée à l'entrée numérique | |
| valeur nominale de la tension d'isolation | 500 V |
| ● en courant alternatif à la valeur nominale de 400 V | 0.5 A |
| ● avec montage côte à côte | |
| conception du contact de commutation | Hybrid |
| ● selon la valeur nominale UL | 480 V |
| ● protection intrinsèque du dispositif | Yes |
| Type de démarreur de moteur (EF009598) | - |
| ● selon la valeur nominale CSA | 400 V |
| ● à AC-3 à la valeur nominale de 400 V | 0.5 A |
| ● en mode veille | 25 mA |
| Montage sur rail possible (EF003972) | - |
| fréquence de fonctionnement 1 valeur nominale | 50 Hz |
| fréquence de fonctionnement 2 valeur nominale | 60 Hz |
| Réinitialisation externe possible (EF003426) | - |
| pression d'air selon SN 31205 | 900 ... 1 060 hPa |
| communication par bus de fonction produit | No |
| humidité relative pendant le fonctionnement | 10 ... 95 % |
| ● sur les câbles AWG pour les contacts principaux | 1x (20 ... 12), 2x (20 ... 14) |
| Degré de protection (IP) (EF005474) | IP20 |
| valeur nominale de résistance à la surtension | 6 kV |
| Numéro d'article (Numéro destiné au marché) | 3RM1201-3AA04 |
| Immunité CEM selon la norme IEC 60947-1 | Class A |
| Nombre de voyants (EF001965) | - |
| Courant de fonctionnement nominal Ie (EF001443) | 0.5 |
| Type de tension pour l'actionnement (EF008242) | DC |
| Avec déclencheur en cas de court-circuit (EF006691) | false |
| ● pour circuit auxiliaire et de commande | spring-loaded terminals (push-in) |
| Degré de protection (NEMA) (EF011959) | - |
| Nombre de postes de commandement (EF001372) | 0 |
| Convient pour l'arrêt d'urgence (EF001433) | - |
| Protocole de support pour ASI (EF003051) | - |
| Protocole de prise en charge pour CAN (EF003053) | - |
| Protocole de support pour LON (EF003017) | - |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| ● entre le circuit principal et le circuit auxiliaire | 500 V |
| durée du pic de courant d'appel à 24 V | 85 ms |
| Code de référence selon la norme CEI 81346-2 | Q |
| tension d'alimentation de commande à la valeur nominale CC | 19.2 ... 30 V |
| nombre de pôles pour le circuit de courant principal | 3 |
| longueur de câble maximale pour moteur non blindé | 100 m |
| ● sur les câbles AWG pour les contacts auxiliaires | 1x (20 ... 16), 2x (20 ... 16) |
| Protocole pris en charge pour Modbus (EF003057) | - |
| Protocole de support pour SERCOS (EF006657) | - |
| Protocole pris en charge pour TCP/IP (EF003050) | - |
| protection contre les courts-circuits | No |
| ● entre le circuit de commande et le circuit auxiliaire | 250 V |
| Protocole de support pour SUCONET (EF003060) | - |
| Tension d'alimentation de commande 1 à valeur nominale CC | 24 V |
| Réglage actuel de la surcharge (EF002336) | ['0.5', '0.5'] |
| Protocole de support pour INTERBUS (EF003054) | - |
| Protocole de prise en charge pour PROFIBUS (EF003052) | - |
| Le protocole est pris en charge par le protocole AS-Interface | No |
| ● dû à une rupture selon la norme IEC 61000-4-4 | 3 kV / 5 kHz |
| Protocole de prise en charge pour DeviceNet (EF003059) | - |
| Protocole de support pour PROFIsafe (EF007526) | - |
| variante d'équipement selon la norme IEC 60947-4-2 | 3 |
| nombre de contacts CO pour les contacts auxiliaires | 1 |
| type de sections transversales de conducteurs connectables | |
| — finement isolé avec traitement final de base | 1x (0,5 … 4 mm²), 2x (0,5 … 1,5 mm²) |
| ● finement broché avec traitement final du noyau | 0.5 ... 4 mm² |
| Puissance nominale, 460 V, 60 Hz, triphasé (EF009600) | - |
| Puissance nominale, 575 V, 60 Hz, triphasé (EF009601) | - |
| type de tension de la tension d'alimentation de commande | DC |
| Protocole de prise en charge pour EtherNet/IP (EF007521) | - |
| Protocole de prise en charge pour PROFINET IO (EF007525) | - |
| Protocole de support pour SafetyBUS p (EF007527) | - |
| tension maximale admissible pour une isolation sûre | |
| Puissance de fonctionnement nominale à AC-3, 400 V (EF001364) | 0.12 |
| Protocole de support pour les autoroutes de données (EF003058) | - |
| Protocole de support pour PROFINET CBA (EF007524) | - |
| perte de puissance [W] dans le circuit auxiliaire et de commande | |
| — finement isolé sans traitement final de base | 1x (0.5 ... 1.5 mm²), 2x (0.5 ... 1.5 mm²) |
| ● finement débridée sans traitement final de cœur | 0.5 ... 1.5 mm² |
| Tension d'alimentation de commande nominale Us en courant continu (EF003980) | ['24', '24'] |
| adéquation du connecteur de l'appareil de fonctionnement 3ZY12 | Yes |
| ● Protection contre l'inversion de polarité de l'alimentation | No |
| Interférences émises par la CEM selon la norme CEI 60947-1 | class A |
| Courant de fonctionnement nominal à AC-3, 400 V (EF009602) | - |
| Protocole de support pour INTERBUS-Safety (EF006662) | - |
| décharge électrostatique selon la norme IEC 61000-4-2 | 4 kV contact discharge / 8 kV air discharge |
| durée de vie mécanique (cycles de commutation) typique | 30 000 000 |
| Protocole de prise en charge de DeviceNet Safety (EF007520) | - |
| interférences de terrain selon la norme CEI 61000-4-3 | 10 V/m |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 41D / 41D |
| Protocole de prise en charge pour d'autres systèmes de bus (EF003062) | - |
| Puissance de fonctionnement des moteurs triphasés à 400 V à 50 Hz | 0 ... 0.12 kW |
| Protection tactile en façade conforme à la norme IEC 60529 | finger-safe |
| Température ambiante, limite supérieure de fonctionnement (EF009603) | - |
| Tension d'alimentation de commande nominale Us à 50 Hz CA (EF003978) | ['-', '-'] |
| Tension d'alimentation de commande nominale Us à 60 Hz CA (EF003979) | ['-', '-'] |
| section transversale du conducteur connectable pour les contacts principaux | |
| Protocole de support pour Foundation Fieldbus (EF007522) | - |
| Protection contre les surcharges compensée en température (EF009604) | - |
| Numéro AWG sous forme de section transversale de conducteur connectable codée | |
| altitude d'installation maximale au-dessus du niveau de la mer | 4 000 m; For derating see manual |
| Indice de protection IP en face avant, conforme à la norme IEC 60529 | IP20 |
| tolérance symétrique relative de la tension de fonctionnement | 10 % |
| Classe de coordination selon la norme IEC 60947-4-3 (EF012390) | - |
| Puissance nominale de fonctionnement à AC-3, 230 V, triphasé (EF009599) | - |
| Type de connexion électrique du circuit principal (EF006819) | Screw connection |
| émissions d'interférences HF conduites conformément à la norme CISPR11 | Class B for the domestic, business and commercial environments |
| Émission d'interférences HF liées au champ selon la norme CISPR11 | Class B for the domestic, business and commercial environments |
| tolérance symétrique relative de la fréquence de fonctionnement | 10 % |
| section transversale du conducteur connectable pour contacts auxiliaires | |
| ● en raison d'une surtension conducteur-terre conformément à la norme IEC 61000-4-5 | 2 kV |
| Protocole de support pour la sécurité au travail de l'interface AS (EF007519) | - |
| catégorie environnementale en cours de fonctionnement selon la norme IEC 60721 | 3K6 (no ice formation, only occasional condensation), 3C3 (no salt mist), 3S2 (sand must not get into the devices), 3M6 |
| ● en raison du rayonnement à haute fréquence selon la norme IEC 61000-4-6 | 10 V |
| valeur nominale de la tension d'alimentation du régulateur de facteur de plage de fonctionnement en courant continu | |
| tolérance négative relative de la tension d'alimentation de commande en courant continu | 20 % |
| tolérance positive relative de la tension d'alimentation de commande en courant continu | 25 % |
| ● en raison d'une surtension entre conducteurs, conformément à la norme CEI 61000-4-5 | 1 kV |
| Nombre de contacts auxiliaires normalement ouverts (EF001376) | - |
| ● à AC-53a à 400 V à température ambiante 40 °C valeur nominale | 0.5 A |
| Courant de court-circuit conditionnel nominal, type 2, 230 V (EF009606) | - |
| Courant nominal de court-circuit conditionnel, type 2, 400 V (EF009605) | - |
| Nombre de contacts auxiliaires normalement fermés (EF001377) | - |
| courant de fonctionnement des contacts auxiliaires à DC-13 à 24 V maximum | 1 A |
| courant de fonctionnement des contacts auxiliaires à AC-15 à 230 V maximum | 3 A |
| Conception du contact de commutation en tant que contact NO pour la fonction de signalisation | OUT, electronic, 24 V DC, 15 mA |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.03.2017 |
| Courant de court-circuit conditionnel nominal, type 1, 480 Y/277 V (EF009607) | - |
| Courant de court-circuit conditionnel nominal, type 1, 600 Y/347 V (EF009608) | - |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | 4,4'-isopropylidened... CAS-No. 80-05-7 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):4,4'-isopropylidenediphenol (Bisphenol A, BPA)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Diboron trioxide CAS-No. 1303-86-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Diboron trioxideBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.2-methyl-1-(4-methyl... CAS-No. 71868-10-5 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-oneBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Approbation générale du produit Confirmation EMC Déclaration de conformité Autre confirmation | General Product Approval |
| Type de connexion électrique pour circuit de courant auxiliaire et de commande (EF006979) | Other |
| valeur de réponse en courant réglable, courant du déclencheur de surcharge dépendant du courant | 0.1 ... 0.5 A |
Description du produit
STARTER-INVERTER 0.1 - 0.5A MIXED TERMINALS 24V CIRC. CONTROL: INSER. DIRECT CIRC. PPAL.: SCREW
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
