3RQ3018-2AN08-0AA0

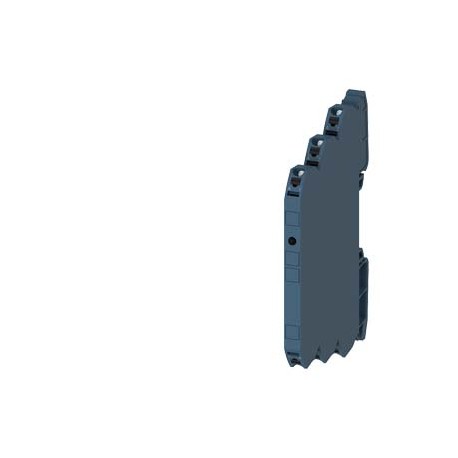

3RQ3018-2AN08-0AA0 SIEMENS ELEM. Output coupler, INTERFACE RELAY 1 SWITCHED DC110V WORK RANGE 0.7 ... 1.25 ..
$0.00USD
4506 en stock
Spécifications clés
:Confirmation
EAN:4047621003672
UPC:804766216138
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Confirmation | |
| EAN | 4047621003672 |
| UPC | 804766216138 |
| ETIM | 5 |
| IDÉE | 4 |
| profondeur | 72.5 mm |
| largeur | 6.2 mm |
| UNSPSC | 15 |
| eClass | 6 |
| hauteur | 93 mm |
| ● solide | 1x (0.25 ... 2.5 mm²) |
| Code de groupe | R711 |
| longueur du fil | |
| — vers le haut | 0 mm |
| ● à 24 V | 3 A |
| Facteur Métal | None |
| — avant | 0 mm |
| ● à 125 V | 0.2 A |
| ● à 250 V | 3 A |
| ● échoué | 20 ... 14 |
| Date : 14/05/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Délai d'activation | |
| Groupe de produits | 4950 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| — à l'envers | 0 mm |
| — vers le bas | 0 mm |
| Code des produits | 85364900 |
| Délai d'extinction | 11 ms |
| Famille de produits | SIRIUS 3RQ3 coupling relays, narrow design |
| dernière modification : | 5/6/2021 |
| Poids net (kg) | 0,033 Kg |
| courant thermique | 6 A; for derating see characteristics |
| type de tension | DC |
| — sur le côté | 0 mm |
| ● valeur nominale | 110 V |
| méthode de fixation | snap-on mounting |
| catégorie de produits | SIRIUS 3RQ3 coupling relays in slim design |
| espacement requis | |
| résistance aux chocs | |
| ● sortie relais | Yes |
| Pays d'origine | Tunisia |
| position de montage | any |
| composant du produit | |
| ● à courant continu maximum | 6 ms |
| ● valeur initiale | 0.7 |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SIRIUS |
| changement de comportement | monostable |
| ● pendant le stockage | -40 ... +85 °C |
| ● pour les pièces en direct | |
| Dimensions de l'emballage | 16,00 x 19,00 x 7,00 |
| Description du produit | output coupler relay coupler, 1 change-over contact 110 V DC working range 0.7 to 1.25 x US width 6.2 mm spring-type terminal (push-in) thermal current 6 A (see derating characteristic) |
| température ambiante | |
| version d'affichage LED | Yes |
| désignation du produit | Coupling relays with relay output (not plug-in) |
| classe de protection IP | IP20 |
| résistance aux vibrations | |
| ● pendant le fonctionnement | -40 ... +70 °C |
| ● pendant le transport | -40 ... +85 °C |
| ● valeur à pleine échelle | 1.25 |
| puissance active consommée | 0.6 W |
| conception du produit | Output coupling link |
| quantité minimale de commande | 5 |
| interférence conduite | |
| ● pour les parties mises à la terre | |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| ● Câbles AWG solides | 1 x (20 ... 14) |
| Approbation générale du produit | EMC |
| désignation du type de produit | 3RQ3 |
| Déclaration de conformité | Test Certificates |
| type de contact de commutation | Changeover contact |
| ● Sortie semi-conductrice | No |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| ● câbles multibrins AWG | 1x (20 ... 14) |
| Délai de livraison standard départ usine | 50 Day/Days |
| Surcharge pour matières premières | None |
| fréquence de fonctionnement maximale | 72 000 1/h |
| Unité de mesure de la taille de l'emballage | MM |
| Déclaration de conformité du Royaume-Uni | |
| Tension d'alimentation de commande en courant continu | |
| Interdiction de substance (Date) | 03/25/2015 |
| matériau des contacts de commutation | AgSnO2 |
| ● avec montage côte à côte | |
| prise enfichable du composant du produit | No |
| humidité relative pendant le fonctionnement | 10 ... 95 % |
| section transversale du conducteur connectable | |
| terminal amovible de fonction produit | No |
| valeur nominale de résistance à la surtension | 4 kV |
| Numéro d'article (Numéro destiné au marché) | 3RQ3018-2AN08-0AA0 |
| Immunité CEM selon la norme IEC 60947-1 | corresponds to degree of severity 3 |
| ampérage admissible du relais de sortie à DC-13 | |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| conception du mécanisme de fonctionnement du relais | poled |
| Code de référence selon la norme CEI 81346-2 | K |
| Affichage de la version sous forme d'indicateur d'état par LED | LED green |
| classe d'inflammabilité du matériau d'enveloppe | UL94 V-0 |
| fiabilité des contacts auxiliaires | one incorrect switching operation of 100 million switching operations (17 V, 5 mA) |
| ● entre le circuit de commande et le circuit auxiliaire | 300 V |
| propriété de la preuve de court-circuit de sortie | No |
| ● dû à une rupture selon la norme IEC 61000-4-4 | 2 kV |
| nombre de contacts CO pour les contacts auxiliaires | 1 |
| type de sections transversales de conducteurs connectables | |
| ● finement broché avec traitement final du noyau | 1x (0.25 ... 1.5 mm²) |
| tension maximale admissible pour une isolation sûre | |
| ● finement débridée sans traitement final de cœur | 1x (0.25 ... 2.5 mm²) |
| Interférences émises par la CEM selon la norme CEI 60947-1 | ambience A (industrial sector) |
| décharge électrostatique selon la norme IEC 61000-4-2 | 6 kV contact discharge / 8 kV air discharge |
| durée de vie mécanique (cycles de commutation) typique | 10 000 000 |
| courant de fonctionnement des contacts auxiliaires à AC-15 | |
| courant de fonctionnement des contacts auxiliaires du DC-13 | |
| ● pour les applications ferroviaires selon la norme EN 61373 | Category 1, Class B |
| interférences de terrain selon la norme CEI 61000-4-3 | 10 V/m |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 41H / 41H |
| Numéro AWG sous forme de section transversale de conducteur connectable codée | |
| altitude d'installation maximale au-dessus du niveau de la mer | 2 000 m |
| tension de déchet en pourcentage par rapport à la tension d'entrée | 9.6 % |
| Ampérage admissible du relais de sortie à AC-15 à 250 V à 50/60 Hz | 3 A |
| ● en raison d'une surtension conducteur-terre conformément à la norme IEC 61000-4-5 | 2 kV |
| valeur nominale de la tension d'alimentation du régulateur de facteur de plage de fonctionnement en courant continu | |
| type de connexion électrique pour circuit auxiliaire et de commande | spring-loaded terminals (push-in) |
| ● en raison d'une surtension entre conducteurs, conformément à la norme CEI 61000-4-5 | 1 kV |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 25.03.2015 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| conception du fusible pour la protection contre les courts-circuits de l'interrupteur auxiliaire requise | fuse gG: 4 A |
| Tension d'isolement pour la catégorie de surtension III selon la norme CEI 60664 avec un degré de pollution de 3 valeur nominale | 300 V |
| Homologation générale du produit EMC Confirmation Déclaration de conformité Certificats d'essais Marine / Transport maritime Autre Déclaration de conformité Royaume-Uni Certificats d'essais de type / Rapport d'essais Confirmation | General Product Approval |
