3RQ3055-1SM30

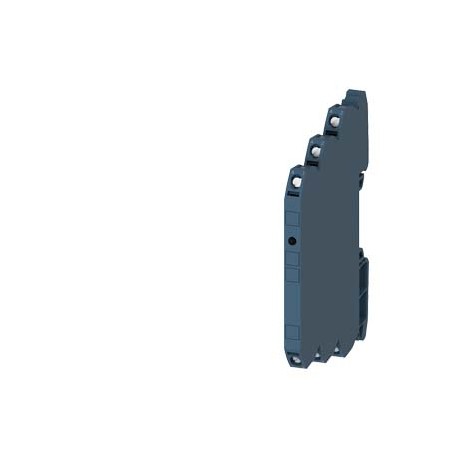

3RQ3055-1SM30 SIEMENS Output coupler Optocoupler 1 S, transistor, 24 V DC Output max. 30 V DC, 5 A Short cir..
$0.00USD
3602 en stock
Spécifications clés
:Confirmation
EAN:4047621000572
UPC:804766216343
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Confirmation | |
| EAN | 4047621000572 |
| UPC | 804766216343 |
| ETIM | 5 |
| IDÉE | 4 |
| profondeur | 72.5 mm |
| largeur | 6.2 mm |
| UNSPSC | 15 |
| eClass | 6 |
| hauteur | 93 mm |
| ● solide | 1x (0.25 ... 2.5 mm²) |
| Code de groupe | R711 |
| longueur du fil | |
| — vers le haut | 0 mm |
| Facteur Métal | None |
| — avant | 0 mm |
| Date : 5 octobre 2022 | Subject to change without notice© Copyright Siemens 2022 |
| Délai d'activation | |
| Groupe de produits | 4950 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| — à l'envers | 0 mm |
| — vers le bas | 0 mm |
| Code des produits | 85364190 |
| Délai d'extinction | 0.3 ms |
| Famille de produits | SIRIUS 3RQ3 coupling relays, narrow design |
| dernière modification : | 5/6/2021 |
| Poids net (kg) | 0,032 Kg |
| courant thermique | 5 A |
| type de tension | DC |
| — sur le côté | 0 mm |
| ● valeur nominale | 11 ... 30 V |
| Profondeur (EF000049) | 72.5 |
| Largeur (EF000008) | 6.2 |
| méthode de fixation | snap-on mounting |
| catégorie de produits | SIRIUS 3RQ3 coupling relays in slim design |
| espacement requis | |
| résistance aux chocs | |
| ● sortie relais | No |
| Pays d'origine | Tunisia |
| Hauteur (EF000040) | 93.0 |
| position de montage | any |
| composant du produit | |
| ● à courant continu maximum | 0.2 ms |
| ● valeur initiale | 1 |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SIRIUS |
| ● pendant le stockage | -40 ... +85 °C |
| ● pour les pièces en direct | |
| Dimensions de l'emballage | 70,00 x 95,00 x 7,00 |
| Description du produit | Output coupler Optocoupler 1 S, transistor, 24 V DC Output max. 30 V DC, 5 A Short circuit-proof Screw terminal Overall width 6.2 mm Thermal current 5 A |
| température ambiante | |
| version d'affichage LED | Yes |
| désignation du produit | Coupling relays with semiconductor output (not plug-in) |
| classe de protection IP | IP20 |
| fréquence de commutation | 100 Hz |
| résistance aux vibrations | |
| ● pendant le fonctionnement | -25 ... +60 °C |
| ● pendant le transport | -40 ... +85 °C |
| ● valeur à pleine échelle | 1 |
| puissance active consommée | 0.3 W |
| conception du produit | Output coupling link |
| quantité minimale de commande | 5 |
| interférence conduite | |
| ● pour les parties mises à la terre | |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| ● Câbles AWG solides | 1 x (20 ... 14) |
| Approbation générale du produit | EMC |
| désignation du type de produit | 3RQ3 |
| Déclaration de conformité | Test Certificates |
| type de contact de commutation | NO contact |
| ● Sortie semi-conductrice | Yes |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Courant nominal (EF000001) | - |
| Délai de livraison standard départ usine | 50 Day/Days |
| Surcharge pour matières premières | None |
| Unité de mesure de la taille de l'emballage | MM |
| Tension d'alimentation de commande en courant continu | |
| Interdiction de substance (Date) | 03/25/2015 |
| Entraînement, polarisation (EF003355) | - |
| Avec indication LED (EF005950) | true |
| ● selon la norme CEI 60068-2-6 | 6 ... 150 Hz: 2 g |
| ● avec montage côte à côte | |
| Complet avec douille (EF003359) | false |
| ● selon la norme CEI 60068-2-27 | sinusoidal half-wave 15g / 11 ms |
| prise enfichable du composant du produit | No |
| Type de contact de commutation (EF003358) | Other |
| Avec pinces détachables (EF003340) | false |
| humidité relative pendant le fonctionnement | 10 ... 95 % |
| section transversale du conducteur connectable | |
| terminal amovible de fonction produit | No |
| Degré de protection (IP) (EF005474) | IP20 |
| Entraînement, changement d'attitude (EF003356) | - |
| valeur nominale de résistance à la surtension | 2.5 kV |
| Numéro d'article (Numéro destiné au marché) | 3RQ3055-1SM30 |
| Immunité CEM selon la norme IEC 60947-1 | corresponds to degree of severity 3 |
| Type de tension pour l'actionnement (EF008242) | DC |
| Type de connexion électrique (EF003961) | Screw connection |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| Avec contacts à guidage forcé (EF003357) | false |
| Code de référence selon la norme CEI 81346-2 | K |
| Affichage de la version sous forme d'indicateur d'état par LED | LED green |
| classe d'inflammabilité du matériau d'enveloppe | UL94 V-0 |
| ampérage admissible de la sortie du semi-conducteur en courant continu | 5 mA ... 5 A |
| propriété de la preuve de court-circuit de sortie | Yes |
| tension de commutation minimale lors de la mise sous tension | 11 V |
| couple de serrage avec bornes à vis | 0.5 ... 0.6 N·m |
| ● dû à une rupture selon la norme IEC 61000-4-4 | 2 kV |
| tension de commutation maximale lors de la mise hors tension | 5 V |
| nombre de contacts NO pour les contacts auxiliaires | 1 |
| type de sections transversales de conducteurs connectables | |
| ● finement broché avec traitement final du noyau | 1x (0.25 ... 1.5 mm²) |
| Tension d'alimentation de commande nominale Us en courant continu (EF003980) | ['11', '30'] |
| Interférences émises par la CEM selon la norme CEI 60947-1 | ambience A (industrial sector) |
| décharge électrostatique selon la norme IEC 61000-4-2 | 6 kV contact discharge / 8 kV air discharge |
| interférences de terrain selon la norme CEI 61000-4-3 | 10 V/m |
| tension de commutation de la sortie du semi-conducteur en courant continu | 10 ... 30 V |
| Nombre de contacts en tant que contact de transition (EF008257) | - |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 41H / 41H |
| Tension d'alimentation de commande nominale Us à 50 Hz CA (EF003978) | - |
| Tension d'alimentation de commande nominale Us à 60 Hz CA (EF003979) | - |
| Nombre de contacts en tant que contact normalement ouvert (EF008256) | 1 |
| Numéro AWG sous forme de section transversale de conducteur connectable codée | |
| altitude d'installation maximale au-dessus du niveau de la mer | 2 000 m |
| Nombre de contacts normalement fermés (EF008255) | - |
| ● en raison d'une surtension conducteur-terre conformément à la norme IEC 61000-4-5 | 2 kV |
| valeur nominale de la tension d'alimentation du régulateur de facteur de plage de fonctionnement en courant continu | |
| type de connexion électrique pour circuit auxiliaire et de commande | screw-type terminals |
| ● en raison d'une surtension entre conducteurs, conformément à la norme CEI 61000-4-5 | 1 kV |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 25.03.2015 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| Tension d'isolement pour la catégorie de surtension III selon la norme CEI 60664 avec un degré de pollution de 3 valeur nominale | 50 V |
| Homologation générale du produit Déclaration de conformité EMC Confirmation Déclaration de conformité Royaume-Uni Déclaration de conformité Certificats d'essais Marine / Transport maritime Autre Type de certificats d'essais / Rapport d'essais Confirmation | General Product Approval |
