En stock Produit phare
3RS7003-2DE00

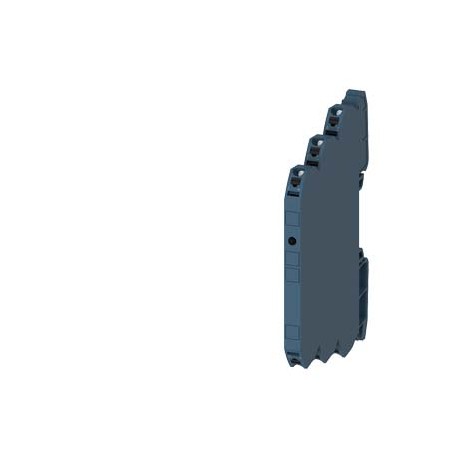

3RS7003-2DE00 SIEMENS Separation amplifier 24 V AC/DC, 3-way separation input: 4-20 mA output: 4-20 mA Sprin..
$0.00USD
3944 en stock
Spécifications clés
:Confirmation
EAN:4047621001258
UPC:804766215667
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Confirmation | |
| EAN | 4047621001258 |
| UPC | 804766215667 |
| ETIM | 5 |
| profondeur | 72.5 mm |
| largeur | 6.2 mm |
| UNSPSC | 15 |
| eClass | 6 |
| hauteur | 93 mm |
| temps de montée | 6 ms |
| ● à Washington | 0.8 ... 1.1 |
| ● solide | 1x (0.25 ... 2.5 mm²) |
| Code de groupe | R711 |
| charge de sortie | |
| — vers le haut | 0 mm |
| Date 5/6/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Facteur Métal | None |
| — avant | 0 mm |
| ● échoué | 20 ... 14 |
| Groupe de produits | 4951 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| tension d'entrée | 30 V |
| — à l'envers | 0 mm |
| — vers le bas | 0 mm |
| Code des produits | 85389091 |
| Famille de produits | SIRIUS 3RS70 signal converters |
| dernière modification : | 12/21/2020 |
| Charger (EF007096) | - |
| Poids net (kg) | 0,046 Kg |
| fréquence limite | 30 Hz |
| type de tension | AC/DC |
| — sur le côté | 0 mm |
| Profondeur (EF000049) | 72.5 |
| Largeur (EF000008) | 6.2 |
| méthode de fixation | snap-on mounting |
| catégorie de produits | Signal converter |
| espacement requis | |
| Pays d'origine | Germany |
| Hauteur (EF000040) | 93.0 |
| Transport maritime | other |
| position de montage | any |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| isolation galvanique | |
| nombre de chaînes | 1 |
| nom de marque du produit | SIRIUS |
| ● en courant alternatif à 50 Hz | 0.8 ... 1.1 |
| ● en courant alternatif à 60 Hz | 0.8 ... 1.1 |
| ● pendant le stockage | -40 ... +80 °C |
| ● pour les pièces en direct | |
| Dimensions de l'emballage | 80,00 x 95,00 x 12,00 |
| Description du produit | Separation amplifier 24 V AC/DC, 3-way separation input: 4-20 mA output: 4-20 mA Spring-type terminal (push-in) |
| température ambiante | |
| version d'affichage LED | Yes |
| désignation du produit | Single-range converters |
| classe de protection IP | IP20 |
| tension d'alimentation en courant alternatif | |
| ● pendant le fonctionnement | -25 ... +60 °C |
| ● pendant le transport | -40 ... +80 °C |
| puissance active consommée | 0.29 W |
| conception du produit | active |
| interférence conduite | |
| ondulation de tension maximale | 20 mV |
| ● entre les entrées | No |
| ● pour les parties mises à la terre | |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| type de signal à l'entrée | 4 ... 20 mA |
| ● Câbles AWG solides | 1 x (20 ... 14) |
| ● entre les sorties | No |
| Approbation générale du produit | Declaration of Conformity |
| désignation du type de produit | 3RS70 |
| type de signal en sortie | 4 ... 20 mA |
| ● à 50 Hz valeur nominale | 24 V |
| ● à 60 Hz valeur nominale | 24 V |
| Influence de la charge (EF007097) | 0 |
| dérive de température par °C | 0.015 %/°C |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Méthode de montage (EF000003) | Snap mounting support rail |
| Puissance de commutation (EF001313) | - |
| ● câbles multibrins AWG | 1x (20 ... 14) |
| Délai de livraison standard départ usine | 50 Day/Days |
| Surcharge pour matières premières | None |
| précision de mesure relative | 0.1 % |
| Unité de mesure de la taille de l'emballage | MM |
| Consommation électrique (EF000346) | 0.29 |
| Courant de commutation (EF000188) | - |
| Tension de commutation (EF003586) | - |
| Dérive de température (EF007507) | - |
| écart de linéarité relative | 0.05 % |
| ● entre l'entrée et la sortie | Yes |
| Nombre de canaux (EF000259) | 1 |
| Interdiction de substance (Date) | 03/25/2015 |
| type de connexion électrique | spring-loaded terminals |
| Fréquence de commutation (EF003587) | - |
| ● avec montage côte à côte | |
| Type d'alimentation (EF001469) | - |
| temps de stabilisation pour un écart de 1 % | 17 ms |
| Température de fonctionnement (EF002393) | ['-25', '60'] |
| tension d'alimentation à la valeur nominale CC | 24 V |
| ● au niveau de sortie maximal actuel | 500 Ω |
| conception de l'isolation électrique | 3 paths |
| humidité relative pendant le fonctionnement | 10 ... 95 % |
| section transversale du conducteur connectable | |
| Degré de protection (IP) (EF005474) | IP20 |
| Fréquence de fonctionnement nominale (EF007024) | ['50', '60'] |
| valeur nominale de la fréquence de la tension d'alimentation | 60 ... 50 Hz |
| valeur nominale de résistance à la surtension | 2 500 V |
| Numéro d'article (Numéro destiné au marché) | 3RS7003-2DE00 |
| Immunité CEM selon la norme IEC 60947-1 | corresponds to degree of severity 3 |
| Message d'erreur (EF007499) | false |
| Tension d'alimentation nominale en courant alternatif (EF007075) | - |
| Tension d'alimentation nominale en courant continu (EF007078) | - |
| SIL selon la norme IEC 61508 (EF009889) | None |
| Type de construction de l'appareil (EF007276) | Einbaugerät |
| Type de connexion électrique (EF003961) | Spring clamp connection |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| Code de référence selon la norme CEI 81346-2 | T |
| impédance d'entrée du courant d'entrée maximum | 100 Ω |
| propriété de la preuve de court-circuit de sortie | Yes |
| ● dû à une rupture selon la norme IEC 61000-4-4 | 1 kV 5/50 ns |
| résistance aux chocs selon la norme IEC 60068-2-27 | sinusoidal half-wave 15g / 11 ms |
| type de sections transversales de conducteurs connectables | |
| ● finement broché avec traitement final du noyau | 1x (0.25 ... 1.5 mm²) |
| Séparation galvanique entre les entrées (EF007224) | false |
| Nombre de plages d'entrée : 0 V…1 V (EF006890) | 0 |
| Nombre de plages d'entrée : 0 V…2 V (EF006894) | 0 |
| Nombre de plages d'entrée : 0 V…5 V (EF006903) | 0 |
| Nombre de plages d'entrée : 1 V…5 V (EF006907) | 0 |
| Nombre de plages d'entrée : 5 V…0 V (EF006924) | 0 |
| Nombre de plages d'entrée : 5 V…1 V (EF006925) | 0 |
| Nombre de plages d'entrée : 0 V…10 V (EF006892) | 0 |
| Nombre de plages d'entrée : 0 V…20 V (EF006897) | 0 |
| Nombre de plages d'entrée : 0 V…24 V (EF006899) | 0 |
| Nombre de plages d'entrée : 0 V…30 V (EF006900) | 0 |
| Nombre de plages d'entrée : 10 V…0 V (EF006910) | 0 |
| Nombre de plages d'entrée : 10 V…2 V (EF006911) | 0 |
| Nombre de plages d'entrée : 2 V…10 V (EF006914) | 0 |
| Nombre de plages de sortie : 0 V…1 V (EF006843) | 0 |
| Nombre de plages de sortie : 0 V…2 V (EF006847) | 0 |
| Nombre de plages de sortie : 0 V…5 V (EF006856) | 0 |
| Nombre de plages de sortie : 1 V…5 V (EF006860) | 0 |
| Nombre de plages de sortie : 5 V…0 V (EF006877) | 0 |
| Nombre de plages de sortie : 5 V…1 V (EF006878) | 0 |
| Nombre de plages d'entrée : +5 V… -5 V (EF006889) | 0 |
| Nombre de plages d'entrée : -1 V…+1 V (EF006906) | 0 |
| Nombre de plages d'entrée : -2 V…+2 V (EF006913) | 0 |
| Nombre de plages d'entrée : -5 V…+5 V (EF006923) | 0 |
| Nombre de plages d'entrée : 0 V…2,5 V (EF006895) | 0 |
| Nombre de plages d'entrée : 0 mA…5 mA (EF006902) | 0 |
| Nombre de plages de sortie : 0 V…10 V (EF006845) | 0 |
| Nombre de plages de sortie : 0 V…20 V (EF006850) | 0 |
| Nombre de plages de sortie : 0 V…24 V (EF006852) | 0 |
| Nombre de plages de sortie : 0 V…30 V (EF006853) | 0 |
| Nombre de plages de sortie : 10 V…0 V (EF006863) | 0 |
| Nombre de plages de sortie : 10 V…2 V (EF006864) | 0 |
| Nombre de plages de sortie : 2 V…10 V (EF006867) | 0 |
| résistance aux vibrations selon la norme IEC 60068-2-6 | 6 ... 150 Hz: 2 g |
| ● finement débridée sans traitement final de cœur | 1x (0.25 ... 2.5 mm²) |
| Nombre de plages d'entrée : 0 mA…10 mA (EF006891) | 0 |
| Nombre de plages d'entrée : 0 mA…20 mA (EF006896) | 0 |
| Nombre de plages d'entrée : 0 mV…60 mV (EF006905) | 0 |
| Nombre de plages d'entrée : 20 mA…0 mA (EF006918) | 0 |
| Nombre de plages d'entrée : 20 mA…4 mA (EF006919) | 0 |
| Nombre de plages d'entrée : 4 mA…20 mA (EF006921) | 1 |
| Nombre de plages de sortie : +5 V… -5 V (EF006842) | 0 |
| Nombre de plages de sortie : -1 V…+1 V (EF006859) | 0 |
| Nombre de plages de sortie : -2 V…+2 V (EF006866) | 0 |
| Nombre de plages de sortie : -5 V…+5 V (EF006876) | 0 |
| Nombre de plages de sortie : 0 V…2,5 V (EF006848) | 0 |
| Nombre de plages de sortie : 0 mA…5 mA (EF006855) | 0 |
| Interférences émises par la CEM selon la norme CEI 60947-1 | Environment B |
| Nombre de plages d'entrée : +10 V… -10 V (EF006888) | 0 |
| Nombre de plages d'entrée : -10 V…+10 V (EF006909) | 0 |
| Nombre de plages d'entrée : -20 V… +20 V (EF006917) | 0 |
| Nombre de plages d'entrée : -5 mA… +5 mA (EF006922) | 0 |
| Nombre de plages d'entrée : 0 mV…100 mV (EF006893) | 0 |
| Nombre de plages d'entrée : 0 mV…200 mV (EF006898) | 0 |
| Nombre de plages d'entrée : 0 mV…300 mV (EF006901) | 0 |
| Nombre de plages d'entrée : 0 mV…500 mV (EF006904) | 0 |
| Nombre de plages de sortie : 0 mA…10 mA (EF006844) | 0 |
| Nombre de plages de sortie : 0 mA…20 mA (EF006849) | 0 |
| Nombre de plages de sortie : 0 mV…60 mV (EF006858) | 0 |
| Nombre de plages de sortie : 20 mA…0 mA (EF006871) | 0 |
| Nombre de plages de sortie : 20 mA…4 mA (EF006872) | 0 |
| Nombre de plages de sortie : 4 mA…20 mA (EF006874) | 1 |
| facteur de plage de fonctionnement tension d'alimentation valeur nominale | |
| ● entre l'alimentation électrique et les autres circuits | Yes |
| Nombre de plages de sortie : +10 V… -10 V (EF006841) | 0 |
| Nombre de plages de sortie : -10 V…+10 V (EF006862) | 0 |
| Nombre de plages de sortie : -20 V…+20 V (EF006870) | 0 |
| Nombre de plages de sortie : -5 mA… +5 mA (EF006875) | 0 |
| Nombre de plages de sortie : 0 mV…100 mV (EF006846) | 0 |
| Nombre de plages de sortie : 0 mV…200 mV (EF006851) | 0 |
| Nombre de plages de sortie : 0 mV…300 mV (EF006854) | 0 |
| Nombre de plages de sortie : 0 mV…500 mV (EF006857) | 0 |
| décharge électrostatique selon la norme IEC 61000-4-2 | 6 kV contact discharge / 8 kV air discharge |
| Nombre de plages d'entrée : -10 mA… +10 mA (EF006908) | 0 |
| Nombre de plages d'entrée : -2,5 V… +2,5 V (EF006915) | 0 |
| Nombre de plages d'entrée : -20 mA… +20 mA (EF006916) | 0 |
| Nombre de plages d'entrée : -60 mV… +60 mV (EF006927) | 0 |
| interférences de terrain selon la norme CEI 61000-4-3 | 10 V/m |
| Nombre de plages de sortie : -10 mA… +10 mA (EF006861) | 0 |
| Nombre de plages de sortie : -2,5 V… +2,5 V (EF006868) | 0 |
| Nombre de plages de sortie : -20 mA… +20 mA (EF006869) | 0 |
| Nombre de plages de sortie : -60 mV… +60 mV (EF006880) | 0 |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 41H / 41H |
| Nombre de plages d'entrée : -100 mV… +100 mV (EF006912) | 0 |
| Nombre de plages d'entrée : -300 mV… +300 mV (EF006920) | 0 |
| Nombre de plages d'entrée : -500 mV… +500 mV (EF006926) | 0 |
| Nombre de plages de sortie : -100 mV… +100 mV (EF006865) | 0 |
| Nombre de plages de sortie : -300 mV… +300 mV (EF006873) | 0 |
| Nombre de plages de sortie : -500 mV… +500 mV (EF006879) | 0 |
| Numéro AWG sous forme de section transversale de conducteur connectable codée | |
| Séparation galvanique entre l'entrée et la sortie (EF007223) | true |
| Séparation galvanique entre les sorties (EF007222) | false |
| altitude d'installation maximale au-dessus du niveau de la mer | 2 000 m |
| Sûr intrinsèquement selon la norme EN 60947-5-6 NAMUR (EF007112) | - |
| ● en raison d'une surtension entre conducteurs, conformément à la norme CEI 61000-4-5 | 1 kV |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 25.03.2015 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| Séparation galvanique entre la tension d'alimentation et tous les autres circuits de courant (EF007225) | true |
| Tension d'isolement pour la catégorie de surtension III selon la norme CEI 60664 avec un degré de pollution de 3 valeur nominale | 50 V |
| Homologation générale du produit Déclaration de conformité Certificats d'essais Confirmation Certificats d'essais de type / Rapport d'essais Marine / Transport maritime Autre Confirmation | General Product Approval |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
