3RT1046-3AG20

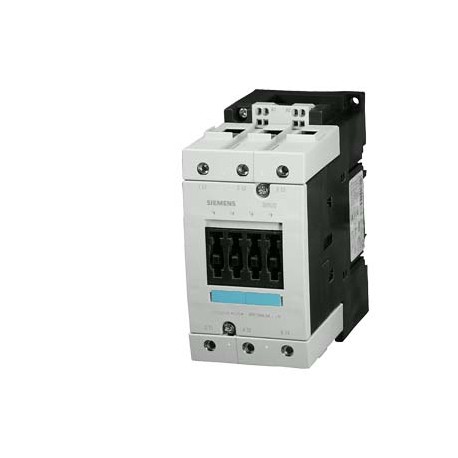

3RT1046-3AG20 SIEMENS Power contactor, AC-3 95 A, 45 kW / 400 V 110 V AC, 50/60 Hz 3-pole, Size S3 Spring-ty..
$0.00USD
3523 en stock
Spécifications clés
:Value
EAN:4011209337848
UPC:887621869106
Profondeur:139 mm
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Value | |
| EAN | 4011209337848 |
| UPC | 887621869106 |
| Profondeur | 139 mm |
| Notes | Sucessor:Successor SIRIUS Innovation 3RT2This product is a Spare Part, please visit the Spares & Service section for more informationIf you need assistance please contact our local Siemens office |
| Largeur | 70 mm |
| Hauteur | 146 mm |
| - solide | 2x (2.5 ... 16 mm²) |
| ● à AC | 6,8g / 5 ms, 4g / 10 ms |
| Code de groupe | R711 |
| Temps d'arc | 10 ... 15 ms |
| Groupe de prix | 41B |
| ● à AC-1 | |
| ● à AC-3 | |
| ● maximum | 2 000 m |
| Facteur Métal | LFO----- |
| - échoué | 2x (10 ... 50 mm²) |
| ● à 50 Hz | 0.8 ... 1.1 |
| ● à 60 Hz | 0.85 ... 1.1 |
| Retard de fermeture | |
| Type de montage | screw and snap-on mounting onto 35 mm and 75 mm standard mounting rail |
| Retard d'ouverture | |
| Groupe de produits | 3705 |
| Classe de produits | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unité de quantité | 1 Piece |
| Code des produits | 85364900 |
| Famille de produits | Not available |
| dernière modification : | 08/13/2020 |
| Poids net (kg) | 1,843 Kg |
| Puissance de fonctionnement | |
| — sur le côté | 6 mm |
| Espacement requis | |
| Pays d'origine | Germany |
| Transport maritime | other |
| Courant de fonctionnement | |
| Dimension du contacteur | S3 |
| ● 1 valeur nominale | 50 Hz |
| ● 2 valeurs nominales | 60 Hz |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Date d'entrée en vigueur du PLM | Product is cancelled since: 01.10.2019 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SIRIUS |
| ● pendant le stockage | -55 ... +80 °C |
| Température ambiante | |
| Degré de pollution | 3 |
| Fréquence de fonctionnement | |
| Dimensions de l'emballage | 79,50 x 161,00 x 167,00 |
| Description du produit | Power contactor, AC-3 95 A, 45 kW / 400 V 110 V AC, 50/60 Hz 3-pole, Size S3 Spring-type terminal !!! Phased-out product !!! Successor is SIRIUS 3RT2 Preferred successor type is >>3RT2046-3AG20<< |
| Désignation du produit | power contactor |
| ● au maximum AC-1 | 900 1/h |
| ● à AC-2 maximum | 350 1/h |
| ● au maximum AC-3 | 850 1/h |
| ● à AC-4 maximum | 250 1/h |
| ● à AC-1 à 400 V | |
| ● pendant le fonctionnement | -25 ... +60 °C |
| ● pour les principaux contacts | |
| ● pour les parties mises à la terre | |
| Conception du fusible | |
| Cycle de vie du produit (PLM) | PM410:Product cancellation |
| — à une valeur nominale de 24 V | 100 A |
| ● à la valeur nominale de 24 V | 10 A |
| ● à la valeur nominale de 60 V | 6 A |
| Approbation générale du produit | EMC |
| — à une valeur nominale de 110 V | 9 A |
| — à une valeur nominale de 230 V | 22 kW |
| — à une valeur nominale de 400 V | 95 A |
| — à une valeur nominale de 500 V | 55 kW |
| — à une valeur nominale de 690 V | 58 A |
| ● à la valeur nominale de 110 V | 3 A |
| ● à une valeur nominale de 220 V | 1 A |
| ● à une valeur nominale de 230 V | 6 A |
| ● à la valeur nominale de 400 V | 42 A |
| ● à 50 Hz valeur nominale | 110 V |
| ● à 60 Hz valeur nominale | 110 V |
| ● à une valeur nominale de 690 V | 27 A |
| ● typique d'un contacteur | 10 000 000 |
| Déclaration de conformité | Test Certificates |
| — à une valeur nominale de 1000 V | 30 A |
| ● Montage côte à côte | Yes |
| ● contact instantané | 0 |
| Règlement sur le contrôle des exportations | ECCN : N / AL : N |
| Version modulaire (EF001126) | true |
| Courant de fonctionnement à AC-15 | |
| Courant de fonctionnement à DC-12 | |
| Courant de fonctionnement à DC-13 | |
| ● pour les contacts auxiliaires | |
| Fréquence de commutation à vide | |
| Délai de livraison standard départ usine | 20 Day/Days |
| Surcharge pour matières premières | None |
| Tension d'alimentation de contrôle en courant alternatif | |
| Unité de mesure de la taille de l'emballage | MM |
| — monobrin ou multibrins | 2x (2,5 ... 16 mm²) |
| ● sur 1 chemin de courant à DC-1 | |
| Dimensions du produit (L x l x H) | Not available |
| Résistance aux chocs avec impulsion sinusoïdale | |
| fréquence de la tension d'alimentation de contrôle | |
| ● à AC-2 à la valeur nominale de 400 V | 45 kW |
| ● à AC-4 à la valeur nominale de 400 V | 80 A |
| ● à 40 °C minimum admissible | 50 mm² |
| ● à 60 °C minimum admissible | 35 mm² |
| Courant de fonctionnement à AC-12 maximum | 10 A |
| — à 230 V à 60 °C valeur nominale | 38 kW |
| — à 690 V à 60 °C valeur nominale | 114 kW |
| ● Valeur nominale de la tension d'isolation | 1 000 V |
| — à 1000 V à 60 °C valeur nominale | 98 W |
| valeur nominale de résistance à la surtension | 6 kV |
| ● Indice de protection IP en façade | IP20; IP20 on the front with cover / box terminal |
| Numéro d'article (Numéro destiné au marché) | 3RT1046-3AG20 |
| Puissance de fonctionnement nominale NEMA (EF011960) | - |
| Code de référence selon DIN EN 81346-2 | Q |
| Type de tension pour l'actionnement (EF008242) | AC |
| ● sur 1 chemin de courant à DC-3 à DC-5 | |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| — avec un type de devoir 2 requis | fuse gL/gG: 160 A |
| Nombre de contacts NC pour les contacts principaux | 0 |
| Nombre de contacts NO pour les contacts principaux | 3 |
| Résistance aux chocs sous impulsion rectangulaire | |
| ● Classe de protection IP du terminal | IP00 |
| ● aux conducteurs AWG pour les contacts principaux | 2x (10 ... 1/0) |
| Nombre de pôles pour le circuit de courant principal | 3 |
| — avec un type de coordination 1 requis | fuse gL/gG: 250 A |
| fiabilité des contacts auxiliaires | 1 faulty switching per 100 million (17 V, 1 mA) |
| Durée de vie mécanique (cycles de commutation) | |
| Courant thermique de courte durée limité à 10 s | 760 A |
| ● avec 2 chemins de courant en série à DC-1 | |
| ● avec 3 chemins de courant en série à DC-1 | |
| Force de maintien apparente de la bobine magnétique en courant alternatif | 27 V·A |
| Puissance apparente de captation de la bobine magnétique en courant alternatif | 298 V·A |
| Nombre de contacts NC pour les contacts auxiliaires | |
| Nombre de contacts NO pour les contacts auxiliaires | |
| Type de sections transversales des conducteurs connectables | |
| — finement isolé avec traitement final de base | 2x (2.5 ... 35 mm²) |
| ● aux conducteurs AWG pour les contacts auxiliaires | 2x (24 ... 14) |
| Type de tension de l'alimentation de commande | AC |
| — à température ambiante 40 °C valeur nominale | 120 A |
| tension maximale admissible pour une isolation sûre | |
| Altitude d'installation au-dessus du niveau de la mer | |
| Puissance de fonctionnement nominale à AC-3, 400 V (EF001364) | 45.0 |
| Puissance de fonctionnement nominale à AC-4, 400 V (EF008496) | 45.0 |
| — finement isolé sans traitement final de base | 2x (10 ... 35 mm²) |
| Tension d'alimentation de commande nominale Us en courant continu (EF003980) | - |
| ● avec 2 chemins de courant en série à DC-3 à DC-5 | |
| ● avec 3 chemins de courant en série à DC-3 à DC-5 | |
| Calibre de contact des contacts auxiliaires selon UL | A600 / Q600 |
| Courant de fonctionnement nominal Ie à AC-1, 400 V (EF001393) | 120 |
| Courant de fonctionnement nominal Ie à AC-3, 400 V (EF001392) | 95 |
| Courant de fonctionnement nominal Ie à AC-4, 400 V (EF008495) | 80 |
| ● pour la protection contre les courts-circuits du circuit principal | |
| Facteur de puissance inductif avec puissance de fermeture de la bobine | 0.7 |
| Tension d'alimentation de commande nominale Us à 50 Hz CA (EF003978) | ['110', '110'] |
| Tension d'alimentation de commande nominale Us à 60 Hz CA (EF003979) | ['110', '110'] |
| ● entre la bobine et les contacts principaux selon la norme EN 60947-1 | 690 V |
| Type de connexion électrique du circuit principal (EF006819) | Screw connection |
| Facteur de puissance inductif avec la puissance de maintien de la bobine | 0.29 |
| — jusqu'à 690 V à température ambiante de 40 °C valeur nominale | 120 A |
| — jusqu'à 690 V à température ambiante 60 °C valeur nominale | 100 A |
| — jusqu'à 1000 V à température ambiante de 40 °C valeur nominale | 70 A |
| — jusqu'à 1000 V à température ambiante 60 °C valeur nominale | 60 A |
| ● Type de connexion électrique pour le circuit de courant principal | screw-type terminals |
| Section du conducteur raccordable dans le circuit principal à AC-1 | |
| Nombre de contacts principaux en tant que contact normalement ouvert (EF001374) | 3 |
| Puissance de fonctionnement pour environ 200 000 cycles de fonctionnement à AC-4 | |
| Nombre de contacts normalement fermés en tant que contact principal (EF001375) | 0 |
| Courant de fonctionnement pour environ 200 000 cycles de fonctionnement à AC-4 | |
| ● du contacteur avec bloc de commutation auxiliaire ajouté typique | 10 000 000 |
| Nombre de contacts auxiliaires normalement ouverts (EF001376) | 0 |
| ● pour la protection contre les courts-circuits de l'interrupteur auxiliaire requis | fuse gL/gG: 10 A |
| Nombre de contacts auxiliaires normalement fermés (EF001377) | 0 |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.05.2012 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| ● Type de connexion électrique pour le circuit de courant auxiliaire et de commande | spring-loaded terminals |
| Plage de fonctionnement, facteur de contrôle, tension d'alimentation, valeur nominale de la bobine magnétique en courant alternatif | |
| ● du contacteur avec bloc de commutation auxiliaire compatible électronique ajouté typique | 5 000 000 |
| Homologation générale du produit CEM Sécurité fonctionnelle/Sécurité des machines Certificat d'examen de type Déclaration de conformité Certificats d'essais Marine/Transport Divers Certificat d'essai spécial Certificats d'essais de type/Rapport d'essais Marine/Transport Autre Chemin de fer Confirmation Divers Certificat d'essai spécial | General Product Approval |
