3RT1055-6AP30

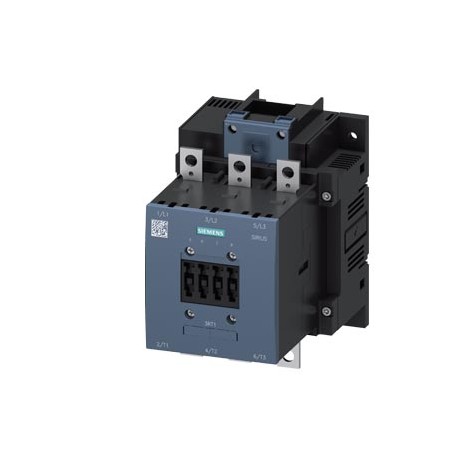

3RT1055-6AP30 SIEMENS CONTACTOR, 75KW/400V/AC-3, AC(40...60HZ)/DC OPERATION UC 220...240V W/O AUXILIARY CON..
$0.00USD
3941 en stock
Spécifications clés
Profondeur:170 mm
Largeur:120 mm
Hauteur:172 mm
— à AC:8,5g / 5 ms, 4,2g / 10 ms
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Profondeur | 170 mm |
| Largeur | 120 mm |
| Hauteur | 172 mm |
| — à AC | 8,5g / 5 ms, 4,2g / 10 ms |
| — à Washington | 8,5g / 5 ms, 4,2g / 10 ms |
| - solide | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²), max. 2x (0.75 ... 4 mm²) |
| ● à AC | 2 000 1/h |
| ● à Washington | 2 000 1/h |
| Temps d'arc | 10 ... 15 ms |
| ● à AC-1 | |
| ● à AC-3 | |
| ● à 50 Hz | 0.8 ... 1.1 |
| ● à 60 Hz | 0.8 ... 1.1 |
| Retard de fermeture | |
| Type de montage | screw fixing |
| Retard d'ouverture | |
| Puissance de fonctionnement | |
| — sur le côté | 10 mm |
| ● valeur nominale | 1 000 V |
| Espacement requis | |
| résistance aux chocs | |
| ● sur le devant | IP00 |
| Courant de fonctionnement | |
| Dimension du contacteur | S6 |
| Tension d'isolation | |
| nom de marque du produit | SIRIUS |
| ● pendant le stockage | -55 ... +80 °C |
| Température ambiante | |
| Degré de pollution | 3 |
| Fréquence de fonctionnement | |
| Désignation du produit | power contactor |
| Classe de protection IP | |
| ● au maximum AC-1 | 800 1/h |
| ● à AC-2 maximum | 300 1/h |
| ● au maximum AC-3 | 750 1/h |
| ● à AC-4 maximum | 130 1/h |
| ● du terminal | IP00 |
| ● avec impulsion sinusoïdale | |
| ● à AC-1 à 400 V | |
| ● pendant le fonctionnement | -25 ... +60 °C |
| Nombre de contacts NC | |
| Nombre de contacts NO | |
| ● pour les parties mises à la terre | |
| Conception du fusible | |
| — à une valeur nominale de 24 V | 160 A |
| ● à la valeur nominale de 24 V | 10 A |
| ● à la valeur nominale de 60 V | 6 A |
| — à une valeur nominale de 110 V | 18 A |
| — à une valeur nominale de 230 V | 50 kW |
| — à une valeur nominale de 400 V | 150 A |
| — à une valeur nominale de 500 V | 105 kW |
| — à une valeur nominale de 690 V | 150 A |
| ● à la valeur nominale de 110 V | 3 A |
| ● à une valeur nominale de 220 V | 1 A |
| ● à une valeur nominale de 230 V | 6 A |
| ● à la valeur nominale de 400 V | 68 A |
| ● à 50 Hz valeur nominale | 220 ... 240 V |
| ● à 60 Hz valeur nominale | 220 ... 240 V |
| ● à une valeur nominale de 690 V | 57 A |
| ● typique d'un contacteur | 10 000 000 |
| — à une valeur nominale de 1000 V | 65 A |
| — contact instantané | 0 |
| ● Montage côte à côte | Yes |
| Courant de fonctionnement à AC-15 | |
| Courant de fonctionnement à DC-12 | |
| Courant de fonctionnement à DC-13 | |
| ● à impulsion rectangulaire | |
| ● pour les contacts auxiliaires | |
| Fréquence de commutation à vide | |
| Tension d'alimentation de contrôle en courant alternatif | |
| Tension d'alimentation de contrôle en courant continu | |
| ● pour le circuit de courant principal | screw-type terminals |
| Type de connexion électrique | |
| ● sur 1 chemin de courant à DC-1 | |
| Conception du suppresseur de surtension | with varistor |
| ● à AC-2 à la valeur nominale de 400 V | 84 kW |
| ● à 40 °C minimum admissible | 95 mm² |
| ● à 60 °C minimum admissible | 70 mm² |
| Puissance de fermeture de la bobine magnétique en courant continu | 360 W |
| Pouvoir de maintien de la bobine magnétique en courant continu | 5.2 W |
| Courant de fonctionnement à AC-12 maximum | 10 A |
| — à 230 V à 60 °C valeur nominale | 60 kW |
| — à 690 V à 60 °C valeur nominale | 181 kW |
| — à 1000 V à 60 °C valeur nominale | 148 W |
| valeur nominale de résistance à la surtension | 8 kV |
| ● sur 1 chemin de courant à DC-3 à DC-5 | |
| — avec un type de devoir 2 requis | fuse gL/gG: 315 A |
| Nombre de contacts NC pour les contacts principaux | 0 |
| Nombre de contacts NO pour les contacts principaux | 3 |
| ● aux conducteurs AWG pour les contacts principaux | 4 ... 250 kcmil |
| — avec un type de coordination 1 requis | fuse gL/gG: 355 A |
| Durée de vie mécanique (cycles de commutation) | |
| Courant thermique de courte durée limité à 10 s | 1 300 A |
| ● avec 2 chemins de courant en série à DC-1 | |
| ● avec 3 chemins de courant en série à DC-1 | |
| Force de maintien apparente de la bobine magnétique en courant alternatif | 5.8 V·A |
| Puissance apparente de captation de la bobine magnétique en courant alternatif | 300 V·A |
| Type de sections transversales des conducteurs connectables | |
| — finement isolé avec traitement final de base | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| ● aux conducteurs AWG pour les contacts auxiliaires | 2x (20 ... 16), 2x (18 ... 14), 1x 12 |
| Type de tension de l'alimentation de commande | AC/DC |
| — à température ambiante 40 °C valeur nominale | 185 A |
| ● pour circuit de courant auxiliaire et de commande | screw-type terminals |
| Fréquence de la tension d'alimentation de contrôle 1 valeur nominale | 50 Hz |
| Fréquence de la tension d'alimentation de contrôle 2 valeur nominale | 60 Hz |
| tension maximale admissible pour une isolation sûre | |
| ● avec 2 chemins de courant en série à DC-3 à DC-5 | |
| ● avec 3 chemins de courant en série à DC-3 à DC-5 | |
| Calibre de contact des contacts auxiliaires selon UL | A600 / Q600 |
| ● pour la protection contre les courts-circuits du circuit principal | |
| Facteur de puissance inductif avec puissance de fermeture de la bobine | 0.9 |
| ● entre la bobine et les contacts principaux selon la norme EN 60947-1 | 690 V |
| Altitude d'installation maximale au-dessus du niveau de la mer | 2 000 m |
| Facteur de puissance inductif avec la puissance de maintien de la bobine | 0.8 |
| — jusqu'à 690 V à température ambiante de 40 °C valeur nominale | 185 A |
| — jusqu'à 690 V à température ambiante 60 °C valeur nominale | 160 A |
| — jusqu'à 1000 V à température ambiante de 40 °C valeur nominale | 90 A |
| — jusqu'à 1000 V à température ambiante 60 °C valeur nominale | 90 A |
| Section du conducteur raccordable dans le circuit principal à AC-1 | |
| Puissance de fonctionnement pour environ 200 000 cycles de fonctionnement à AC-4 | |
| Courant de fonctionnement pour environ 200 000 cycles de fonctionnement à AC-4 | |
| ● du contacteur avec bloc de commutation auxiliaire ajouté typique | 10 000 000 |
| ● pour la protection contre les courts-circuits de l'interrupteur auxiliaire requis | fuse gL/gG: 10 A |
| Plage de fonctionnement, facteur de contrôle, tension d'alimentation, valeur nominale de la bobine magnétique en courant alternatif | |
| Facteur de plage de fonctionnement, tension d'alimentation de contrôle, valeur nominale de la bobine magnétique en courant continu | 0.8 ... 1.1 |
| ● du contacteur avec bloc de commutation auxiliaire compatible électronique ajouté typique | 5 000 000 |
| Pertes de puissance [W] à AC-3 à 400 V pour la valeur nominale du courant de fonctionnement par conducteur | 9 W |
