3RT1076-2AM36

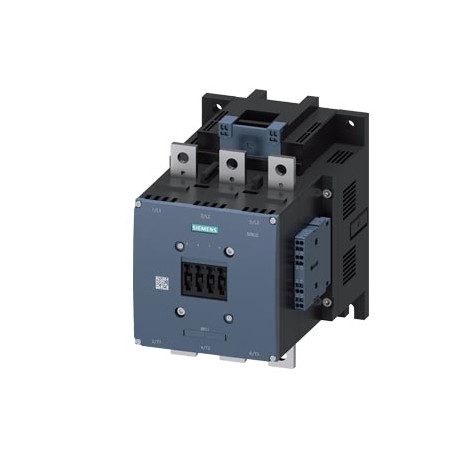

3RT1076-2AM36 SIEMENS power contactor, AC-3 500 A, 250 kW / 400 V AC (50-60 Hz) / DC 200-220 V AC/DC auxilia..
$0.00USD
3455 en stock
Spécifications clés
:Confirmation
EAN:4011209582903
UPC:Not available
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Confirmation | |
| EAN | 4011209582903 |
| UPC | Not available |
| ETIM | 5 |
| IDÉE | 4 |
| profondeur | 225 mm |
| largeur | 160 mm |
| UNSPSC | 15 |
| eClass | 6 |
| hauteur | 214 mm |
| - solide | 2x (0.25 ... 2.5 mm²) |
| ● à AC | 8,5g / 5 ms, 4,2g / 10 ms |
| ● à Washington | 8,5g / 5 ms, 4,2g / 10 ms |
| Code de groupe | R711 |
| temps d'arc | 10 ... 15 ms |
| — vers le haut | 10 mm |
| ● à AC-1 | |
| ● à AC-3 | |
| Facteur Métal | LFO----- |
| — avant | 20 mm |
| ● à 50 Hz | 0.8 ... 1.1 |
| ● à 60 Hz | 0.8 ... 1.1 |
| ● à AC-6a | |
| ● échoué | 70 ... 240 mm² |
| Date : 14/05/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Groupe de produits | 3706 |
| Classe de produits | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unité de quantité | 1 Piece |
| retard de fermeture | |
| retard d'ouverture | |
| — vers le bas | 10 mm |
| Code des produits | 85364900 |
| Famille de produits | SIRIUS 3RT contactors, 3-pole, up to 250 kW |
| dernière modification : | 12/23/2021 |
| Poids net (kg) | 10,275 Kg |
| nombre de trous | 1 |
| puissance de fonctionnement | |
| — sur le côté | 0 mm |
| ● valeur nominale | 200 ... 220 V |
| méthode de fixation | screw fixing |
| fonction du produit | |
| espacement requis | |
| Pays d'origine | Germany |
| Transport maritime | other |
| diamètre des trous | 11 mm |
| position de montage | with vertical mounting surface +/-90° rotatable, with vertical mounting surface +/- 22.5° tiltable to the front and back |
| tension de fonctionnement | |
| extension de produit | |
| taille du contacteur | S12 |
| ● valeur initiale | 0.8 |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| tension d'isolation | |
| nom de marque du produit | SIRIUS |
| ● pendant le stockage | -55 ... +80 °C |
| ● pour les pièces en direct | |
| ● de la bobine magnétique | Spring-type terminals |
| Dimensions de l'emballage | 289,00 x 233,00 x 272,00 |
| Description du produit | power contactor, AC-3 500 A, 250 kW / 400 V AC (50-60 Hz) / DC 200-220 V AC/DC auxiliary contacts 2 NO + 2 NC 3-pole, frame size S12 busbar connections drive: conventional spring-loaded terminal |
| température ambiante | |
| fréquence de fonctionnement | |
| courant opérationnel | |
| désignation du produit | Power contactor |
| aptitude à l'utilisation | |
| ● au maximum AC-1 | 500 1/h |
| ● à AC-2 maximum | 170 1/h |
| ● au maximum AC-3 | 420 1/h |
| ● à AC-4 maximum | 130 1/h |
| ● interrupteur auxiliaire | Yes |
| ● pendant le fonctionnement | -25 ... +60 °C |
| ● valeur à pleine échelle | 1.1 |
| — solide ou échoué | 2x (0,25 ... 2,5 mm²) |
| ● solide ou brin | 0.25 ... 2.5 mm² |
| ● pour les parties mises à la terre | |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| conception du fusible | |
| largeur de la barre de connexion | 25 mm |
| — à une valeur nominale de 24 V | 400 A |
| ● à la valeur nominale de 24 V | 10 A |
| ● à la valeur nominale de 48 V | 6 A |
| ● à la valeur nominale de 60 V | 6 A |
| Approbation générale du produit | EMC |
| Certificat de test spécial | |
| désignation du type de produit | 3RT1 |
| résistance à la surtension | |
| — à une valeur nominale de 110 V | 33 A |
| — à une valeur nominale de 220 V | 3.8 A |
| — à une valeur nominale de 230 V | 160 kW |
| — à une valeur nominale de 400 V | 500 A |
| — à une valeur nominale de 440 V | 0.9 A |
| — à une valeur nominale de 500 V | 500 A |
| — à une valeur nominale de 600 V | 0.6 A |
| — à une valeur nominale de 690 V | 450 A |
| ● à la valeur nominale de 110 V | 3 A |
| ● à une valeur nominale de 125 V | 2 A |
| ● à une valeur nominale de 220 V | 1 A |
| ● à une valeur nominale de 230 V | 6 A |
| ● à la valeur nominale de 400 V | 175 A |
| ● à une valeur nominale de 480 V | 477 A |
| ● à 50 Hz valeur nominale | 200 ... 220 V |
| ● à une valeur nominale de 500 V | 2 A |
| ● à 60 Hz valeur nominale | 200 ... 220 V |
| ● à la valeur nominale de 600 V | 0.15 A |
| ● à une valeur nominale de 690 V | 150 A |
| ● pour moteur triphasé à courant alternatif | |
| ● typique d'un contacteur | 10 000 000 |
| Déclaration de conformité | Test Certificates |
| humidité relative minimale | 10 % |
| — à une valeur nominale de 1000 V | 180 A |
| ● montage côte à côte | Yes |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Version modulaire (EF001126) | true |
| ● pour les contacts auxiliaires | |
| Délai de livraison standard départ usine | 50 Day/Days |
| Surcharge pour matières premières | None |
| fréquence de commutation à vide | |
| épaisseur de la barre de connexion | 6 mm |
| Unité de mesure de la taille de l'emballage | MM |
| Tension d'alimentation de commande en courant alternatif | |
| Tension d'alimentation de commande en courant continu | |
| courant de fonctionnement à AC-15 | |
| courant opérationnel à DC-12 | |
| courant opérationnel à DC-13 | |
| — à une valeur nominale de 200/208 V | 150 hp |
| — à la valeur nominale de 220/230 V | 200 hp |
| — à la valeur nominale de 460/480 V | 400 hp |
| — à une valeur nominale de 575/600 V | 500 hp |
| ● pour le circuit de courant principal | Connection bar |
| Interdiction de substance (Date) | 05/01/2012 |
| type de connexion électrique | |
| ● sur 1 chemin de courant à DC-1 | |
| conception du suppresseur de surtension | with varistor |
| ● avec montage côte à côte | |
| ● à la valeur nominale maximale AC-3 | 1 000 V |
| ● de la valeur nominale du circuit principal | 8 kV |
| résistance aux chocs avec impulsion sinusoïdale | |
| ● à la climatisation en état de fonctionnement chaud | 165 W |
| ● à AC-4 à la valeur nominale de 400 V | 430 A |
| ● Arrêt lié à la sécurité | Yes |
| puissance apparente de fonctionnement à AC-6a | |
| puissance de fermeture de la bobine magnétique en courant continu | 920 W |
| force de maintien de la bobine magnétique en courant continu | 10 W |
| performances mécaniques obtenues [ch] | |
| ● sur les câbles AWG pour les contacts principaux | 2/0 ... 500 kcmil |
| courant de fonctionnement à AC-12 maximum | 10 A |
| ● à AC-5a jusqu'à une valeur nominale de 690 V | 536 A |
| ● à AC-5b jusqu'à 400 V valeur nominale | 415 A |
| ● de la valeur nominale du circuit auxiliaire | 6 kV |
| Numéro d'article (Numéro destiné au marché) | 3RT1076-2AM36 |
| Puissance de fonctionnement nominale NEMA (EF011960) | 294.1995 |
| Type de tension pour l'actionnement (EF008242) | AC/DC |
| ● sur 1 chemin de courant à DC-3 à DC-5 | |
| ● pour circuit auxiliaire et de commande | spring-loaded terminals |
| ● Module fonctionnel pour la communication | No |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| — avec un type de devoir 2 requis | gG: 500 A (690 V, 100 kA), aM: 500 A (690 V, 50 kA), BS88: 500 A (415 V, 50 kA) |
| ● sans charge, part de courant typique | 10 W |
| nombre de contacts NO pour les contacts principaux | 3 |
| Code de référence selon la norme CEI 81346-2 | Q |
| résistance aux chocs à impulsion rectangulaire | |
| ● au contacteur pour les contacts auxiliaires | Spring-type terminals |
| nombre de pôles pour le circuit de courant principal | 3 |
| — avec un type de coordination 1 requis | gG: 630 A (690 V, 100 kA) |
| ● sur les câbles AWG pour les contacts auxiliaires | 2x (24 ... 14) |
| fiabilité des contacts auxiliaires | 1 faulty switching per 100 million (17 V, 1 mA) |
| ● à courant alternatif en état de fonctionnement à chaud par pôle | 55 W |
| durée de vie mécanique (cycles de commutation) | |
| ● avec 2 chemins de courant en série à DC-1 | |
| ● avec 3 chemins de courant en série à DC-1 | |
| Force de maintien apparente de la bobine magnétique en courant alternatif | |
| puissance de captation apparente de la bobine magnétique en courant alternatif | |
| courant à pleine charge (FLA) pour moteur à courant alternatif triphasé | |
| type de sections transversales de conducteurs connectables | |
| — finement isolé avec traitement final de base | 2x (0.25 ... 1.5 mm²) |
| ● finement broché avec traitement final du noyau | 0.25 ... 1.5 mm² |
| Perte de puissance [W] pour la valeur nominale du courant | |
| type de tension de la tension d'alimentation de commande | AC/DC |
| ● contact miroir conforme à la norme IEC 60947-4-1 | Yes |
| Puissance de fonctionnement nominale à AC-3, 400 V (EF001364) | 250.0 |
| Puissance de fonctionnement nominale à AC-4, 400 V (EF008496) | 250.0 |
| — finement isolé sans traitement final de base | 2x (0.25 ... 2.5 mm²) |
| ● finement débridée sans traitement final de cœur | 0.25 ... 2.5 mm² |
| Tension d'alimentation de commande nominale Us en courant continu (EF003980) | ['200', '220'] |
| version de commande du mécanisme de fonctionnement de l'interrupteur | Standard A1 - A2 |
| ● avec 2 chemins de courant en série à DC-3 à DC-5 | |
| ● avec 3 chemins de courant en série à DC-3 à DC-5 | |
| Courant de fonctionnement nominal Ie à AC-1, 400 V (EF001393) | 610 |
| Courant de fonctionnement nominal Ie à AC-3, 400 V (EF001392) | 500 |
| Courant de fonctionnement nominal Ie à AC-4, 400 V (EF008495) | 430 |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 41B / 41B |
| Calibre de contact des contacts auxiliaires selon UL | A600 / Q600 |
| Protection tactile en façade conforme à la norme IEC 60529 | finger-safe, for vertical contact from the front with box terminal/cover |
| ● pour la protection contre les courts-circuits du circuit principal | |
| ● Commutation limitée à 1 s à courant maximal nul | 7 484 A; Use minimum cross-section acc. to AC-1 rated value |
| ● Commutation limitée à 5 s à courant maximal nul | 7 484 A; Use minimum cross-section acc. to AC-1 rated value |
| Valeur B10 avec un taux de demande élevé selon SN 31920 | 1 000 000 |
| Tension d'alimentation de commande nominale Us à 50 Hz CA (EF003978) | ['200.0', '220.0'] |
| Tension d'alimentation de commande nominale Us à 60 Hz CA (EF003979) | ['200.0', '220.0'] |
| section transversale du conducteur connectable pour les contacts principaux | |
| Facteur de puissance inductif avec puissance de fermeture de la bobine | |
| ● Commutation limitée à 10 s à courant maximal nul | 5 978 A; Use minimum cross-section acc. to AC-1 rated value |
| ● Commutation limitée à 30 s à courant maximal nul | 3 765 A; Use minimum cross-section acc. to AC-1 rated value |
| ● Commutation limitée à 60 s à courant maximal nul | 2 887 A; Use minimum cross-section acc. to AC-1 rated value |
| Numéro AWG sous forme de section transversale de conducteur connectable codée | |
| altitude d'installation maximale au-dessus du niveau de la mer | 2 000 m |
| Indice de protection IP en face avant, conforme à la norme IEC 60529 | IP00; IP20 with box terminal/cover |
| — jusqu'à 230 V pour la valeur de crête du courant n=20 valeur nominale | 414 A |
| — jusqu'à 230 V pour la valeur de crête du courant n=30 valeur nominale | 276 A |
| — jusqu'à 400 V pour la valeur de crête du courant n=20 valeur nominale | 414 A |
| — jusqu'à 400 V pour la valeur de crête du courant n=30 valeur nominale | 276 A |
| — jusqu'à 500 V pour la valeur de crête du courant n=20 valeur nominale | 414 A |
| — jusqu'à 500 V pour la valeur de crête du courant n=30 valeur nominale | 276 A |
| — jusqu'à 690 V pour la valeur de crête du courant n=20 valeur nominale | 414 A |
| — jusqu'à 690 V pour la valeur de crête du courant n=30 valeur nominale | 276 A |
| ● jusqu'à 230 V pour la valeur de crête du courant n=20 valeur nominale | 160 000 kVA |
| ● jusqu'à 230 V pour la valeur de crête du courant n=30 valeur nominale | 110 000 VA |
| ● jusqu'à 400 V pour la valeur de crête du courant n=20 valeur nominale | 280 000 VA |
| ● jusqu'à 400 V pour la valeur de crête du courant n=30 valeur nominale | 190 000 VA |
| ● jusqu'à 500 V pour la valeur de crête du courant n=20 valeur nominale | 350 000 VA |
| ● jusqu'à 500 V pour la valeur de crête du courant n=30 valeur nominale | 230 000 VA |
| ● jusqu'à 690 V pour la valeur de crête du courant n=20 valeur nominale | 490 000 VA |
| ● jusqu'à 690 V pour la valeur de crête du courant n=30 valeur nominale | 330 000 VA |
| Type de connexion électrique du circuit principal (EF006819) | - |
| — jusqu'à 1000 V pour la valeur de crête du courant n=20 valeur nominale | 180 A |
| — jusqu'à 1000 V pour la valeur de crête du courant n=30 valeur nominale | 180 A |
| ● jusqu'à 1000 V pour la valeur de crête du courant n=20 valeur nominale | 310 000 VA |
| ● jusqu'à 1000 V pour la valeur de crête du courant n=30 valeur nominale | 310 000 VA |
| Facteur de puissance inductif avec la puissance de maintien de la bobine | |
| — jusqu'à 690 V à température ambiante de 40 °C valeur nominale | 610 A |
| — jusqu'à 690 V à température ambiante 60 °C valeur nominale | 550 A |
| section transversale du conducteur connectable pour contacts auxiliaires | |
| — jusqu'à 1000 V à température ambiante de 40 °C valeur nominale | 200 A |
| — jusqu'à 1000 V à température ambiante 60 °C valeur nominale | 200 A |
| ● du circuit principal avec un degré de pollution de 3 valeurs nominales | 1 000 V |
| ● Fonctionnement à entraînement positif conforme à la norme CEI 60947-5-1 | No |
| Nombre de contacts principaux en tant que contact normalement ouvert (EF001374) | 3 |
| Puissance de fonctionnement pour environ 200 000 cycles de fonctionnement à AC-4 | |
| Nombre de contacts normalement fermés en tant que contact principal (EF001375) | - |
| ● à AC-1 à 400 V à température ambiante 40 °C valeur nominale | 610 A |
| ● du contacteur avec bloc de commutation auxiliaire ajouté typique | 10 000 000 |
| courant de fonctionnement pour environ 200 000 cycles de fonctionnement à AC-4 | |
| humidité relative à 55 °C selon la norme IEC 60068-2-30 maximum | 95 % |
| ● du circuit auxiliaire avec un degré de pollution de 3 valeurs nominales | 500 V |
| Nombre de contacts auxiliaires normalement ouverts (EF001376) | 2 |
| section minimale dans le circuit principal à la valeur nominale maximale AC-1 | 370 mm² |
| courant de tenue de courte durée en état de fonctionnement à froid jusqu'à 40 °C | |
| ● pour la protection contre les courts-circuits de l'interrupteur auxiliaire requis | gG: 10 A (500 V, 1 kA) |
| Nombre de contacts auxiliaires normalement fermés (EF001377) | 2 |
| nombre de contacts NC pour les contacts auxiliaires contact instantané | 2 |
| nombre de contacts NO pour les contacts auxiliaires contact instantané | 2 |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.05.2012 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| plage de fonctionnement, facteur de contrôle, tension d'alimentation, valeur nominale de la bobine magnétique en courant alternatif | |
| plage de fonctionnement, facteur de contrôle, tension d'alimentation, valeur nominale de la bobine magnétique en courant continu | |
| ● du contacteur avec bloc de commutation auxiliaire optimisé électroniquement ajouté typique | 5 000 000 |
| Tension maximale admissible pour une isolation sûre entre la bobine et les contacts principaux selon la norme EN 60947-1 | 690 V |
| Homologation générale de produit CEM Sécurité fonctionnelle/Sécurité des machines Confirmation Certificat d'examen de type Déclaration de conformité Certificats d'essais Marine/Transport maritime Déclaration de conformité Royaume-Uni Certificat d'essai spécial Certificats d'essais de type/Rapport d'essais Marine/Transport maritime Autre Divers Confirmation Confirmation Divers Chemin de fer Certificat d'essai spécial | General Product Approval |
Description du produit
SIRIUS Contactor, 250KW/400V/AC-3 AC/DC drive 200-220V UC Auxiliary contacts 2NA+2NC 3 poles, size S12 terminalS for Control bar connection: conventional Spring connection. Manufactured to order. Non-
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
