En stock Produit phare
3RT1467-6PF35

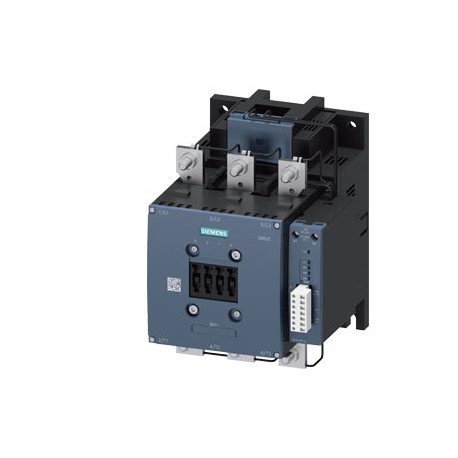

3RT1467-6PF35 SIEMENS Contactor, AC-1, 500 A/690 V/40 °C, S10, 3-pole, 96-127 V AC/DC, PLC-IN optional, with..
$0.00USD
4692 en stock
Spécifications clés
:
EAN:4047621066059
UPC:195125049925
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EAN | 4047621066059 |
| UPC | 195125049925 |
| ETIM | 5 |
| IDÉE | 4 |
| profondeur | 202 mm |
| largeur | 165 mm |
| UNSPSC | 15 |
| eClass | 6 |
| hauteur | 210 mm |
| - solide | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²), max. 2x (0.75 ... 4 mm²) |
| ● à AC | 8,5g / 5 ms, 4,2g / 10 ms |
| ● à Washington | 8,5g / 5 ms, 4,2g / 10 ms |
| Code de groupe | R711 |
| temps d'arc | 10 ... 15 ms |
| — vers le haut | 10 mm |
| ● à AC-1 | |
| ● à AC-3 | |
| Date 5/8/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Facteur Métal | None |
| — avant | 20 mm |
| ● à 50 Hz | 0.8 ... 1.1 |
| ● à 60 Hz | 0.8 ... 1.1 |
| ● échoué | 70 ... 240 mm² |
| Groupe de produits | 3706 |
| Classe de produits | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unité de quantité | 1 Piece |
| retard de fermeture | |
| retard d'ouverture | |
| — vers le bas | 10 mm |
| Code des produits | 85364900 |
| Famille de produits | SIRIUS 3RT.4 contactors for weak or non-inductive loads (AC-1), 3-pole up to 2 650 A |
| dernière modification : | 3/15/2022 |
| ● attachable | 4 |
| Poids net (kg) | 5,700 Kg |
| nombre de trous | 1 |
| type de tension | AC/DC |
| — sur le côté | 0 mm |
| ● valeur nominale | 96 ... 127 V |
| méthode de fixation | screw fixing |
| fonction du produit | |
| espacement requis | |
| Pays d'origine | Germany |
| Transport maritime | other |
| diamètre des trous | 11 mm |
| position de montage | with vertical mounting surface +/-90° rotatable, with vertical mounting surface +/- 22.5° tiltable to the front and back |
| extension de produit | |
| taille du contacteur | S10 |
| ● valeur initiale | 0.8 |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| tension d'isolation | |
| nom de marque du produit | SIRIUS |
| ● pendant le stockage | -55 ... +80 °C |
| ● pour les pièces en direct | |
| ● de la bobine magnétique | Screw-type terminals |
| Dimensions de l'emballage | 289,00 x 233,00 x 272,00 |
| Description du produit | Contactor, AC-1, 500 A/690 V/40 °C, S10, 3-pole, 96-127 V AC/DC, PLC-IN optional, with varistor, 1 NO+1 NC, Connection rail/ screw terminal |
| température ambiante | |
| courant opérationnel | |
| désignation du produit | Contactor |
| ● interrupteur auxiliaire | Yes |
| ● pendant le fonctionnement | -25 ... +60 °C |
| ● valeur à pleine échelle | 1.1 |
| — solide ou échoué | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), max. 2x (0,75 ... 4 mm²) |
| ● solide ou brin | 70 ... 240 mm² |
| ● pour les parties mises à la terre | |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| conception du fusible | |
| largeur de la barre de connexion | 25 mm |
| ● à la valeur nominale de 24 V | 10 A |
| ● à la valeur nominale de 48 V | 2 A |
| ● à la valeur nominale de 60 V | 2 A |
| Approbation générale du produit | EMC |
| désignation du type de produit | 3RT14 |
| résistance à la surtension | |
| — à une valeur nominale de 400 V | 138 A |
| — à une valeur nominale de 690 V | 138 A |
| ● à la valeur nominale de 110 V | 1 A |
| ● à une valeur nominale de 125 V | 0.9 A |
| ● à une valeur nominale de 220 V | 0.3 A |
| ● à une valeur nominale de 230 V | 6 A |
| ● à la valeur nominale de 400 V | 3 A |
| ● à 50 Hz valeur nominale | 96 ... 127 V |
| ● à une valeur nominale de 500 V | 2 A |
| ● à 60 Hz valeur nominale | 96 ... 127 V |
| ● à la valeur nominale de 600 V | 0.1 A |
| ● à une valeur nominale de 690 V | 1 A |
| ● typique d'un contacteur | 10 000 000 |
| humidité relative minimale | 10 % |
| ● contact instantané | 1 |
| ● montage côte à côte | Yes |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| ● pour les contacts auxiliaires | |
| Délai de livraison standard départ usine | 60 Day/Days |
| Surcharge pour matières premières | None |
| fréquence de commutation à vide | |
| épaisseur de la barre de connexion | 6 mm |
| Unité de mesure de la taille de l'emballage | MM |
| Certificat d'examen de type | UK Declaration of Conformity |
| Tension d'alimentation de commande en courant alternatif | |
| Tension d'alimentation de commande en courant continu | |
| courant de fonctionnement à AC-15 | |
| courant opérationnel à DC-13 | |
| ● pour le circuit de courant principal | Connection bar |
| Interdiction de substance (Date) | 08/10/2018 |
| type de connexion électrique | |
| conception du suppresseur de surtension | with varistor |
| ● avec montage côte à côte | |
| ● de la valeur nominale du circuit principal | 8 kV |
| résistance aux chocs avec impulsion sinusoïdale | |
| ● à la climatisation en état de fonctionnement chaud | 105.6 W |
| puissance de fermeture de la bobine magnétique en courant continu | 580 W |
| force de maintien de la bobine magnétique en courant continu | 3.4 W |
| fréquence de fonctionnement à AC-1 maximum | 600 1/h |
| ● sur les câbles AWG pour les contacts principaux | 2/0 ... 500 kcmil |
| courant de fonctionnement à AC-12 maximum | 10 A |
| ● de la valeur nominale du circuit auxiliaire | 6 kV |
| Numéro d'article (Numéro destiné au marché) | 3RT1467-6PF35 |
| Sécurité fonctionnelle/Sécurité des machines | Declaration of Conformity |
| ● pour circuit auxiliaire et de commande | screw-type terminals |
| ● Module fonctionnel pour la communication | No |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| — avec un type de devoir 2 requis | gR: 500 A (690 V, 100 kA) |
| ● sans charge, part de courant typique | 3.4 W |
| nombre de contacts NC pour les contacts principaux | 0 |
| nombre de contacts NO pour les contacts principaux | 3 |
| Code de référence selon la norme CEI 81346-2 | Q |
| résistance aux chocs à impulsion rectangulaire | |
| ● au contacteur pour les contacts auxiliaires | Screw-type terminals |
| nombre de pôles pour le circuit de courant principal | 3 |
| type de tension pour le circuit de courant principal | AC |
| — avec un type de coordination 1 requis | gG: 500 A (690 V, 100 kA) |
| ● sur les câbles AWG pour les contacts auxiliaires | 2x (20 ... 16), 2x (18 ... 14), 1x 12 |
| fiabilité des contacts auxiliaires | 1 faulty switching per 100 million (17 V, 1 mA) |
| protection contre les courts-circuits | No |
| ● à courant alternatif en état de fonctionnement à chaud par pôle | 35.2 W |
| durée de vie mécanique (cycles de commutation) | |
| Force de maintien apparente de la bobine magnétique en courant alternatif | |
| puissance de captation apparente de la bobine magnétique en courant alternatif | |
| nombre de contacts NC pour les contacts auxiliaires | 2 |
| nombre de contacts NO pour les contacts auxiliaires | 2 |
| type de sections transversales de conducteurs connectables | |
| — finement isolé avec traitement final de base | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| ● finement broché avec traitement final du noyau | 0.5 ... 2.5 mm² |
| Perte de puissance [W] pour la valeur nominale du courant | |
| type de tension de la tension d'alimentation de commande | AC/DC |
| ● contact miroir conforme à la norme IEC 60947-4-1 | Yes |
| version de commande du mécanisme de fonctionnement de l'interrupteur | PLC-IN or Standard A1 - A2 (adjustable) |
| type d'entrée de commande PLC selon la norme IEC 60947-1 | Type 2 |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 41B / 41B |
| Protection tactile en façade conforme à la norme IEC 60529 | finger-safe, for vertical contact from the front with box terminal/cover |
| ● pour la protection contre les courts-circuits du circuit principal | |
| section transversale du conducteur connectable pour les contacts principaux | |
| Facteur de puissance inductif avec puissance de fermeture de la bobine | |
| altitude d'installation maximale au-dessus du niveau de la mer | 2 000 m |
| Indice de protection IP en face avant, conforme à la norme IEC 60529 | IP00; IP20 with box terminal/cover |
| Facteur de puissance inductif avec la puissance de maintien de la bobine | |
| — jusqu'à 690 V à température ambiante de 40 °C valeur nominale | 500 A |
| — jusqu'à 690 V à température ambiante 55 °C valeur nominale | 450 A |
| — jusqu'à 690 V à température ambiante 60 °C valeur nominale | 450 A |
| section transversale du conducteur connectable pour contacts auxiliaires | |
| ● du circuit principal avec un degré de pollution de 3 valeurs nominales | 1 000 V |
| ● Fonctionnement à entraînement positif conforme à la norme CEI 60947-5-1 | No |
| ● du contacteur avec bloc de commutation auxiliaire ajouté typique | 10 000 000 |
| humidité relative à 55 °C selon la norme IEC 60068-2-30 maximum | 95 % |
| ● du circuit auxiliaire avec un degré de pollution de 3 valeurs nominales | 500 V |
| section minimale dans le circuit principal à la valeur nominale maximale AC-1 | 300 mm² |
| ● pour la protection contre les courts-circuits de l'interrupteur auxiliaire requis | gG: 10 A (500 V, 1 kA) |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 10.08.2018 |
| Courant consommé à l'entrée de commande de l'automate programmable selon la norme IEC 60947-1 maximum | 20 mA |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead titanium zircon... CAS-No. 12626-81-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead titanium zirconium oxideBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Perfluorobutane sulfonic ... > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Perfluorobutane sulfonic acid (PFBS) and its saltsBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| plage de fonctionnement, facteur de contrôle, tension d'alimentation, valeur nominale de la bobine magnétique en courant alternatif | |
| plage de fonctionnement, facteur de contrôle, tension d'alimentation, valeur nominale de la bobine magnétique en courant continu | |
| ● du contacteur avec bloc de commutation auxiliaire optimisé électroniquement ajouté typique | 5 000 000 |
| conception du disjoncteur miniature pour la protection contre les courts-circuits de l'interrupteur auxiliaire requise | gG: 10 A (230 V, 400 A) |
| Homologation générale de produit (H&M) - Confirmation - Sécurité fonctionnelle/Sécurité des machines - Déclaration de conformité - Certificats d'essais - Secteur maritime/transport maritime - Certificat d'examen de type - Déclaration de conformité (Royaume-Uni) - Certificats d'essais de type/Rapport d'essais - Certificat d'essais spéciaux - Secteur maritime/transport maritime - Autre - Secteur ferroviaire - Confirmation - Divers - Certificat d'essais spéciaux | General Product Approval |
Description du produit
Power contactor 1 AC, 500 A AC (50-60 Hz)/DC control 3 poles electronic drive with RLT Us 96 - 127 V x (0.85-1.1) auxiliary contacts 1 NA + 1 NC bar connections Auxiliary contact blocks and coil conne
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
