En stock Produit phare
3RU2116-0FC1

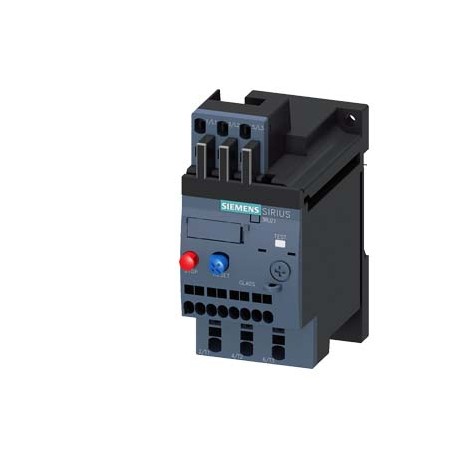

3RU2116-0FC1 SIEMENS Overload relay 0.35...0.50 A Thermal For motor protection Size S00, Class 10 Stand-alon..
$0.00USD
4335 en stock
Spécifications clés
:
EAN:4011209782181
UPC:662643919875
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EAN | 4011209782181 |
| UPC | 662643919875 |
| ETIM | 5 |
| IDÉE | 4 |
| profondeur | 79 mm |
| autre | Railway |
| largeur | 45 mm |
| UNSPSC | 14 |
| eClass | 6 |
| hauteur | 102 mm |
| ● note | for contactor disconnection |
| Code de groupe | R711 |
| classe de voyage | CLASS 10 |
| ● à 24 V | 3 A |
| ● à 60 V | 0.3 A |
| ● à AC-3 | |
| Confirmation | Vibration and Shock |
| Facteur Métal | L-O----- |
| ● à 110 V | 3 A |
| ● à 120 V | 3 A |
| ● à 125 V | 3 A |
| ● à 220 V | 0.11 A |
| ● à 230 V | 2 A |
| ● à 400 V | 1 A |
| ● à AC-3e | |
| ● par pôle | 1.6 W |
| Date : 14/05/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Groupe de produits | 5346 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| Code des produits | 85364900 |
| Famille de produits | 3RU2 for standard applications |
| dernière modification : | 3/8/2022 |
| Poids net (kg) | 0,204 Kg |
| puissance de fonctionnement | |
| ● valeur nominale | 690 V |
| méthode de fixation | stand-alone installation |
| Pays d'origine | Germany |
| position de montage | any |
| tension de fonctionnement | |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SIRIUS |
| ● pendant le stockage | -55 ... +80 °C |
| Dimensions de l'emballage | 49,00 x 104,00 x 91,00 |
| Description du produit | Overload relay 0.35...0.50 A Thermal For motor protection Size S00, Class 10 Stand-alone installation Main circuit: Spring-type terminal Auxiliary circuit: spring-type terminal Manual-Automatic-Reset |
| température ambiante | |
| désignation du produit | thermal overload relay |
| ● pendant le fonctionnement | -40 ... +70 °C |
| ● pendant le transport | -55 ... +80 °C |
| — solide ou échoué | 1x (0,5 ... 4 mm²) |
| ● pour les principaux contacts | |
| dimensionnement du relais de surcharge | S00 |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| conception du fusible | |
| Approbation générale du produit | For use in hazardous locations |
| Classe de publication (EF006668) | CLASS 10 |
| désignation du type de produit | 3RU2 |
| compensation de température | -40 ... +60 °C |
| — à une valeur nominale de 400 V | 0.12 kW |
| — à une valeur nominale de 500 V | 0.18 kW |
| — à une valeur nominale de 690 V | 0.25 kW |
| ● à une valeur nominale de 480 V | 0.5 A |
| ● à la valeur nominale de 600 V | 0.5 A |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| MTTF avec un taux de demande élevé | 2 280 y |
| Méthode de montage (EF000003) | Separate positioning |
| ● pour les contacts auxiliaires | |
| Délai de livraison standard départ usine | 2 Day/Days |
| Surcharge pour matières premières | None |
| conception de la tige du tournevis | Diameter 3 mm |
| taille de l'embout du tournevis | 3,0 x 0,5 mm |
| Unité de mesure de la taille de l'emballage | MM |
| ● pour le circuit de courant principal | spring-loaded terminals |
| Interdiction de substance (Date) | 10/01/2009 |
| type de connexion électrique | |
| Pour une utilisation en zones dangereuses | Declaration of Conformity |
| conception de l'interrupteur auxiliaire | integrated |
| conception du dispositif de déclenchement de surcharge | thermal |
| Entrée de fonction de réinitialisation (EF011940) | - |
| valeur nominale de la fréquence de fonctionnement | 50 ... 60 Hz |
| valeur nominale du courant opérationnel | 0.5 A |
| ● à la valeur nominale maximale AC-3e | 690 V |
| humidité relative pendant le fonctionnement | 10 ... 95 % |
| Plage de courant réglable (EF008211) | ['0.35', '0.5'] |
| Fonction de réinitialisation automatique (EF011941) | - |
| ● sur les câbles AWG pour les contacts principaux | 1x (20 ... 12) |
| version d'affichage pour le changement d'état | Slide switch |
| valeur nominale de résistance à la surtension | 6 kV |
| Numéro d'article (Numéro destiné au marché) | 3RU2116-0FC1 |
| Bouton-poussoir de réinitialisation (EF011942) | - |
| ● pour circuit auxiliaire et de commande | spring-loaded terminals |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| ● entre le circuit principal et le circuit auxiliaire | 440 V |
| Code de référence selon la norme CEI 81346-2 | F |
| nombre de pôles pour le circuit de courant principal | 3 |
| ● sur les câbles AWG pour les contacts auxiliaires | 2x (20 ... 14) |
| Tension de fonctionnement nominale maximale Ue (EF007357) | 690 |
| ● entre le circuit auxiliaire et le circuit auxiliaire | 440 V |
| courant à pleine charge (FLA) pour moteur à courant alternatif triphasé | |
| nombre de contacts CO pour les contacts auxiliaires | 0 |
| nombre de contacts NC pour les contacts auxiliaires | 1 |
| nombre de contacts NO pour les contacts auxiliaires | 1 |
| résistance aux chocs selon la norme IEC 60068-2-27 | 8g / 11 ms |
| type de sections transversales de conducteurs connectables | |
| — finement isolé avec traitement final de base | 1x (0.5 ... 2.5 mm²) |
| — finement isolé sans traitement final de base | 1x (0.5 ... 2.5 mm²) |
| courant de fonctionnement à AC-3e à valeur nominale de 400 V | 0.5 A |
| courant de fonctionnement des contacts auxiliaires à AC-15 | |
| courant de fonctionnement des contacts auxiliaires du DC-13 | |
| La taille du contacteur peut être adaptée aux besoins spécifiques de l'entreprise. | S00 |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 41F / 41F |
| Calibre de contact des contacts auxiliaires selon UL | B600 / R300 |
| Protection tactile en façade conforme à la norme IEC 60529 | finger-safe, for vertical contact from the front |
| altitude d'installation maximale au-dessus du niveau de la mer | 2 000 m |
| Indice de protection IP en face avant, conforme à la norme IEC 60529 | IP20 |
| Type de connexion électrique du circuit principal (EF006819) | Spring clamp connection |
| type de protection selon la directive ATEX 2014/34/UE | Ex II (2) GD |
| disposition des connecteurs électriques pour le circuit de courant principal | Top and bottom |
| Taux de défaillance [FIT] avec un faible taux de demande selon SN 31920 | 50 FIT |
| Nombre de contacts auxiliaires en tant que contact inverseur (EF003531) | 0 |
| Tension d'isolement avec un degré de pollution de 3 à la valeur nominale CA | 690 V |
| Nombre de contacts auxiliaires normalement ouverts (EF001376) | 1 |
| Certificat de conformité selon la directive ATEX 2014/34/UE | DMT 98 ATEX G 001 |
| ● pour la protection contre les courts-circuits de l'interrupteur auxiliaire requis | fuse gG: 6 A, quick: 10 A |
| Nombre de contacts auxiliaires normalement fermés (EF001377) | 1 |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.10.2009 |
| Composant du produit : borne amovible pour circuit auxiliaire et de commande | No |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Perte de puissance [W] pour la valeur nominale du courant alternatif en état de fonctionnement à chaud | 4.8 W |
| valeur de réponse en courant réglable, courant du déclencheur de surcharge dépendant du courant | 0.35 ... 0.5 A |
| Tension maximale admissible pour une isolation sûre dans les réseaux avec point étoile mis à la terre | |
| Homologation générale du produit Pour une utilisation en zones dangereuses Confirmation Pour une utilisation en zones dangereuses Déclaration de conformité Certificats d'essais Secteur maritime / Transport maritime Royaume-Uni Déclaration de conformité Certificat d'essai spécial Certificats d'essais de type / Rapport d'essai Secteur maritime / Transport maritime Autre Secteur ferroviaire Confirmation Vibrations et chocs | General Product Approval |
