En stock Produit phare
3RV1011-0BA15

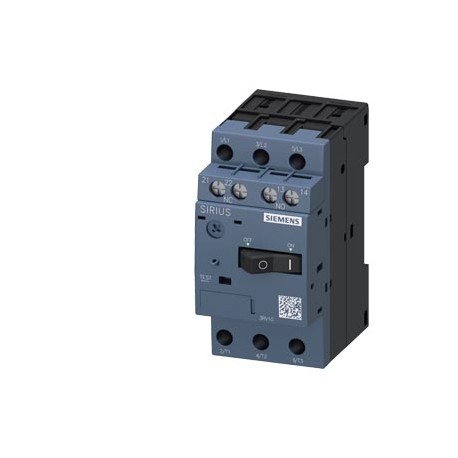

3RV1011-0BA15 SIEMENS Circuit breaker size S00 for motor protection, CLASS 10 A-release 0.14...0.2 A N-relea..
$0.00USD
4481 en stock
Spécifications clés
:
EAN:4011209381681
UPC:040892922400
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EAN | 4011209381681 |
| UPC | 040892922400 |
| ETIM | 5 |
| IDÉE | 4 |
| profondeur | 75 mm |
| autre | Railway |
| largeur | 45 mm |
| UNSPSC | 14 |
| eClass | 6 |
| hauteur | 90 mm |
| ● note | 1 |
| Valeur B10 | |
| Code de groupe | R711 |
| classe de voyage | CLASS 10 |
| — vers le haut | 20 mm |
| ● à 24 V | 2 A |
| ● à 60 V | 0.15 A |
| ● à AC-3 | |
| Facteur Métal | LAP----- |
| — avant | 0 mm |
| ● à 110 V | 2 A |
| ● à 120 V | 2 A |
| ● à 125 V | 2 A |
| ● à 230 V | 0.5 A |
| ● à 240 V | none required |
| ● à 400 V | None required |
| ● à 500 V | None required |
| ● à 690 V | None required |
| Date : 5 novembre 2022 | Subject to change without notice© Copyright Siemens 2022 |
| Divers | Confirmation |
| Groupe de produits | 3715 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| — à l'envers | 0 mm |
| — vers le bas | 20 mm |
| Code des produits | 85362010 |
| Famille de produits | SIRIUS 3RV1 motor starter protectors |
| dernière modification : | 1/27/2022 |
| Poids net (kg) | 0,244 Kg |
| puissance de fonctionnement | |
| — sur le côté | 9 mm |
| ● valeur nominale | 690 V |
| Profondeur (EF000049) | 75.0 |
| Largeur (EF000008) | 45.0 |
| méthode de fixation | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 60715 |
| fonction du produit | |
| espacement requis | |
| Pays d'origine | Germany |
| Hauteur (EF000040) | 90.0 |
| position de montage | any |
| tension de fonctionnement | |
| couple de serrage | |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| taux d'échec [FIT] | |
| nom de marque du produit | SIRIUS |
| ● pendant le stockage | -50 ... +80 °C |
| Dimensions de l'emballage | 49,00 x 100,00 x 84,00 |
| Description du produit | Circuit breaker size S00 for motor protection, CLASS 10 A-release 0.14...0.2 A N-release 2.6 A Screw terminal Standard switching capacity with transverse auxiliary switch 1 NO+1 NC |
| température ambiante | |
| fréquence de fonctionnement | |
| courant opérationnel | |
| désignation du produit | Circuit breaker |
| ● au maximum AC-3 | 15 1/h |
| ● pendant le fonctionnement | -20 ... +60 °C |
| ● pendant le transport | -50 ... +80 °C |
| conception du produit | For motor protection |
| — solide ou échoué | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x (1 ... 4 mm²) |
| ● pour les principaux contacts | |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| conception du fusible | |
| Approbation générale du produit | For use in hazardous locations |
| désignation du type de produit | 3RV1 |
| compensation de température | -20 ... +60 °C |
| — à une valeur nominale de 230 V | 0 kW |
| — à une valeur nominale de 400 V | 0.1 kW |
| — à une valeur nominale de 500 V | 0.1 kW |
| — à une valeur nominale de 690 V | 0.1 kW |
| ● à une valeur nominale de 240 V | 100 kA |
| ● à la valeur nominale de 400 V | 100 kA |
| ● à une valeur nominale de 480 V | 0.2 A |
| ● à une valeur nominale de 500 V | 100 kA |
| ● à la valeur nominale de 600 V | 0.2 A |
| ● à une valeur nominale de 690 V | 100 kA |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Nombre de pôles (EF001391) | 3 |
| ● pour les contacts auxiliaires | |
| ● Détection des défauts à la terre | No |
| Délai de livraison standard départ usine | 70 Day/Days |
| Surcharge pour matières premières | None |
| calibre du disjoncteur | S00 |
| taille de l'embout du tournevis | Pozidriv size 2 |
| ● pour les parties sous tension à 400 V | |
| ● pour les parties sous tension à 500 V | |
| ● pour les parties sous tension à 690 V | |
| ● Détection de défaillance de phase | Yes |
| Unité de mesure de la taille de l'emballage | MM |
| ● pour le circuit de courant principal | screw-type terminals |
| Interdiction de substance (Date) | 01/01/2013 |
| type de connexion électrique | |
| Construction du dispositif (EF008240) | Built-in device fixed built-in technique |
| Pour une utilisation en zones dangereuses | Declaration of Conformity |
| conception de l'interrupteur auxiliaire | transverse |
| conception du dispositif de déclenchement de surcharge | thermal |
| ● à courant alternatif à 240 V valeur nominale | 100 kA |
| ● en courant alternatif à la valeur nominale de 400 V | 100 kA |
| ● en courant alternatif à la valeur nominale de 500 V | 100 kA |
| ● en courant alternatif à la valeur nominale de 690 V | 100 kA |
| Technique de mise hors tension (EF007007) | Magnetic |
| valeur nominale de la fréquence de fonctionnement | 50 ... 60 Hz |
| valeur nominale du courant opérationnel | 0.2 A |
| ● à la valeur nominale maximale AC-3 | 690 V |
| ● pour les pièces mises à la terre à 400 V | |
| ● pour les pièces mises à la terre à 500 V | |
| ● pour les pièces mises à la terre à 690 V | |
| conception du déclencheur de court-circuit | magnetic |
| proportion de défaillances dangereuses | |
| ● à la climatisation en état de fonctionnement chaud | 5.5 W |
| ● à AC-3 à la valeur nominale de 400 V | 0.2 A |
| ● des principaux contacts typiques | 100 000 |
| ● des contacts auxiliaires typiques | 100 000 |
| Sensible aux défaillances de phase (EF007400) | true |
| Tension de fonctionnement nominale (EF001435) | ['690', '690'] |
| Type d'élément de commande (EF006976) | Rocker lever |
| Avec protection thermique (EF006233) | thermal |
| interrupteur auxiliaire d'extension de produit | Yes |
| humidité relative pendant le fonctionnement | 10 ... 95 % |
| Degré de protection (IP) (EF005474) | IP20 |
| version d'affichage pour le changement d'état | Rocker switch |
| valeur nominale de résistance à la surtension | 6 kV |
| Numéro d'article (Numéro destiné au marché) | 3RV1011-0BA15 |
| Courant permanent nominal Iu (EF001389) | 0.2 |
| ● pour circuit auxiliaire et de commande | screw-type terminals |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| ● entre le circuit principal et le circuit auxiliaire | 400 V |
| Code de référence selon la norme CEI 81346-2 | Q |
| nombre de pôles pour le circuit de courant principal | 3 |
| protection contre les courts-circuits | Yes |
| ● à courant alternatif en état de fonctionnement à chaud par pôle | 1.8 W |
| ● des contacts auxiliaires et de commande | M3 |
| durée de vie mécanique (cycles de commutation) | |
| Réglage actuel de la surcharge (EF002336) | ['0.14', '0.2'] |
| Avec interrupteur auxiliaire intégré (EF001387) | true |
| conception du filetage de la vis de raccordement | |
| courant à pleine charge (FLA) pour moteur à courant alternatif triphasé | |
| nombre de contacts CO pour les contacts auxiliaires | 0 |
| nombre de contacts NC pour les contacts auxiliaires | 1 |
| nombre de contacts NO pour les contacts auxiliaires | 1 |
| type de sections transversales de conducteurs connectables | |
| — finement isolé avec traitement final de base | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| Perte de puissance [W] pour la valeur nominale du courant | |
| ● avec un faible taux de demande selon SN 31920 | 50 % |
| Puissance de fonctionnement nominale à AC-3, 230 V (EF007025) | 0.025 |
| Puissance de fonctionnement nominale à AC-3, 400 V (EF001364) | 0.06 |
| endurance électrique (cycles de commutation) typique | 100 000 |
| ● pour les contacts principaux avec bornes à vis | 0.8 ... 1.2 N·m |
| ● avec un taux de demande élevé selon SN 31920 | 5 000 |
| Avec déclencheur à sous-tension intégré (EF001390) | false |
| courant de fonctionnement des contacts auxiliaires à AC-15 | |
| courant de fonctionnement des contacts auxiliaires du DC-13 | |
| La taille du contacteur peut être adaptée aux besoins spécifiques de l'entreprise. | S00 |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 41E / 41E |
| Calibre de contact des contacts auxiliaires selon UL | C300 / R300 |
| Protection tactile en façade conforme à la norme IEC 60529 | finger-safe, for vertical contact from the front |
| ● pour les contacts auxiliaires avec bornes à vis | 0.8 ... 1.2 N·m |
| capacité de coupure courant de court-circuit maximal (Icu) | |
| altitude d'installation maximale au-dessus du niveau de la mer | 2 000 m |
| Indice de protection IP en face avant, conforme à la norme IEC 60529 | IP20 |
| Type de connexion électrique du circuit principal (EF006819) | Screw connection |
| Plage de réglage du déclenchement en court-circuit sans délai (EF007131) | ['2.6', '2.6'] |
| disposition des connecteurs électriques pour le circuit de courant principal | Top and bottom |
| pouvoir de coupure courant de court-circuit de fonctionnement (Ics) en courant alternatif | |
| Tension d'isolement avec un degré de pollution de 3 à la valeur nominale CA | 690 V |
| valeur de réponse du courant de l'unité de déclenchement instantané en court-circuit | 2.6 A |
| Pouvoir de coupure nominal en court-circuit lcu à 400 V, CA (EF007049) | 100.0 |
| ● pour la protection contre les courts-circuits de l'interrupteur auxiliaire requis | fuse gG: 10 A, miniature circuit breaker C 6 A (short-circuit current Ik < 400 A) |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.01.2013 |
| Composant du produit : borne amovible pour circuit auxiliaire et de commande | No |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| valeur de réponse en courant réglable, courant du déclencheur de surcharge dépendant du courant | 0.14 ... 0.2 A |
| Tension maximale admissible pour une isolation sûre dans les réseaux avec point étoile mis à la terre | |
| Conception du fusible pour réseau informatique destiné à la protection contre les courts-circuits du circuit principal | |
| Homologation générale du produit Pour utilisation en zones dangereuses Confirmation Pour utilisation en zones dangereuses Déclaration de conformité Certificats d'essais Secteur maritime / Transport maritime Royaume-Uni Déclaration de conformité Certificat d'essai spécial Certificats d'essais de type / Rapport d'essai Secteur maritime / Transport maritime Autres Secteur ferroviaire Divers Confirmation Certificat d'essai spécial | General Product Approval |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
