| Paramètre | Valeur |
|---|---|
| Profondeur | 81 mm |
| Largeur | 45 mm |
| Hauteur | 90 mm |
| - solide | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| Classe de voyage | CLASS 10 |
| ● à 24 V | 2 A |
| ● à 60 V | 0.15 A |
| ● à AC-3 | |
| - échoué | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| ● à 230 V | 0.5 A |
| Type de montage | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 50022 |
| — À l'envers | 0 mm |
| Puissance de fonctionnement | |
| — sur le côté | 0 mm |
| ● valeur nominale | 690 V |
| Fonction du produit | |
| Espacement requis | |
| résistance aux chocs | 25g / 11 ms |
| ● sur le devant | IP20 |
| Position de montage | any |
| Courant de fonctionnement | |
| Tension de fonctionnement | |
| Extension de produit | |
| nom de marque du produit | SIRIUS |
| ● pendant le stockage | -50 ... +80 °C |
| Température ambiante | |
| Fréquence de fonctionnement | |

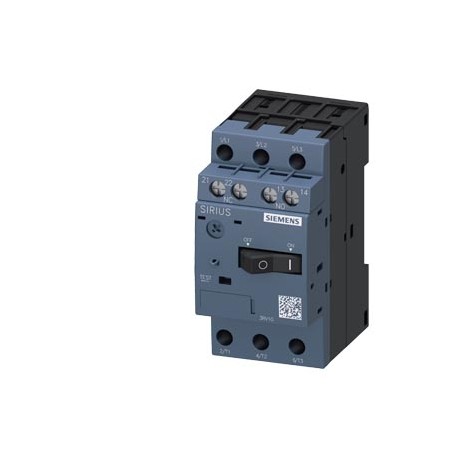

| Désignation du produit | circuit breaker |
| Classe de protection IP | |
| ● au maximum AC-3 | 15 1/h |
| ● Interrupteur auxiliaire | Yes |
| ● pendant le fonctionnement | -50 ... +60 °C |
| ● pendant le transport | -50 ... +80 °C |
| Conception du produit | for motor protection |
| Nombre de contacts CO | |
| ● pour les principaux contacts | |
| — à une valeur nominale de 400 V | 0.63 A |
| ● pour les contacts auxiliaires | 0 |
| Perte de puissance [W] totale typique | 5 W |
| ● pour le circuit de courant principal | screw-type terminals |
| Type de connexion électrique | |
| Conception de l'interrupteur auxiliaire | transverse |
| ● à courant alternatif à 240 V valeur nominale | 100 kA |
| ● en courant alternatif à la valeur nominale de 400 V | 100 kA |
| ● en courant alternatif à la valeur nominale de 500 V | 100 kA |
| ● en courant alternatif à la valeur nominale de 690 V | 100 kA |
| ● avec montage côte à côte | |
| ● à la valeur nominale maximale AC-3 | 690 V |
| ● des principaux contacts typiques | 500 |
| valeur nominale de résistance à la surtension | 6 000 V |
| ● aux conducteurs AWG pour les contacts principaux | 2x (18 ... 14) |
| Durée de vie mécanique (cycles de commutation) | |
| Type de sections transversales des conducteurs connectables | |
| — finement isolé avec traitement final de base | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| ● aux conducteurs AWG pour les contacts auxiliaires | 2x (18 ... 14) |
| ● pour circuit de courant auxiliaire et de commande | screw-type terminals |
| Courant de fonctionnement des contacts auxiliaires à AC-15 | |
| Courant de fonctionnement des contacts auxiliaires à DC-13 | |
| Capacité de coupure maximale du courant de court-circuit (Icu) | |
| Altitude d'installation maximale au-dessus du niveau de la mer | 2 000 m |
| ● Borne amovible pour circuit auxiliaire et de commande | No |
| Conception du dispositif de déclenchement en cas de surintensité et de court-circuit | thermomagnetic |
| Disposition des connecteurs électriques pour le circuit de courant principal | front side |
| Courant de seuil réglable du déclencheur de surcharge dépendant du courant | 0.45 ... 0.63 A |
