3RV2031-4JB15

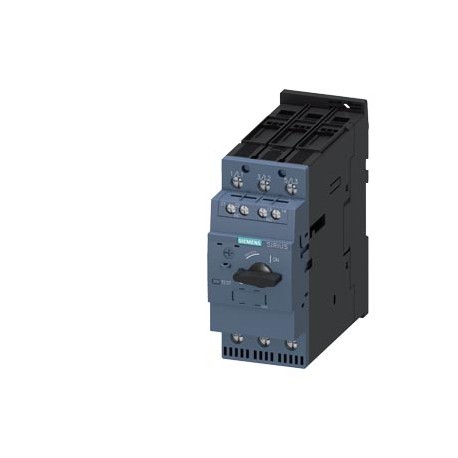

3RV2031-4JB15 SIEMENS Circuit breaker size S2 for motor protection class 20 A-release 54...65 A N-release 84..
$0.00USD
3237 en stock
Spécifications clés
:Confirmation
EAN:4047621021256
UPC:804766709104
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Confirmation | |
| EAN | 4047621021256 |
| UPC | 804766709104 |
| ETIM | 5 |
| IDÉE | 4 |
| profondeur | 149 mm |
| autre | Railway |
| largeur | 55 mm |
| UNSPSC | 15 |
| eClass | 6 |
| hauteur | 140 mm |
| Valeur B10 | |
| Code de groupe | R711 |
| classe de voyage | CLASS 20 |
| — vers le haut | 50 mm |
| ● à 24 V | 2 A |
| ● à 60 V | 0.15 A |
| ● à AC-3 | |
| Date 5/8/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Facteur Métal | LBP----- |
| ● à 110 V | 0 A |
| ● à 125 V | 0 A |
| ● à 220 V | 0 A |
| ● à 230 V | 0.5 A |
| ● à 240 V | none required |
| ● à 400 V | 160 |
| ● à 500 V | 125 |
| ● à 690 V | 100 |
| Groupe de produits | 5334 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| — vers le bas | 50 mm |
| Code des produits | 85362090 |
| Famille de produits | SIRIUS 3RV2 motor starter protectors |
| dernière modification : | 1/27/2022 |
| Poids net (kg) | 1,238 Kg |
| puissance de fonctionnement | |
| — sur le côté | 10 mm |
| ● valeur nominale | 690 V |
| Profondeur (EF000049) | 149.0 |
| Largeur (EF000008) | 55.0 |
| méthode de fixation | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 60715 |
| fonction du produit | |
| espacement requis | |
| Pays d'origine | Germany |
| Hauteur (EF000040) | 140.0 |
| Transport maritime | other |
| position de montage | any |
| tension de fonctionnement | |
| couple de serrage | |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| taux d'échec [FIT] | |
| nom de marque du produit | SIRIUS |
| ● pendant le stockage | -50 ... +80 °C |
| Dimensions de l'emballage | 65,00 x 148,00 x 167,00 |
| Description du produit | Circuit breaker size S2 for motor protection class 20 A-release 54...65 A N-release 845 A screw terminal Standard switching capacity with transverse auxiliary switches 1 NO+1 NC |
| température ambiante | |
| fréquence de fonctionnement | |
| courant opérationnel | |
| désignation du produit | Circuit breaker |
| ● au maximum AC-3 | 15 1/h |
| ● pendant le fonctionnement | -20 ... +60 °C |
| ● pendant le transport | -50 ... +80 °C |
| conception du produit | For motor protection |
| — solide ou échoué | 2x (1 ... 35 mm²), 1x (1 ... 50 mm²) |
| ● pour les principaux contacts | |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| conception du fusible | |
| désignation du type de produit | 3RV2 |
| compensation de température | -20 ... +60 °C |
| — à une valeur nominale de 230 V | 18.5 kW |
| — à une valeur nominale de 400 V | 30 kW |
| — à une valeur nominale de 500 V | 45 kW |
| — à une valeur nominale de 690 V | 55 kW |
| ● à une valeur nominale de 240 V | 100 kA |
| ● à la valeur nominale de 400 V | 30 kA |
| ● à une valeur nominale de 480 V | 65 A |
| ● à une valeur nominale de 500 V | 5 kA |
| ● à la valeur nominale de 600 V | 62 A |
| ● à une valeur nominale de 690 V | 2 kA |
| ● pour moteur triphasé à courant alternatif | |
| Déclaration de conformité | Test Certificates |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Nombre de pôles (EF001391) | 3 |
| ● pour les contacts auxiliaires | |
| ● Détection des défauts à la terre | No |
| Délai de livraison standard départ usine | 60 Day/Days |
| Surcharge pour matières premières | None |
| conception de la tige du tournevis | Diameter 5 to 6 mm |
| calibre du disjoncteur | S2 |
| taille de l'embout du tournevis | Pozidriv size 2 |
| ● pour les parties sous tension à 400 V | |
| ● pour les parties sous tension à 500 V | |
| ● pour les parties sous tension à 690 V | |
| ● Détection de défaillance de phase | Yes |
| Unité de mesure de la taille de l'emballage | MM |
| Déclaration de conformité du Royaume-Uni | |
| — à une valeur nominale de 200/208 V | 20 hp |
| — à la valeur nominale de 220/230 V | 25 hp |
| — à la valeur nominale de 460/480 V | 50 hp |
| — à une valeur nominale de 575/600 V | 60 hp |
| ● pour le circuit de courant principal | screw-type terminals |
| Interdiction de substance (Date) | 04/10/2015 |
| type de connexion électrique | |
| Construction du dispositif (EF008240) | Built-in device fixed built-in technique |
| conception de l'interrupteur auxiliaire | transverse |
| conception du dispositif de déclenchement de surcharge | thermal |
| ● à courant alternatif à 240 V valeur nominale | 65 kA |
| ● en courant alternatif à la valeur nominale de 400 V | 65 kA |
| ● en courant alternatif à la valeur nominale de 500 V | 8 kA |
| ● en courant alternatif à la valeur nominale de 690 V | 4 kA |
| Technique de mise hors tension (EF007007) | Magnetic |
| valeur nominale de la fréquence de fonctionnement | 50 ... 60 Hz |
| valeur nominale du courant opérationnel | 65 A |
| ● à la valeur nominale maximale AC-3 | 690 V |
| ● pour les pièces mises à la terre à 400 V | |
| ● pour les pièces mises à la terre à 500 V | |
| ● pour les pièces mises à la terre à 690 V | |
| conception du déclencheur de court-circuit | magnetic |
| proportion de défaillances dangereuses | |
| ● à la climatisation en état de fonctionnement chaud | 26 W |
| ● à AC-3 à la valeur nominale de 400 V | 65 A |
| ● des principaux contacts typiques | 20 000 |
| ● des contacts auxiliaires typiques | 20 000 |
| Sensible aux défaillances de phase (EF007400) | true |
| Tension de fonctionnement nominale (EF001435) | ['690', '690'] |
| Type d'élément de commande (EF006976) | Turn button |
| Avec protection thermique (EF006233) | thermal |
| interrupteur auxiliaire d'extension de produit | Yes |
| humidité relative pendant le fonctionnement | 10 ... 95 % |
| performances mécaniques obtenues [ch] | |
| ● sur les câbles AWG pour les contacts principaux | 2x (18 ... 2), 1x (18 ... 1) |
| Degré de protection (IP) (EF005474) | IP20 |
| version d'affichage pour le changement d'état | Handle |
| valeur nominale de résistance à la surtension | 6 kV |
| Numéro d'article (Numéro destiné au marché) | 3RV2031-4JB15 |
| Courant permanent nominal Iu (EF001389) | 65.0 |
| ● pour circuit auxiliaire et de commande | screw-type terminals |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| ● entre le circuit principal et le circuit auxiliaire | 400 V |
| Code de référence selon la norme CEI 81346-2 | Q |
| nombre de pôles pour le circuit de courant principal | 3 |
| ● sur les câbles AWG pour les contacts auxiliaires | 2x (20 ... 16), 2x (18 ... 14) |
| protection contre les courts-circuits | Yes |
| ● à courant alternatif en état de fonctionnement à chaud par pôle | 8.7 W |
| ● des contacts auxiliaires et de commande | M3 |
| durée de vie mécanique (cycles de commutation) | |
| Réglage actuel de la surcharge (EF002336) | ['54', '65'] |
| Avec interrupteur auxiliaire intégré (EF001387) | true |
| conception du filetage de la vis de raccordement | |
| courant à pleine charge (FLA) pour moteur à courant alternatif triphasé | |
| nombre de contacts NC pour les contacts auxiliaires | 1 |
| nombre de contacts NO pour les contacts auxiliaires | 1 |
| résistance aux chocs selon la norme IEC 60068-2-27 | 25g / 11 ms Sinus |
| type de sections transversales de conducteurs connectables | |
| — finement isolé avec traitement final de base | 2x (1 ... 25 mm²), 1x (1 ... 35 mm²) |
| Perte de puissance [W] pour la valeur nominale du courant | |
| ● avec un faible taux de demande selon SN 31920 | 50 % |
| Puissance de fonctionnement nominale à AC-3, 230 V (EF007025) | 18.5 |
| Puissance de fonctionnement nominale à AC-3, 400 V (EF001364) | 30.0 |
| endurance électrique (cycles de commutation) typique | 20 000 |
| ● pour les contacts principaux avec bornes à vis | 3 ... 4.5 N·m |
| ● avec un taux de demande élevé selon SN 31920 | 5 000 |
| Avec déclencheur à sous-tension intégré (EF001390) | false |
| courant de fonctionnement des contacts auxiliaires à AC-15 | |
| courant de fonctionnement des contacts auxiliaires du DC-13 | |
| La taille du contacteur peut être adaptée aux besoins spécifiques de l'entreprise. | S2 |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 41E / 41E |
| Calibre de contact des contacts auxiliaires selon UL | C300 / R300 |
| Protection tactile en façade conforme à la norme IEC 60529 | finger-safe, for vertical contact from the front |
| ● pour les contacts auxiliaires avec bornes à vis | 0.8 ... 1.2 N·m |
| capacité de coupure courant de court-circuit maximal (Icu) | |
| altitude d'installation maximale au-dessus du niveau de la mer | 2 000 m |
| Indice de protection IP en face avant, conforme à la norme IEC 60529 | IP20 |
| Type de connexion électrique du circuit principal (EF006819) | Screw connection |
| Plage de réglage du déclenchement en court-circuit sans délai (EF007131) | ['845', '845'] |
| disposition des connecteurs électriques pour le circuit de courant principal | Top and bottom |
| pouvoir de coupure courant de court-circuit de fonctionnement (Ics) en courant alternatif | |
| Tension d'isolement avec un degré de pollution de 3 à la valeur nominale CA | 690 V |
| valeur de réponse du courant de l'unité de déclenchement instantané en court-circuit | 845 A |
| Pouvoir de coupure nominal en court-circuit lcu à 400 V, CA (EF007049) | 65.0 |
| ● pour la protection contre les courts-circuits de l'interrupteur auxiliaire requis | fuse gG: 10 A, miniature circuit breaker C 6 A (short-circuit current Ik < 400 A) |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 10.04.2015 |
| Composant du produit : borne amovible pour circuit auxiliaire et de commande | No |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| valeur de réponse en courant réglable, courant du déclencheur de surcharge dépendant du courant | 54 ... 65 A |
| Tension maximale admissible pour une isolation sûre dans les réseaux avec point étoile mis à la terre | |
| Conception du fusible pour réseau informatique destiné à la protection contre les courts-circuits du circuit principal | |
| Homologation générale du produitConfirmationKCDeclaration de conformitéCertificats d'essaisMarine / Transport maritimeDéclaration de conformité du Royaume-UniCertificats d'essais de type / Rapport d'essaiCertificat d'essai spécialMarine / Transport maritimeAutreConfirmationAutreFerroviaireConfirmationVibrations et chocs | General Product Approval |
