En stock Produit phare
3SF1314-1SH11-1BA1

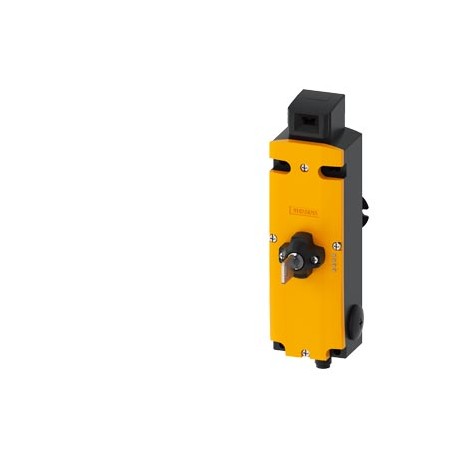

3SF1314-1SH11-1BA1 SIEMENS Safety position switch with tumbler Locking force 2600 N 5 directions of approach..
$0.00USD
3277 en stock
Spécifications clés
:
EAN:4011209944695
UPC:804766133251
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EAN | 4011209944695 |
| UPC | 804766133251 |
| ETIM | 5 |
| IDÉE | 4 |
| UNSPSC | 14 |
| eClass | 6 |
| Code ID1 | F (default); 0...F |
| Code de groupe | R711 |
| Facteur Métal | None |
| Date : 14/05/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Groupe de produits | 3758 |
| Classe de produits | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unité de quantité | 1 Piece |
| force de verrouillage | 2 600 N |
| Code des produits | 85365080 |
| Famille de produits | 3SF1, metal enclosures with locking force greater than 2 000 N |
| dernière modification : | 1/27/2022 |
| Poids net (kg) | 1,296 Kg |
| précision de répétition | 0.1 mm |
| méthode de fixation | screw fixing |
| résistance aux chocs | 30g / 11 ms |
| Pays d'origine | Germany |
| position de montage | any |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SIRIUS |
| ● pendant le stockage | -40 ... +80 °C |
| Dimensions de l'emballage | 195,00 x 251,00 x 93,00 |
| Description du produit | Safety position switch with tumbler Locking force 2600 N 5 directions of approaches Metal enclosure, M12 connector ASIsafe integrated Channel 1=actuator 1 NC Channel 2=magnet 1 NC spring-locked Escape release at the rear and Auxiliary release on front with lock Magnet voltage 24 V DC/AC Monitoring actuator 2 NC/1 NO Monitoring magnet 2 NC/1 NO The matching separate Actuator 3SE5000-0AV0 must be ordered separately |
| température ambiante | |
| degré de pollution | class 3 |
| désignation du produit | Mechanical safety switches |
| classe de protection IP | IP65/IP67 |
| résistance aux vibrations | 0.35 mm / 5g |
| ● pendant le fonctionnement | -25 ... +60 °C |
| Informations sur les transports | |
| conception du logement | special design |
| conception du produit | with separate actuator and with tumbler |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| Capteur de largeur (EF007094) | 54.0 |
| conception de l'interface | M12 plug, fixed |
| Approbation générale du produit | Functional Safety/Safety of Machinery |
| revêtement de l'enceinte | cathodic dip coating |
| conception du mécanisme de verrouillage | Spring-locked (quiescent current principle) with escape release on the back and auxiliary release with lock on the front |
| désignation du type de produit | 3SF13 |
| matériau de l'enceinte | metal |
| Profil esclave AS-Interface | 7.B.F |
| Boîtier de revêtement (EF001601) | Lacquered |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Hauteur du capteur (EF007283) | 43.5 |
| Longueur du capteur (EF007334) | 185.0 |
| Boîtier en matériau (EF001596) | Metal |
| Délai de livraison standard départ usine | 5 Day/Days |
| Surcharge pour matières premières | None |
| Unité de mesure de la taille de l'emballage | MM |
| Type d'interface (EF006977) | AS-Interface |
| conception de la connexion enfichable | M12 plug, 4-pole: Pin 1 = ASI+ , Pin 2 = not assigned, Pin 3= ASI-, Pin 4 = not assigned |
| Interdiction de substance (Date) | 03/01/2017 |
| tension d'alimentation de la bobine magnétique | 24 V |
| type de connexion électrique | M12 plug, fixed |
| ● selon la norme EN ISO 14119 | 2 000 N |
| Force de verrouillage de la protection (EF007552) | 2600 |
| Avec dispositif de déverrouillage d'urgence (EF007172) | true |
| valeur nominale de la tension d'isolation | 30 V |
| ● selon la norme CEI 60068-2-6 | 0.35 mm/5g |
| conception de l'élément d'actionnement | 5 directions of approach |
| ● selon la norme CEI 60068-2-27 | 30g / 11 ms |
| Type de verrouillage de la protection (EF012608) | Quiescent current principle |
| conception de la fonction de commutation | positive opening |
| Avec déclencheur auxiliaire (EF011964) | - |
| Avec indication d'état (EF001602) | true |
| nombre de directions d'actionnement | 5 |
| Fonction du produit ouverture positive | Yes |
| interrupteur de sécurité adapté à l'utilisation | Yes |
| type de construction logement (EF004008) | Special construction |
| Degré de protection (IP) (EF005474) | IP65 |
| Type de contact de commutation (EF003591) | Slow-action switch |
| valeur nominale de résistance à la surtension | 0.8 kV |
| Numéro d'article (Numéro destiné au marché) | 3SF1314-1SH11-1BA1 |
| Degré de protection (NEMA) (EF011959) | - |
| Type de connexion électrique (EF003961) | Plug-in connection M12 |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| Code de référence selon la norme CEI 81346-2 | B |
| Convient aux fonctions de sécurité (EF001597) | true |
| conception du logement selon les normes | No |
| Catégorie de sécurité anti-explosion pour les gaz (EF003997) | None |
| matériau du boîtier de la tête de commutation | metal |
| Catégorie de sécurité anti-explosion pour les poussières (EF003998) | None |
| Nombre de contacts auxiliaires de sécurité (EF006940) | 4 |
| Température ambiante pendant le fonctionnement (EF007515) | ['-25', '60'] |
| durée de vie mécanique (cycles de commutation) typique | 1 000 000 |
| force d'actionnement minimale dans les directions d'actionnement | 30 N |
| Nombre de contacts en tant que contact de transition (EF008257) | - |
| Courant de fonctionnement nominal Ie à AC-15, 24 V (EF007084) | - |
| Courant de fonctionnement nominal Ie à DC-13, 24 V (EF007087) | - |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 42A / 42A |
| Valeur B10 avec un taux de demande élevé selon SN 31920 | 1 000 000 |
| Courant de fonctionnement nominal Ie à AC-15, 125 V (EF007082) | - |
| Courant de fonctionnement nominal Ie à AC-15, 230 V (EF001385) | - |
| Courant de fonctionnement nominal Ie à DC-13, 125 V (EF007085) | - |
| Courant de fonctionnement nominal Ie à DC-13, 230 V (EF001386) | - |
| Type d'interface pour la communication de sécurité (EF003956) | AS-Interface Safety at Work |
| Nombre de contacts en tant que contact normalement ouvert (EF008256) | - |
| Numéro d'article du fabricant des actionneurs optionnels | 3SE5000-0AV01 standard actuator, 3SE5000-0AV02 actuator with vertical mounting, 3SE5000-0AV03 actuator with transverse mounting, 3SE5000-0AV04 radius actuator left, 3SE5000-0AV05 universal actuator, 3SE5000-0AV06 radius actuator right, 3SE5000-0AV07 heavy duty actuator |
| Nombre de contacts normalement fermés (EF008255) | - |
| Tension d'alimentation de commande nominale : entraînement magnétique Us en courant continu (EF007070) | ['24', '24'] |
| Tension d'alimentation de commande nominale : entraînement magnétique Us à 50 Hz CA (EF007068) | ['-', '-'] |
| Tension d'alimentation de commande nominale : entraînement magnétique Us à 60 Hz CA (EF007069) | ['-', '-'] |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.03.2017 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| proportion de défaillances dangereuses avec un taux de demande élevé selon la norme SN 31920 | 20 % |
| Approbation générale du produit Sécurité fonctionnelle/Sécurité des machines Autre Certificat d'examen de type Confirmation Divers Marchandises dangereuses Informations relatives au transport | General Product Approval |
