3SK1111-1AW20

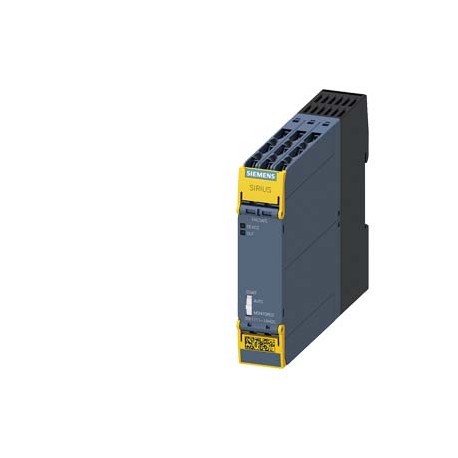

3SK1111-1AW20 SIEMENS SIRIUS safety relay Basic unit Standard series Relay enabling circuits 3 NO contacts p..
$0.00USD
4209 en stock
Spécifications clés
:
EAN:4011209913516
UPC:887621168322
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EAN | 4011209913516 |
| UPC | 887621168322 |
| ETIM | 5 |
| IDÉE | 4 |
| profondeur | 121.6 mm |
| largeur | 22.5 mm |
| UNSPSC | 14 |
| eClass | 6 |
| hauteur | 100 mm |
| ● à AC | |
| ● à Washington | |
| ● solide | 1x (0.5 ... 2.5 mm²), 2x (1.0 ... 1.5 mm²) |
| Code de groupe | R711 |
| longueur du fil | |
| — à 24 V | 5 A |
| ● maximum | 130 ms |
| ● typique | 110 ms |
| Date : 5 février 2022 | Subject to change without notice© Copyright Siemens 2022 |
| Facteur Métal | None |
| — à 115 V | 0.2 A |
| — à 230 V | 0.1 A |
| — à 50 Hz | |
| — à 60 Hz | |
| — à AC-15 | |
| — au DC-13 | |
| ● échoué | 1x (20 ... 16), 2x (20 ... 16) |
| Groupe de produits | 3761 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| Code des produits | 85364900 |
| Famille de produits | SIRIUS 3SK1 Standard basic units |
| dernière modification : | 3/29/2022 |
| durée de l'impulsion | |
| Poids net (kg) | 0,287 Kg |
| conception des entrées | |
| — valeur nominale | 110 ... 240 V |
| ● Début de la saisie | Yes |
| Profondeur (EF000049) | 121.6 |
| Modèle (EF000010) | - |
| Largeur (EF000008) | 22.5 |
| méthode de fixation | screw and snap-on mounting |
| catégorie de produits | Safety relays |
| résistance aux chocs | 10g / 11 ms |
| Pays d'origine | Germany |
| Hauteur (EF000040) | 100.0 |
| Transport maritime | other |
| position de montage | any |
| ● 1 valeur nominale | 50 Hz |
| ● 2 valeurs nominales | 60 Hz |
| ● en tant que contact NC | |
| ● sans contact | |
| ● à puissance maximale CA | 130 ms |
| ● à courant continu maximum | 130 ms |
| ● interrupteur de sécurité | Yes |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SIRIUS |
| ● pendant le stockage | -40 ... +80 °C |
| ● Commentaires | Yes |
| Dimensions de l'emballage | 36,00 x 109,00 x 152,00 |
| Description du produit | SIRIUS safety relay Basic unit Standard series Relay enabling circuits 3 NO contacts plus Relay signaling circuit 1 NC contact Us = 110 - 240 V AC/DC 50/60 Hz screw terminal |
| température ambiante | |
| degré de pollution | 3 |
| désignation du produit | safety relays |
| aptitude à l'utilisation | |
| ● finement tressé | |
| catégorie de surtension | 3 |
| ● pendant le fonctionnement | -25 ... +60 °C |
| conception du produit | Relay enabling circuits |
| courant total maximum | 12 A |
| tension d'alimentation de commande | |
| niveau de performance (PL) | |
| perte de puissance [W] maximum | 2.5 W |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| conception de la cascade | none |
| interférences émises par la CEM | IEC 60947-5-1, Class A |
| Approbation générale du produit | EMC |
| Délai de publication (EF001129) | - |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| courant de capacité de commutation | |
| ● selon la norme CEI 61508 | 3 |
| ● selon la norme CEI 62061 | 3 |
| fraction de défaillance sûre (SFF) | 99 % |
| Délai de livraison standard départ usine | 10 Day/Days |
| Surcharge pour matières premières | None |
| Avec entrée de démarrage (EF003342) | true |
| fréquence de fonctionnement maximale | 360 1/h |
| ● circuits liés à la sécurité | Yes |
| Données d'évaluation (EF008245) | One- and two-channel |
| Unité de mesure de la taille de l'emballage | MM |
| Niveau d'intégrité de sécurité (SIL) | |
| Certificat d'examen de type | |
| — avec traitement final de base | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| ● selon la norme ISO 13849-1 | e |
| type de connexion électrique | screw-type terminals |
| valeur nominale de la tension d'isolation | 300 V |
| Gagnez du temps grâce au démarrage automatique | |
| Gagnez du temps avec un démarrage surveillé | |
| Avec fonction de mise en sourdine (EF004057) | false |
| ● de l'entrée minimale du capteur | 150 ms |
| Avec circuit de rétroaction (EF003343) | true |
| fréquence de la tension d'alimentation de contrôle | |
| fonction produit paramétrable | Sensor floating / monitored start / automatic start |
| Montage sur rail possible (EF003972) | FALSE |
| Avec l'homologation TÜV (EF004144) | true |
| Avec pinces détachables (EF003340) | false |
| pression d'air selon SN 31205 | 900 ... 1 060 hPa |
| humidité relative pendant le fonctionnement | 10 ... 95 % |
| ● surveillance des capteurs flottants | Yes |
| Avec l'approbation de BG BIA (EF004145) | - |
| courant de fonctionnement à 17 V minimum | 5 mA |
| Caractéristiques du produit : protection contre les courts-circuits | Yes |
| catégorie selon la norme EN ISO 13849-1 | 4 |
| Indice de protection IP du boîtier | IP20 |
| valeur nominale de résistance à la surtension | 4 000 V |
| — commutation retardée liée à la sécurité | 0 |
| Numéro d'article (Numéro destiné au marché) | 3SK1111-1AW20 |
| Sécurité fonctionnelle/Sécurité des machines | Declaration of Conformity |
| SIL selon la norme IEC 61508 (EF009889) | 3 |
| Type de tension pour l'actionnement (EF008242) | AC/DC |
| catégorie d'arrêt selon la norme EN 60204-1 | 0 |
| Type de connexion électrique (EF003961) | Screw connection |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| environnement d'installation concernant la CEM | This product is suitable for Class A environments only. In household environments, this device can cause unwanted radio interference. The user is required to implement appropriate measures in this case. |
| ● surveillance des capteurs non flottants | No |
| ● de l'entrée minimale du bouton-poussoir ON | 0.015 s |
| Code de référence selon la norme CEI 81346-2 | F |
| Homologué selon la norme UL (EF001783) | true |
| — contact instantané lié à la sécurité | 3 |
| ● Commutation d'entrée/fonctionnelle en cascade | No |
| Catégorie selon la norme EN 954-1 (EF006782) | - |
| temps de récupération après une panne de courant typique | 0.32 s |
| aptitude à l'interaction commande de pression | No |
| protection tactile contre les chocs électriques | finger-safe |
| Dispositif de sécurité de type conforme à la norme IEC 61508-2 | Type A |
| ● surveillance des commutateurs à commande magnétique | No |
| ● des contacts NC des sorties relais | |
| ● des contacts NO des sorties relais | |
| Convient pour la surveillance des vannes (EF007272) | - |
| type de sections transversales de conducteurs connectables | |
| type de connexion électrique prise enfichable | No |
| type de tension de la tension d'alimentation de commande | AC/DC |
| Nombre d'entrées de capteur : 1 canal ou 2 canaux | 1 |
| Catégorie d'arrêt selon la norme IEC 60204 (EF007498) | 0 |
| Tolérance aux pannes matérielles selon la norme CEI 61508 | 1 |
| espacement requis pour les pièces mises à la terre sur le côté | 5 mm |
| type de câblage de sécurité des entrées | single-channel and two-channel |
| résistance aux vibrations selon la norme IEC 60068-2-6 | 5 ... 500 Hz: 0.75 mm |
| PFHD à taux de demande élevé selon la norme EN 62061 | 0.0000000015 1/h |
| Tension d'alimentation de commande nominale Us en courant continu (EF003980) | ['110', '240'] |
| adéquation du connecteur de l'appareil de fonctionnement 3ZY12 | No |
| — pour la fonction de signalisation contact instantané | 1 |
| PFDavg avec un faible taux de demande selon la norme IEC 61508 | 0.000001 |
| Type de sécurité selon la norme IEC 61496-1 (EF004105) | - |
| délai de retour en arrière en cas de panne de courant | |
| Gagnez du temps grâce au démarrage automatique après une panne de courant | |
| durée de vie mécanique (cycles de commutation) typique | 10 000 000 |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 41L / 41L |
| Tension d'alimentation de commande nominale Us à 50 Hz CA (EF003978) | ['110.0', '240.0'] |
| Tension d'alimentation de commande nominale Us à 60 Hz CA (EF003979) | ['110.0', '240.0'] |
| Convient pour la surveillance des capteurs tactiles (EF007271) | - |
| Convient à la surveillance des commutateurs magnétiques (EF007266) | false |
| Convient pour la surveillance des commutateurs de position (EF007270) | true |
| altitude d'installation maximale au-dessus du niveau de la mer | 2 000 m |
| nombre de sorties en tant qu'élément de commutation affecté par contact | |
| Niveau de performance selon la norme EN ISO 13849-1 (EF007399) | Level e |
| Convient pour la surveillance des détecteurs de proximité (EF007267) | - |
| temps de récupération après ouverture des circuits de sécurité typique | 10 ms |
| type de sections transversales des conducteurs connectables aux câbles AWG | |
| Convient pour la surveillance des circuits d'arrêt d'urgence (EF007268) | true |
| courant thermique de l'élément de commutation avec contacts maximum | 5 A |
| délai de retour en arrière après l'ouverture des circuits de sécurité typique | 10 ms |
| Nombre de sorties, liées à la sécurité, retardées, avec contact (EF003345) | - |
| Nombre de sorties, liées à la sécurité, retardées, semi-conducteurs (EF003347) | 0 |
| Nombre de sorties, liées à la sécurité, sans délai, avec contact (EF003344) | - |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 05.11.2012 |
| Nombre de sorties, liées à la sécurité, sans délai, semi-conducteurs (EF003346) | 0 |
| Valeur T1 pour l'intervalle de test de charge ou la durée de vie selon la norme IEC 61508 | 20 y |
| Nombre de sorties, fonction de signalisation, retardée, avec contact (EF003349) | - |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | 4,4'-isopropylidened... CAS-No. 80-05-7 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):4,4'-isopropylidenediphenol (Bisphenol A, BPA)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.2-methyl-1-(4-methyl... CAS-No. 71868-10-5 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-oneBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| plage de fonctionnement, facteur de contrôle, tension d'alimentation, valeur nominale de la bobine magnétique | |
| Convient pour la surveillance des équipements de protection optoélectroniques (EF007269) | false |
| Nombre de sorties, fonction de signalisation, retardée, semi-conducteurs (EF003351) | - |
| Nombre de sorties, fonction de signalisation, sans délai, avec contact (EF003348) | - |
| ● pour l'ensemble des circuits de capteurs avec une section de cuivre de 1,5 mm² et une capacité maximale de 150 nF/km | 2 000 m |
| Nombre de sorties, fonction de signalisation, sans délai, semi-conducteurs (EF003350) | 0 |
| conception du fusible pour la protection contre les courts-circuits des contacts NF des sorties relais requise | Diazed or Neozed fuses, operating class gL/gG: 6 A or MCB type A: 2 A or MCB type B: 2 A or MCB type C: 1 A |
| conception du fusible pour la protection contre les courts-circuits des contacts NO des sorties de relais requise | gL/gG: 6A or circuit breaker type A: 3A or circuit breaker type B: 2A or circuit breaker type C: 1A |
| Homologation générale du produit Confirmation EMC Sécurité fonctionnelle/Sécurité des machines Déclaration de conformité Certificats d'essais Maritime/Transport Certificat d'examen de type Certificats d'essais de type/Rapport d'essais Maritime/Transport Autre Ferroviaire Confirmation Confirmation | General Product Approval |
