En stock Produit phare
3SU1100-1HB20-1CJ0

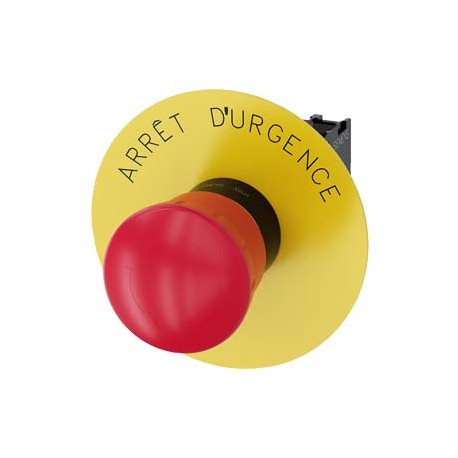

3SU1100-1HB20-1CJ0 SIEMENS EMERGENCY STOP mushroom pushbutton, 22 mm, round, plastic, red, 40 mm, positive l..
$0.00USD
4953 en stock
Spécifications clés
:Confirmation
EAN:4011209957848
UPC:804766070396
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Confirmation | |
| EAN | 4011209957848 |
| UPC | 804766070396 |
| ETIM | 5 |
| IDÉE | 4 |
| largeur | 30 mm |
| UNSPSC | 15 |
| eClass | 6 |
| hauteur | 40 mm |
| ● à AC | |
| Code de groupe | R711 |
| Facteur Métal | LAO----- |
| gamme de produits | Plastic, black, 22 mm |
| Date : 5 novembre 2022 | Subject to change without notice© Copyright Siemens 2022 |
| Groupe de produits | 5454 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| Code des produits | 85365080 |
| Famille de produits | Actuators and indicators, 22 mm, round, plastic, black |
| dernière modification : | 1/27/2022 |
| Poids net (kg) | 0,085 Kg |
| hauteur de montage | 46.4 mm |
| courant thermique | 10 A |
| méthode de fixation | front plate mounting |
| fonction du produit | |
| résistance aux chocs | |
| Pays d'origine | Germany |
| Transport maritime | other |
| diamètre de montage | 22.3 mm |
| tension de fonctionnement | |
| ● aux câbles AWG | 2x (18 ... 14) |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| profondeur d'installation | 48.6 mm |
| largeur d'installation | 75 mm |
| nom de marque du produit | SIRIUS ACT |
| ● pendant le stockage | -40 ... +80 °C |
| Dimensions de l'emballage | 106,00 x 144,00 x 47,00 |
| Description du produit | EMERGENCY STOP mushroom pushbutton, 22 mm, round, plastic, red, 40 mm, positive latching, acc. to EN ISO 13850, rotate-to-unlatch, with yellow backing plate, inscription: Arrêt d'urgence, with holder, 1 NC, screw terminal |
| température ambiante | |
| fiabilité des contacts | One maloperation per 100 million (17 V, 5 mA), one maloperation per 10 million (5 V, 1 mA) |
| degré de pollution | 3 |
| désignation du produit | EMERGENCY STOP mushroom pushbuttons |
| classe de protection IP | IP66, IP67, IP69(IP69K) |
| ● du terminal | IP20 |
| résistance aux vibrations | |
| ● pendant le fonctionnement | -25 ... +70 °C |
| ● ouverture positive | Yes |
| conception du produit | Complete unit |
| nombre de modules LED | 0 |
| ● à la valeur nominale CC | 5 ... 500 V |
| couleur de la plaque de support | Yellow |
| matériau du support | Plastic |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| Bouton couleur (EF000190) | Red |
| Approbation générale du produit | Declaration of Conformity |
| Diamètre du trou (EF000079) | 22.3 |
| Retour par ressort (EF001407) | FALSE |
| Ouverture de largeur (EF004565) | 75.0 |
| marquage de la plaque de support | ARRET D'URGENCE |
| nombre de plaques de support | 1 |
| nombre de points de commandement | 1 |
| désignation du type de produit | 3SU1 |
| type de dispositif de déverrouillage | rotate-to-unlatch mechanism |
| — à 50 Hz valeur nominale | 5 ... 500 V |
| — à 60 Hz valeur nominale | 5 ... 500 V |
| Déclaration de conformité | Test Certificates |
| Ouverture en hauteur (EF004778) | 46.4 |
| Type de bouton (EF001546) | Mushroom |
| nombre de modules de contact | 1 |
| ● de l'accessoire fourni | 3SU1900-0BC31-0GQ0 |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Avec bague avant (EF006014) | false |
| ● Fonction d'arrêt d'urgence | Yes |
| ● du support fourni | 3SU1550-0AA10-0AA0 |
| Délai de livraison standard départ usine | 55 Day/Days |
| Surcharge pour matières premières | None |
| fréquence de fonctionnement maximale | 600 1/h |
| Bague avant couleur (EF002429) | - |
| Unité de mesure de la taille de l'emballage | MM |
| anneau avant du composant du produit | No |
| ● de l'actionneur fourni | 3SU1000-1HB20-0AA0 |
| Interdiction de substance (Date) | 10/01/2014 |
| numéro d'article du fabricant | |
| type de connexion électrique | |
| Bague avant en matériau (EF005972) | - |
| Lampe d'alimentation (EF006522) | - |
| couleur de l'élément d'actionnement | red |
| valeur nominale de la tension d'isolation | 500 V |
| composant du produit source lumineuse | No |
| forme de l'élément d'actionnement | round |
| ● selon la norme CEI 60068-2-6 | 10 ... 500 Hz: 5g |
| ● de modules et d'accessoires | Screw-type terminal |
| conception de l'élément d'actionnement | positive latching |
| ● selon la norme CEI 60068-2-27 | sinusoidal half-wave 15g / 11 ms |
| degré de protection selon la norme NEMA | 1, 2, 3, 3R, 4, 4X, 12, 13 |
| proportion de défaillances dangereuses | |
| type de construction de l'objectif (EF006253) | - |
| matériau de l'élément d'actionnement | plastic |
| forme de l'ouverture d'installation | round |
| ● Solide avec traitement final de base | 2x (0.5 ... 0.75 mm²) |
| Degré de protection (IP) (EF005474) | IP67/IP69K |
| Convient pour l'éclairage (EF001142) | false |
| valeur nominale de résistance à la surtension | 6 kV |
| Numéro d'article (Numéro destiné au marché) | 3SU1100-1HB20-1CJ0 |
| ● solide sans traitement final du noyau | 2x (1.0 ... 1.5 mm²) |
| Degré de protection (NEMA) (EF011959) | Other |
| Nombre de postes de commandement (EF001372) | 1 |
| Verrouillage de la fonction de commutation (EF007447) | FALSE |
| Type de connexion électrique (EF003961) | - |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| diamètre extérieur de l'élément d'actionnement | 40 mm |
| extension de produit source lumineuse optionnelle | No |
| Code de référence selon la norme CEI 81346-2 | S |
| type de tension de la tension de fonctionnement | AC/DC |
| conception du contact des contacts auxiliaires | Silver alloy |
| tolérance positive du diamètre d'installation | 0.4 mm |
| nombre de contacts NC pour les contacts auxiliaires | 1 |
| nombre de contacts NO pour les contacts auxiliaires | 0 |
| type de sections transversales de conducteurs connectables | |
| ● finement broché avec traitement final du noyau | 2x (0.5 ... 1.5 mm²) |
| ● du module de contact fourni en position 1 | 3SU1400-1AA10-1CA0 |
| courant continu du fusible DIAZED gG | 10 A |
| courant continu de la caractéristique C du disjoncteur miniature | 10 A; for a short-circuit current smaller than 400 A |
| couple de serrage des vis du support | 1 ... 1.2 N·m |
| ● avec un faible taux de demande selon SN 31920 | 20 % |
| endurance électrique (cycles de commutation) typique | 300 000 |
| principe de fonctionnement de l'élément d'actionnement | latching |
| ● finement débridée sans traitement final de cœur | 2x (1,0 ... 1,5 mm²) |
| ● avec un taux de demande élevé selon SN 31920 | 20 % |
| courant continu du fusible rapide DIAZED | 10 A |
| durée de vie mécanique (cycles de commutation) typique | 300 000 |
| ● pour les applications ferroviaires selon la norme EN 61373 | Category 1, Class B |
| Nombre de contacts en tant que contact de transition (EF008257) | 0 |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 41J / 41J |
| Valeur B10 avec un taux de demande élevé selon SN 31920 | 100 000 |
| Nombre de contacts en tant que contact normalement ouvert (EF008256) | 0 |
| Nombre de contacts normalement fermés (EF008255) | 1 |
| Taux de défaillance [FIT] avec un faible taux de demande selon SN 31920 | 100 FIT |
| catégorie environnementale en cours de fonctionnement selon la norme IEC 60721 | 3M6, 3S2, 3B2, 3C3, 3K6 (with relative air humidity of 10 ... 95%, no condensation in operation permitted for all devices behind front panel) |
| couple de serrage pour contacts auxiliaires à bornes à vis | 0.8 ... 0.9 N·m |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.10.2014 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| Homologation générale du produitDéclaration de conformitéConfirmationDéclaration de conformité Royaume-UniDéclaration de conformitéCertificats d'essaisMarine / Transport maritimeCertificats d'essais de type / Rapport d'essaiCertificat d'essais spécialMarine / Transport maritimeAutreConfirmation | General Product Approval |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
